申请日2017.03.02
公开(公告)日2017.10.03
IPC分类号C02F1/00
摘要

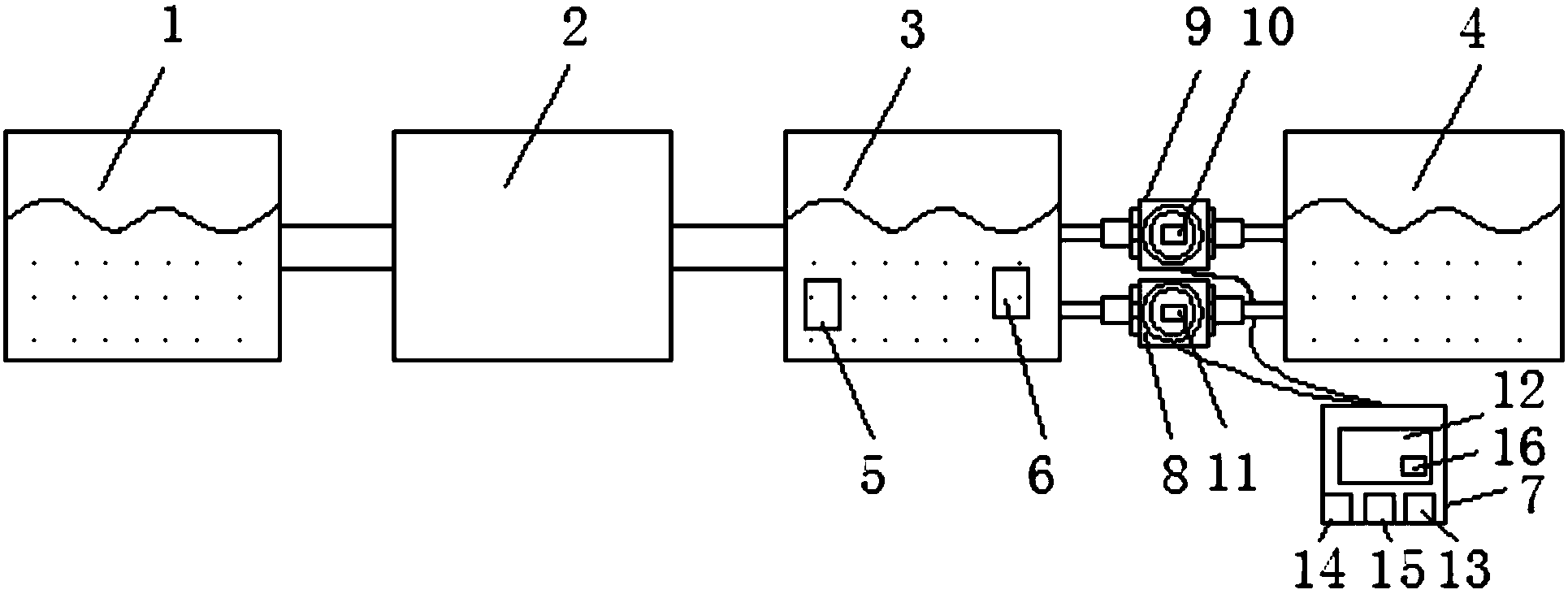

本实用新型公开一种污水处理系统，包括污水池、污水处理装置、尾水池、尾水泵和收集池，污水池与污水处理装置连通，污水处理装置与尾水池连通，尾水池通过尾水泵与收集池连通，尾水池内设置有第一深度仪和第二深度仪，尾水泵连接有控制箱，尾水泵包括主尾水泵和辅尾水泵，主尾水泵的电机上设置有第一变频器，辅尾水泵的电机上设置有第二变频器，控制箱上设置有第一PID控制器和第二PID控制器，第一深度仪和第二深度仪的输出端分别与第一PID控制器和第二PID控制器的输入端连接，第一PID控制器和第二PID控制器的输出端分别与第一变频器和第二变频器的输入端连接;该污水处理系统能够降低能源损坏，延长尾水泵及变频器的使用寿命。
权利要求书
1.一种污水处理系统，包括污水池、污水处理装置、尾水池、尾水泵和收集池，所述污水池与污水处理装置连通，所述污水处理装置与尾水池连通，所述尾水池通过尾水泵与收集池连通，其特征在于：所述尾水池内设置有第一深度仪和第二深度仪，所述尾水泵连接有控制箱，所述尾水泵包括主尾水泵和辅尾水泵，所述主尾水泵的电机上设置有第一变频器，所述辅尾水泵的电机上设置有第二变频器，所述控制箱上设置有手动控制按钮、中间继电器、第一PID控制器和第二PID控制器，所述第一深度仪和第二深度仪的输出端分别与第一PID控制器和第二PID控制器的输入端连接，所述第一PID控制器和第二PID控制器的输出端分别与第一变频器和第二变频器的输入端连接，所述手动控制按钮的输出端和中间继电器的输入端连接，所述第一变频器和第二变频器的输入端均与中间继电器的输出端连接。
2.根据权利要求1所述的污水处理系统，其特征在于：所述第一深度仪和第二深度仪均为投入式深度仪。
3.根据权利要求1所述的污水处理系统，其特征在于：所述控制箱上设置有控制面板，所述手动控制按钮为触摸式控制按钮，所述触摸式控制按钮设置在控制面板上。
4.根据权利要求3所述的污水处理系统，其特征在于：所述第一PID控制器和第二PID控制器的输入端均与控制面板的输出端连接。
5.根据权利要求3所述的污水处理系统，其特征在于：所述第一深度仪和第二深度仪的输出端均与控制面板的输入端连接。
说明书
一种污水处理系统
技术领域
本实用新型涉及一种污水处理系统。
背景技术
污水处理即为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。中山海蓝污水处理厂的污水处理系统中有利用两台110kw尾水泵，其中一台为主尾水泵，另一台为辅尾水泵。其设计是利用深度仪信号水深1米的时候启动主泵，流量变大时水深达到1.6米时启动备用泵，但是由于尾水池流量不稳定，且变频器无法自动调节参数造成主、备用泵启停频繁，影响变频器和尾水泵的使用寿命，增加能源损耗。
实用新型内容
本实用新型要解决的技术问题是提供一种能够降低能源损耗的污水处理系统。
为解决上述问题，本实用新型采用如下技术方案：
一种污水处理系统，包括污水池、污水处理装置、尾水池、尾水泵和收集池，所述污水池与污水处理装置连通，所述污水处理装置与尾水池连通，所述尾水池通过尾水泵与收集池连通，所述尾水池内设置有第一深度仪和第二深度仪，所述尾水泵连接有控制箱，所述尾水泵包括主尾水泵和辅尾水泵，所述主尾水泵的电机上设置有第一变频器，所述辅尾水泵的电机上设置有第二变频器，所述控制箱上设置有手动控制按钮、中间继电器、第一PID控制器和第二PID控制器，所述第一深度仪和第二深度仪的输出端分别与第一PID控制器和第二PID控制器的输入端连接，所述第一PID控制器和第二PID控制器的输出端分别与第一变频器和第二变频器的输入端连接，所述手动控制按钮的输出端和中间继电器的输入端连接，所述第一变频器和第二变频器的输入端均与中间继电器的输出端连接。
作为优选，所述第一深度仪和第二深度仪均为投入式深度仪。直接投入到尾水池中，安装使用相当方便。
作为优选，所述控制箱上设置有控制面板，所述手动控制按钮为触摸式控制按钮，所述触摸式控制按钮设置在控制面板上。深度仪故障或者PID控制器故障时，可利用触摸式控制按钮通过中间继电器控制第一变频器和第二变频器的启停及频率变化。
作为优选，所述第一PID控制器和第二PID控制器的输入端均与控制面板的输出端连接。用于设置第一PID控制器和第二PID控制器的参数。
作为优选，所述第一深度仪和第二深度仪的输出端均与控制面板的输入端连接。用来显示当前的尾水池的水位。
本实用新型的有益效果为：该污水处理系统设置有深度仪和PID控制器，通过深度仪和PID控制器能够自动控制变频器的启停及频率变化，不会让尾水泵启动太频繁，从而降低能源损坏，延长尾水泵及变频器的使用寿命，该污水处理系统设置有手动控制按钮，深度仪故障或者PID控制器故障时，可通过触摸式控制按钮控制第一变频器和第二变频器的启停及频率变化，该污水处理系统设置有控制面板，可通过控制面板设定PID控制器的参数和显示深度仪反馈的当前尾水池的水位。
