申请日2017.03.02
公开(公告)日2017.10.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种带有振动舱变径结构地埋式污水处理设备，包括风机和污水处理罐液位传感器，所述污水处理罐通过地脚螺栓固定在地槽内，所述拖架架在污水处理罐的外侧，且拖架的底端也通过地脚螺栓固定在地槽内，所述拖架的顶端面上，自左向右安装有控制器、风机、搅拌电机、消毒罐以及第一抽水泵，所述风机的出风口与进气管的进气孔相连接。提高污水处理速度与质量，第一级过滤结构位置，采用一个过滤舱与过滤板相连接的方式，污水中杂质先经过滤板过滤，留在过滤舱内，再经污水处理罐后侧的循环泵抽出滤掉杂质，余下的水再经循环水管返回到污水处理罐内进行处理，防止过滤后产生的杂质直接通过水排放产生二次污染，整个设备结构更完善。
权利要求书

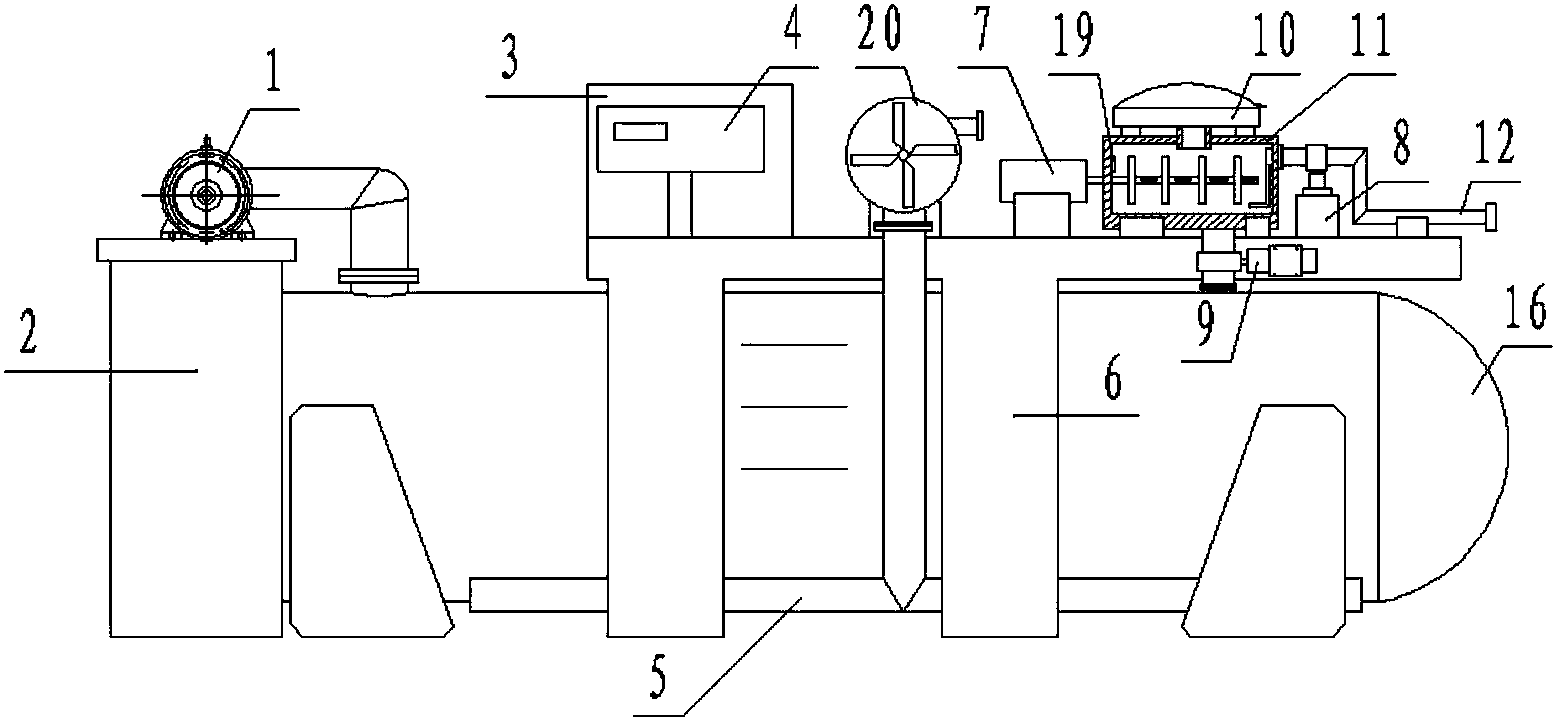

1.一种带有振动舱变径结构地埋式污水处理设备，包括第一水泵(1)、污水池(2)、控制器护罩(3)、控制器(4)、进气管(5)、拖架(6)、搅拌电机(7)、第一抽水泵(8)、第二抽水泵(9)、振动药舱(10)、消毒罐(11)、清水出水管(12)、循环泵(13)、循环水管(14)、膜生物反应器(15)、污水处理罐(16)、过滤板(17)、过滤舱(18)、消毒罐液位传感器(19)、风机(20)和污水处理罐液位传感器(21)，其特征在于;所述污水处理罐(16)通过地脚螺栓固定在地槽内，所述拖架(6)架在污水处理罐(16)的外侧，且拖架(6)的底端也通过地脚螺栓固定在地槽内，所述拖架(6)的顶端面上，自左向右安装有控制器(4)、风机(20)、搅拌电机(7)、消毒罐(11)以及第一抽水泵(8)，所述风机(20)的出风口与进气管(5)的进气孔相连接，且进气管(5)的出气孔连接于污水处理罐(16)的内腔中，所述控制器(4)的外侧安装有控制器护罩(3)，所述消毒罐(11)的顶端通过管道连接有振动药舱(10)，且在消毒罐(11)的内腔左侧内壁上安装有消毒罐液位传感器(19)，所述第一抽水泵(8)通过清水出水管(12)的左侧管口连接于消毒罐(11)的左侧出水口，所述第二抽水泵(9)安装在拖架(6)顶端面的前侧外壁上，且第二抽水泵(9)通过连接管道的底侧与污水处理罐(16)的出水口相连接，第二抽水泵(9)通过连接管道的顶侧与消毒罐(11)的进水口相连接，所述污水处理罐(16)的内腔中安装有膜生物反应器(15)，所述污水处理罐液位传感器(21)安装在污水处理罐(16)的内壁上，且污水处理罐液位传感器(21)与控制器(4)进行电性连接，所述消毒罐液位传感器(19)安装在消毒罐(11)的内壁上，且消毒罐液位传感器(19)与控制器(4)进行电性连接，所述污水池(2)连接在污水处理罐(16)的左侧，且在污水池(2)的顶端安装有第一水泵(1)，所述第一水泵(1)通过连接管道连接于污水处理罐(16)左端顶部的上侧，所述过滤板(17)安装在污水处理罐(16)的内腔中，且过滤舱(18)连接 在过滤板(17)的左侧，所述循环泵(13)安装在污水处理罐(16)的后侧，所述循环水管(14)的左侧端口连接于过滤舱(18)内，且循环水管(14)的右侧端口连接于污水处理罐(16)的内腔中。
2.根据权利要求1所述的一种带有振动舱变径结构地埋式污水处理设备，其特征在于：所述膜生物反应器(15)为左右两个直径大小不同的圆筒形结构通过变径结构相连接，且左侧的圆形结构直径大于右侧的圆形结构的直径。
3.根据权利要求1所述的一种带有振动舱变径结构地埋式污水处理设备，其特征在于：所述过滤舱(18)前后两端连接于污水处理罐(16)的内壁上，且过滤舱(18)为U形结构，其中U形结构的右端面与过滤板(17)相连接，U形结构的左端面高度高于右端面高度，且过滤舱(18)的高度低于污水处理罐(16)的高度。
4.根据权利要求1所述的一种带有振动舱变径结构地埋式污水处理设备，其特征在于：所述污水处理罐(16)的前端外壁上设有刻度线。
5.根据权利要求1所述的一种带有振动舱变径结构地埋式污水处理设备，其特征在于：所述消毒罐液位传感器(19)感应消毒罐(11)内水位高度，污水处理罐液位传感器(21)感应膜生物反应器(15)中的污水的液位。
说明书
一种带有振动舱变径结构地埋式污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种带有振动舱变径结构地埋式污水处理设备。
背景技术
地埋式污水处理设备是一种模块化的高效污水生物处理设备，是一种以生物膜为净化主体的污水生物处理系统，充分发挥了厌氧生物滤池、接触氧化床等生物膜反应器具有的生物密度大、耐污能力强、动力消耗低、操作运行稳定、维护方便的特点，使得该系统具有很广的应用前景和推广价值。
现有的地埋式污水处理设备，其内腔中污水处理核心件膜生物反应器结构简单，使污水处理效果不够彻底，且不具有自动加药功能，往往需要人工加药进行最终处理，操作麻烦，且第一级因过滤结构所产生的污水杂质一起排掉，产生二次污染。
实用新型内容
本实用新型的目的在于提供一种带有振动舱变径结构地埋式污水处理设备，以解决上述背景技术中提出的结构简单，污水处理效果不够彻底，不具有自动加药功能，第一级因过滤结构所产生的污水杂质一起排掉，产生二次污染的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带有振动舱变径结构地埋式污水处理设备，包括第一水泵、污水池、控制器护罩、控制器、进气管、拖架、搅拌电机、第一抽水泵、第二抽水泵、振动药舱、消毒罐、清水出水管、循环泵、循环水管、膜生物反应器、污水处理罐、过滤板、过滤舱、消毒罐液位传感器、风机和污水处理罐液位传感器，所述污水处理罐通过地脚螺栓固定在地槽内，所述拖架架在污水处理罐的外侧，且拖架的底端也通过地脚螺栓固定在地槽内，所述拖架的顶端面上，自左向右安装有控制器、风机、搅拌电机、消毒罐以及第一抽水泵，所述风机的出风口与进气管的进气孔相连接，且进气管的出气孔连接于污水处理罐的内腔中，所述控制器的外侧安装有控制器护罩，所述消毒罐的顶端通过管道连接有振动药舱，且在消毒罐的内腔左侧内壁上安装有消毒罐液位传感器，所述第一抽水泵通过清水出水管的左侧管口连接于消毒罐的左侧出水口，所述第二抽水泵安装在拖架顶端面的前侧外壁上，且第二抽水泵通过连接管道的底侧与污水处理罐的出水口相连接，第二抽水泵通过连接管道的顶侧与消毒罐的进水口相连接，所述污水处理罐的内腔中安装有膜生物反应器，所述污水处理罐液位传感器安装在污水处理罐的内壁上，且污水处理罐液位传感器与控制器进行电性连接，所述消毒罐液位传感器安装在消毒罐的内壁上，且消毒罐液位传感器与控制器进行电性连接，所述污水池连接在污水处理罐的左侧，且在污水池的顶端安装有第一水泵，所述第一水泵通过连接管道连接于污水处理罐左端顶部的上侧，所述过滤板安装在污水处理罐的内腔中，且过滤舱连接在过滤板的左侧，所述循环泵安装在污水处理罐的后侧，所述循环水管的左侧端口连接于过滤舱内，且循环水管的右侧端口连接于污水处理罐的内腔中。
优选的，所述膜生物反应器为左右两个直径大小不同的圆筒形结构通过变径结构相连接，且左侧的圆形结构直径大于右侧的圆形结构的直径。
优选的，所述过滤舱前后两端连接于污水处理罐的内壁上，且过滤舱为U形结构，其中U形结构的右端面与过滤板相连接，U形结构的左端面高度高于右端面高度，且过滤舱的高度低于污水处理罐的高度。
优选的，所述污水处理罐的前端外壁上设有刻度线。
优选的，所述消毒罐液位传感器感应消毒罐内水位高度，污水处理罐液位传感器感应膜生物反应器中的污水的液位。
与现有技术相比，本实用新型的有益效果是：该带有振动舱变径结构地埋式污水处理设备，在现有的技术基础上，设计安装了一个自动进药的振动药舱，只需要事先在该振动药舱内装满药液，通过控制器自动控制，能自动向消毒罐内加药，采用的消毒罐内有搅拌机构，可以使药液与污水更加充分混合，在污水处理罐内的核心部件膜生物反应器，采用左右两个直径不同的膜生物反应器进行变径连接，使污水先在左侧大直径的膜生物反应器内进行第一次处理，再经变径连接处，进入到右侧小直径的膜生物反应器内进行第二次处理，由于变径的作用，产生较大水流压力，提高污水处理速度与质量，第一级过滤结构位置，采用一个过滤舱与过滤板相连接的方式，污水中杂质先经过滤板过滤，留在过滤舱内，再经污水处理罐后侧的循环泵抽出滤掉杂质，余下的水再经循环水管返回到污水处理罐内进行处理，防止过滤后产生的杂质直接通过水排放产生二次污染，整个设备结构更完善，处理效果更好。
