申请日2017.03.02
公开(公告)日2017.10.20
IPC分类号C02F7/00; C02F3/02
摘要
本实用新型一种污水处理好氧池悬挂链式曝气装置，其包括空气流量控制手阀、曝气悬挂链、曝气专用滤头、空气分布管和曝气空气管，特征是曝气空气管与空气分布管贯通串联，空气分布管上均匀设置曝气专用滤头，空气分布管的两端安装设置曝气悬挂链，空气经过空气分布管和曝气空气管，通过曝气专用滤头喷出，通过曝气悬挂链悬挂漂浮于水中。与现有技术相比不受池内温度与气温之差，气泡直径小，而且气泡分布范围大，因曝气专用滤头有凹凸等分不易被堵塞，也避免了挂膜生物陶粒滤料堵塞。该系统飘浮于水中，没有水下固定部件，可在不停水、不放空、不停止供气情况下，进行检修或更换曝气单元，操作简单方便，节省人工费用、耗材和时间。
权利要求书
1.一种污水处理好氧池悬挂链式曝气装置，其包括空气流量控制手阀、曝气悬挂链、曝气专用滤头、空气分布管和曝气空气管，特征是曝气空气管与空气分布管贯通串联，空气分布管上均匀设置曝气专用滤头，空气分布管的两端安装设置曝气悬挂链，空气经过空气分布管和曝气空气管，通过曝气专用滤头喷出，通过曝气悬挂链悬挂漂浮于水中。
说明书
一种污水处理好氧池悬挂链式曝气装置
技术领域
本实用新型涉及石油化工，具体涉及一种污水处理好氧池悬挂链式曝气装置。
背景技术
在污水处理过程中，原有好氧池的曝气系统损毁比较严重，影响好氧池的生化处理，脱氨氮效果降低，净水氨氮达不到小于5mg/l的要求。如果要更换池底曝气系统损毁的曝气器，需要放水清池，耗工耗时。目前普通生化池一般采用在池下部设曝气系统有通风孔，依靠自然通风供氧，容易造成供气气压分布不均，出现短流、局部气堵现象，自然通风供氧受控制于池内温度与气温之差、池高度、供风压力等影响，不能给滤池提供稳定、均匀的通风，整体效果差。
实用新型内容
本实用新型针对以上技术问题，提供一种安装方便、操作简单、运行稳定的一种污水处理好氧池悬挂链式曝气装置。

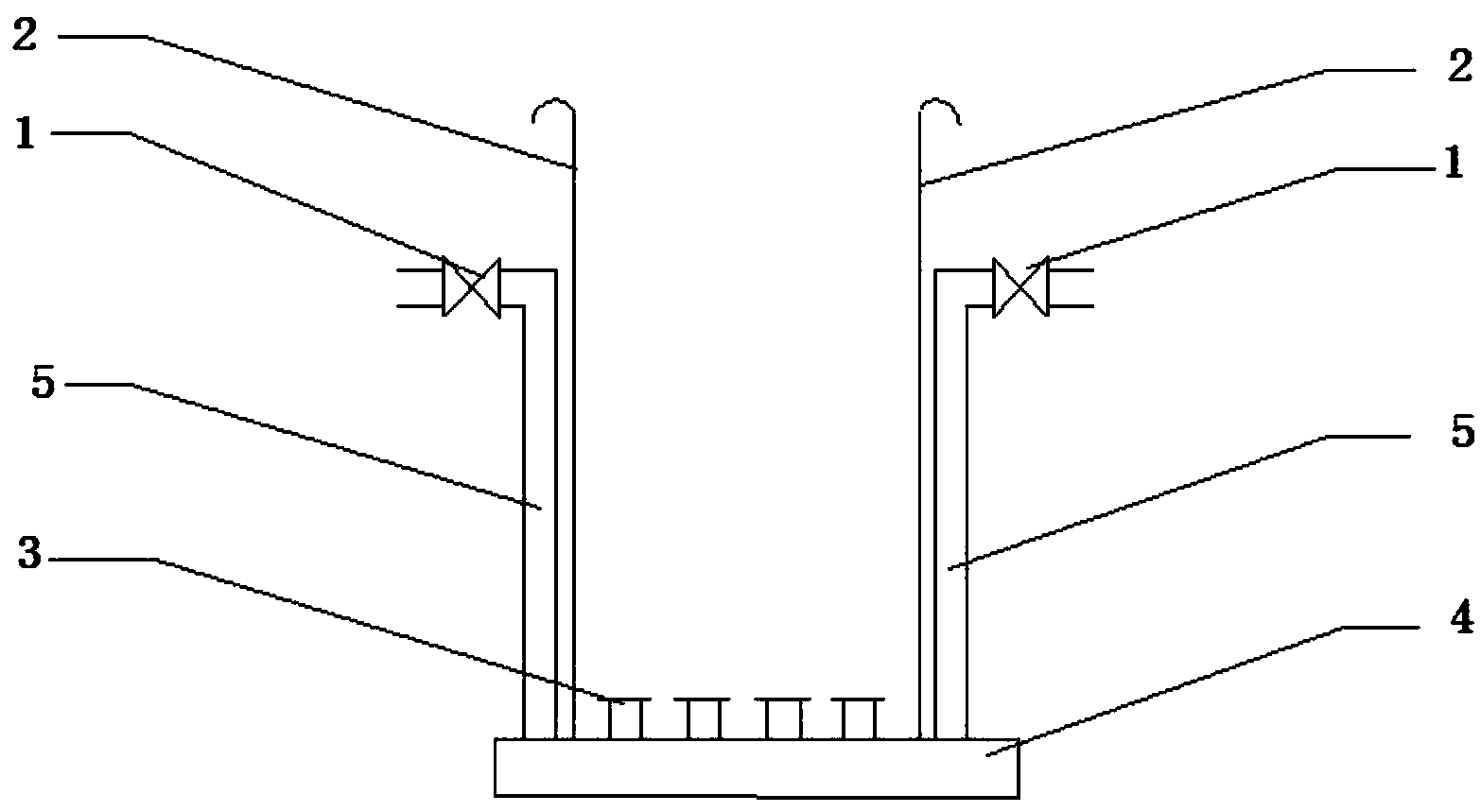

一种污水处理好氧池悬挂链式曝气装置，其包括空气流量控制手阀、曝气悬挂链、曝气专用滤头、空气分布管和曝气空气管，特征是曝气空气管与空气分布管贯通串联，空气分布管上均匀设置曝气专用滤头，空气分布管的两端安装设置曝气悬挂链，空气经过空气分布管和曝气空气管，通过曝气专用滤头喷出，通过曝气悬挂链悬挂漂浮于水中。
本实用新型与现有技术相比，不受池内温度与气温之差，气泡直 径小，而且气泡分布范围大，因曝气专用滤头有凹凸等分不易被堵塞，也避免了挂膜生物陶粒滤料堵塞。该系统飘浮于水中，没有水下固定部件，可在不停水、不放空、不停止供气情况下，进行检修或更换曝气单元，操作简单方便，节省人工费用、耗材和时间。
