申请日2017.03.01
公开(公告)日2017.10.13
IPC分类号B01D35/02; B01D29/03; E03C1/30
摘要
本实用新型公开了一种城市防堵塞污水处理系统，包括排水管道，所述排水管道右侧表面设有进水管道，所述排水管道表面开有空腔，所述空腔右侧通过铰链连接有过滤盘，通过在排水管道表面开有空腔，便于将过滤盘放置到空腔的内部，在空腔右侧通过铰链连接有过滤盘，便于过滤盘在空腔的内部进行翻转，在过滤盘表面设有过滤孔和固定卡槽，过滤孔便于过滤杂质，固定卡槽便于卡嵌杂质推动板，在空腔左侧通过第一转轴连接有盖板，便于清理完杂质时，盖板通过扭簧将空腔，进行封闭，在排水管道内壁通过第二转轴连接有滑动弹跳板，便于没有过滤完全的杂质，通过滑动弹跳板不断地运动，使得杂质不易黏附在排水管道的内壁上。
权利要求书

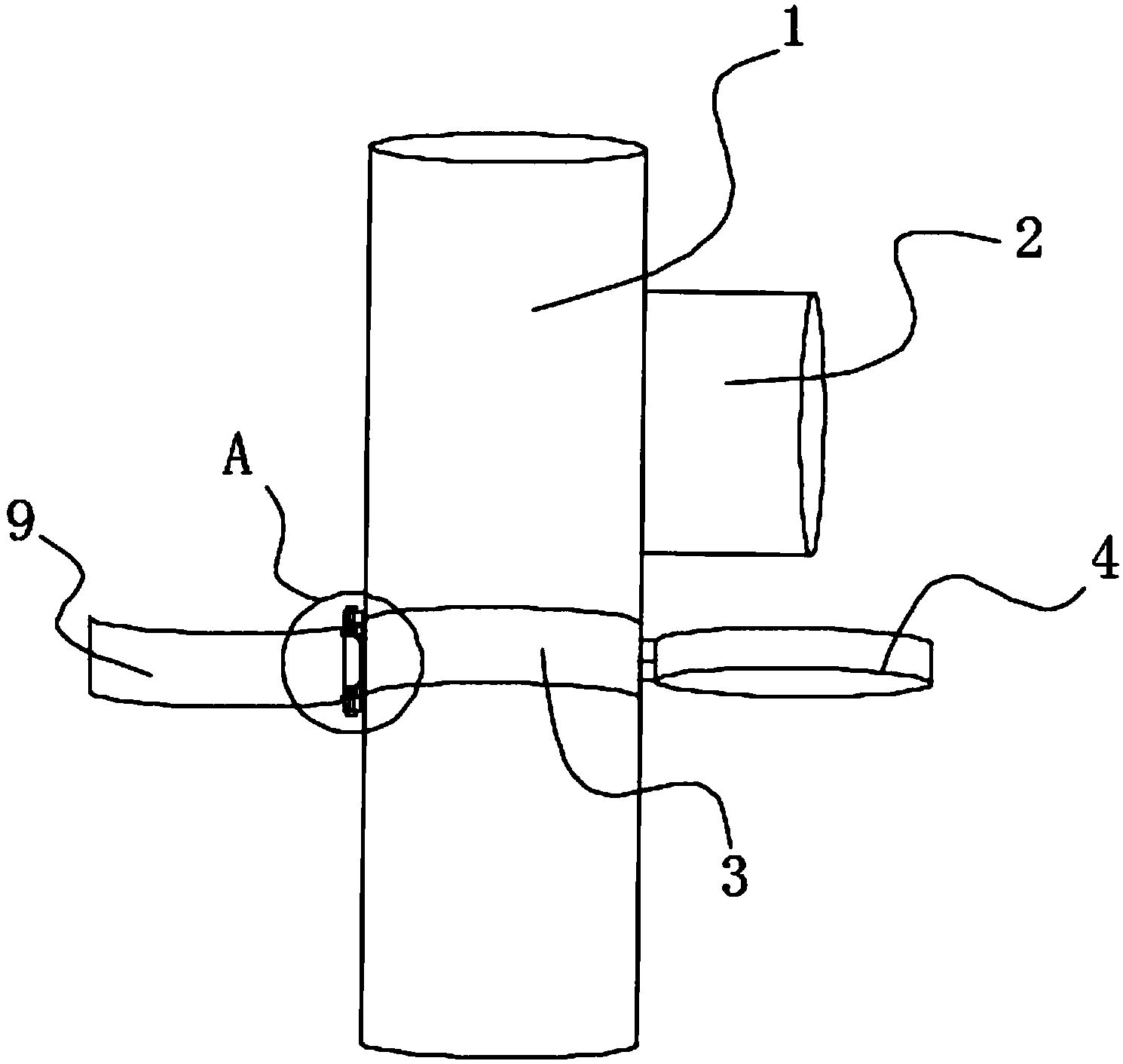

1.一种城市防堵塞污水处理系统，包括排水管道(1)，其特征在于：所述排水管道(1)右侧表面设有进水管道(2)，所述排水管道(1)表面开有空腔(3)，所述空腔(3)右侧通过铰链连接有过滤盘(4)，所述过滤盘(4)嵌有空腔(3)的内部，所述过滤盘(4)上表面两侧设有固定卡槽(5)，所述过滤盘(4)上表面设有过滤孔(6)，且过滤孔(6)位于固定卡槽(5)的内侧，所述固定卡槽(5)内部卡嵌有杂质推动板(7)，所述杂质推动板(7)的右端表面设有拉环(8)，所述空腔(3)左侧通过第一转轴(10)活动连接有盖板(9)，所述第一转轴(10)两端套有扭簧(11)，所述扭簧(11)一端连接在盖板(9)一侧表面上，扭簧(11)的另一端连接在第一转轴(10)上，所述排水管道(1)内壁通过第二转轴(12)活动连接有滑动弹跳板(13)，所述滑动弹跳板(13)相邻排水管道(1)内壁的一侧表面通过弹簧(14)与排水管道(1)的内壁相连接。
2.根据权利要求1所述的一种城市防堵塞污水处理系统，其特征在于：所述盖板(9)与空腔(3)的规格相匹配，所述盖板(9)两侧边设有橡胶薄层。
3.根据权利要求1所述的一种城市防堵塞污水处理系统，其特征在于：所述滑动弹跳板(13)表面为波浪凸起形状，所述滑动弹跳板(13)与排水管道(1)的内壁角度为30-45度。
4.根据权利要求1所述的一种城市防堵塞污水处理系统，其特征在于：所述过滤孔(6)端口处设有过滤网，所述过滤孔(6)均匀分布在过滤盘(4)的上表面，所述杂质推动板(7)左端部设有刷毛，所述拉环(8)为橡胶拉环。
5.根据权利要求1所述的一种城市防堵塞污水处理系统，其特征在于：所述过滤盘(4)通过铰链可翻转180度，所述过滤盘(4)和排水管道(1)表面涂有釉涂层，所述排水管道(1)左侧相对过滤盘(4)的水平位置设有出污孔，所述出污孔螺纹连接有杂质储污收集箱。
说明书
一种城市防堵塞污水处理系统
技术领域
本实用新型涉及污水处理相关技术领域，具体为一种城市防堵塞污水处理系统。
背景技术
现实生活中，家庭对污水的处理比较简单，通过一个管道将污水排入下水管道内部即可，由于家庭污水内部含有杂质较多，长时间使用时容易粘附在管道表面上，由于管道结构的简单，没有任何对杂质进行处理的结构，导致管道内部堵塞，长时间堵塞得不到清理，污水排不出去，会产生异味，影响了家庭的正常使用，需要对管道防堵塞进行加以改进。
实用新型内容
本实用新型的目的在于提供一种城市防堵塞污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种城市防堵塞污水处理系统，包括排水管道，所述排水管道右侧表面设有进水管道，所述排水管道表面开有空腔，所述空腔右侧通过铰链连接有过滤盘，所述过滤盘嵌有空腔的内部，所述过滤盘上表面两侧设有固定卡槽，所述过滤盘上表面设有过滤孔，且过滤孔位于固定卡槽的内侧，所述固定卡槽内部卡嵌有杂质推动板，所述杂质推动板的右端表面设有拉环，所述空腔左侧通过第一转轴活动连接有盖板，所述第一转轴两端套有扭簧，所述扭簧一端连接在盖板一侧表面上，扭簧的另一端连接在第一转轴上，所述排水管道内壁通过第二转轴活动连接有滑动弹跳板，所述滑动弹跳板相邻排水管道内壁的一侧表面通过弹簧与排水管道的内壁相连接。
优选的，所述盖板与空腔的规格相匹配，所述盖板两侧边设有橡胶薄层。
优选的，所述滑动弹跳板表面为波浪凸起形状，所述滑动弹跳板与排水管道的内壁角度为30-45度。
优选的，所述过滤孔端口处设有过滤网，所述过滤孔均匀分布在过滤盘的上表面，所述杂质推动板左端部设有刷毛，所述拉环为橡胶拉环。
优选的，所述过滤盘通过铰链可翻转度180度，所述过滤盘和排水管道表面涂有釉涂层，所述排水管道左侧相对过滤盘的水平位置设有出污孔，所述出污孔螺纹连接有杂质储污收集箱。
与现有技术相比，本实用新型的有益效果是：本实用新型结构通过在排水管道表面开有空腔，便于将过滤盘放置到空腔的内部，在空腔右侧通过铰链连接有过滤盘，便于过滤盘在空腔的内部进行翻转，在过滤盘表面设有过滤孔和固定卡槽，过滤孔便于过滤杂质，固定卡槽便于卡嵌杂质推动板，在空腔左侧通过第一转轴连接有盖板，便于清理完杂质时，盖板通过扭簧将空腔，进行封闭，在排水管道内壁通过第二转轴连接有滑动弹跳板，便于没有过滤完全的杂质，通过滑动弹跳板不断地运动，使得杂质不易黏附在排水管道的内壁上。
