用于污水处理的终端建筑施工结构

中国污水处理工程网 时间:2018-3-21 10:19:03

污水处理专利技术

  申请日2016.01.15

  公开(公告)日2016.07.06

  IPC分类号B01D24/20; B01D36/02

  摘要

  本实用新型介绍了一种用于污水处理的终端建筑施工结构,它包括混凝土垫层,在混凝土垫层上铺设有钢筋网层,钢筋网层的厚度为混凝土垫层厚度的1.1倍,在钢筋网层上铺设有第一水泥砂浆层;在第一水泥砂浆层上搭设有污水池,在污水池的前壁上部设有进水口,在污水池的后壁上部设有出水口,在污水池内竖向设置有三块隔离板,在第一隔离板的下部设有第一导流口,在第二隔离板的上部设有第二导流口,在第三隔离板的下部设有第三导流口;在污水池内还铺设有第一卵石层,在第一卵石层上铺设有第二水泥砂浆层,在第二水泥砂浆层上铺设有砂土层。本实用新型具有较好的储水能力,而且防护效果较好,还降低了维护保养的成本。

  权利要求书

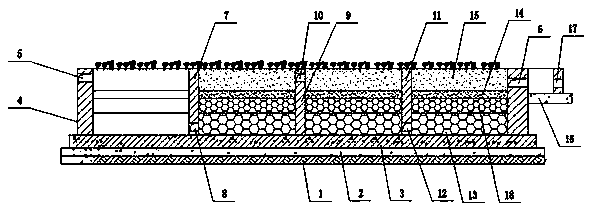

  1.一种用于污水处理的终端建筑施工结构,其特征在于,包括混凝土垫层(1),在所述混凝土垫层(1)上铺设有钢筋网层(2),所述钢筋网层(2)的厚度为混凝土垫层(1)厚度的1.1倍,在所述钢筋网层(2)上铺设有第一水泥砂浆层(3);在所述第一水泥砂浆层(3)上搭设有污水池(4),在污水池(4)的前壁上部设有进水口(5),在污水池(4)的后壁上部设有出水口(6),在所述污水池(4)内竖向设置有三块隔离板,在第一隔离板(7)的下部设有第一导流口(8),在第二隔离板(9)的上部设有第二导流口(10),在第三隔离板(11)的下部设有第三导流口(12);在所述污水池(4)内还铺设有第一卵石层(13),在第一卵石层(13)上铺设有第二水泥砂浆层(14),在所述第二水泥砂浆层(14)上铺设有砂土层(15)。

  2.根据权利要求1所述的一种用于污水处理的终端建筑施工结构,其特征在于,在所述污水池(4)的后壁外侧还搭设有过滤池(16),在过滤池(16)的外壁上设有排水口(17),所述排水口(17)的高度与出水口(6)的高度平齐。

  3.根据权利要求2所述的一种用于污水处理的终端建筑施工结构,其特征在于,所述第一卵石层(13)中卵石的粒径为10~15cm,在第一卵石层(13)与第二水泥砂浆层(14)之间还铺设有第二卵石层(18),所述第二卵石层(18)中卵石的粒径为6~8cm。

  4.根据权利要求3所述的一种用于污水处理的终端建筑施工结构,其特征在于,所述第一卵石层(13)的厚度大于第二卵石层(18)的厚度,第一卵石层(13)的厚度小于砂土层(15)的厚度。

  说明书

  一种用于污水处理的终端建筑施工结构

  技术领域

  本实用新型涉及一种建筑结构,尤其是一种用于污水处理的终端建筑施工结构,属于建筑技术领域。

  背景技术

  随着城市建设的加快,不仅大批高楼拔地而起,城市中的绿化设施也在加快修建。现目前根据当地城市的情况,配置的绿化设施也各不相同。其中,在南方地区由于雨水相对充足,因此在设计绿化设施时,更多的考虑了耐水植物。但是,由于天气变化以及室外污染的问题,绿化的水源也面临着被污染的问题,而且由于室外的绿化设施时定期保养,因此对于水源的有效保护就非常重要。但是,现目前修建在室外的绿化设施,大多储水能力较弱,这样常常会出现大雨天气土壤被雨水侵蚀后冲刷,泥土随着雨水被冲走,而干旱季节又由于储水量较少,因此又需要人工定期的浇水,这样就使得绿化设施的维护成本增加,而且植物的存活率也降低。

  实用新型内容

  针对现有技术中的上述不足,本实用新型的主要目的在于解决现目前的绿化设施储水能力较弱以及容易被雨水带走泥土的问题,而提供一种具有良好的储水能力,同时稳定性也较好的用于污水处理的终端建筑施工结构。

  本实用新型的技术方案:一种用于污水处理的终端建筑施工结构,其特征在于,包括混凝土垫层,在所述混凝土垫层上铺设有钢筋网层,所述钢筋网层的厚度为混凝土垫层厚度的1.1倍,在所述钢筋网层上铺设有第一水泥砂浆层;在所述第一水泥砂浆层上搭设有污水池,在污水池的前壁上部设有进水口,在污水池的后壁上部设有出水口,在所述污水池内竖向设置有三块隔离板,在第一隔离板的下部设有第一导流口,在第二隔离板的上部设有第二导流口,在第三隔离板的下部设有第三导流口;在所述污水池内还铺设有第一卵石层,在第一卵石层上铺设有第二水泥砂浆层,在所述第二水泥砂浆层上铺设有砂土层。

  优化地,在所述污水池的后壁外侧还搭设有过滤池,在过滤池的外壁上设有排水口,所述排水口的高度与出水口的高度平齐。通过修建过滤池可以增强对污染水体的过滤能力,防止污染环境。

  优化地,所述第一卵石层中卵石的粒径为10~15cm,在第一卵石层与第二水泥砂浆层之间还铺设有第二卵石层,所述第二卵石层中卵石的粒径为6~8cm。本实用新型采用了双层的卵石结构,并且粒径各不相同,这样可以达到分层过滤的效果,同时还减缓水的渗透速度,有利于保持土壤中的水分。

  优化地,所述第一卵石层的厚度大于第二卵石层的厚度,第一卵石层的厚度小于砂土层的厚度。通过优化不同层级的厚度,可以调节控水能力,达到最佳的储水效果。

  相对于现有技术,本实用新型具有以下有益效果:

  1、具有较好的储水能力,由于设置了多层结构的防护层,因此在雨水季节能够存储足够的水量,使得土壤保持足够的湿润,有利于植物的生长。

  2、防护效果较好:由于在底部采用卵石以及沙土结构,使得雨水在侵蚀时无法带走大量的泥土,因此具有较好的水土保持效果。

  3、降低了维护保养的成本。
