申请日2016.01.14
公开(公告)日2016.06.29
IPC分类号F28C1/00; F28F25/00
摘要
本实用新型公开了一种污水型冷却塔，包括壳体、形成于壳体底部的集水槽、布水单元、冷却单元及排污单元;所述壳体侧部设有扶梯，所述布水单元包括进水管、连接于进水管上方的收水器及设于所述进水管上的喷嘴，所述进水管下表面间隔开设有喷射孔，该喷嘴通过所述喷射孔连通于进水管下表面;所述冷却单元包括设于壳体侧壁的进风百叶窗、用于热交换的散热棒、风扇、驱动风扇转动的风扇电机;所述排污单元包括设于进风百叶窗下方的引水件、用于过滤污水的过滤件。本实用新型结构简单，采用散热棒替代填料，避免堵塞，可对污水进行过滤处理，去除杂质，提高冷却水质量。
权利要求书

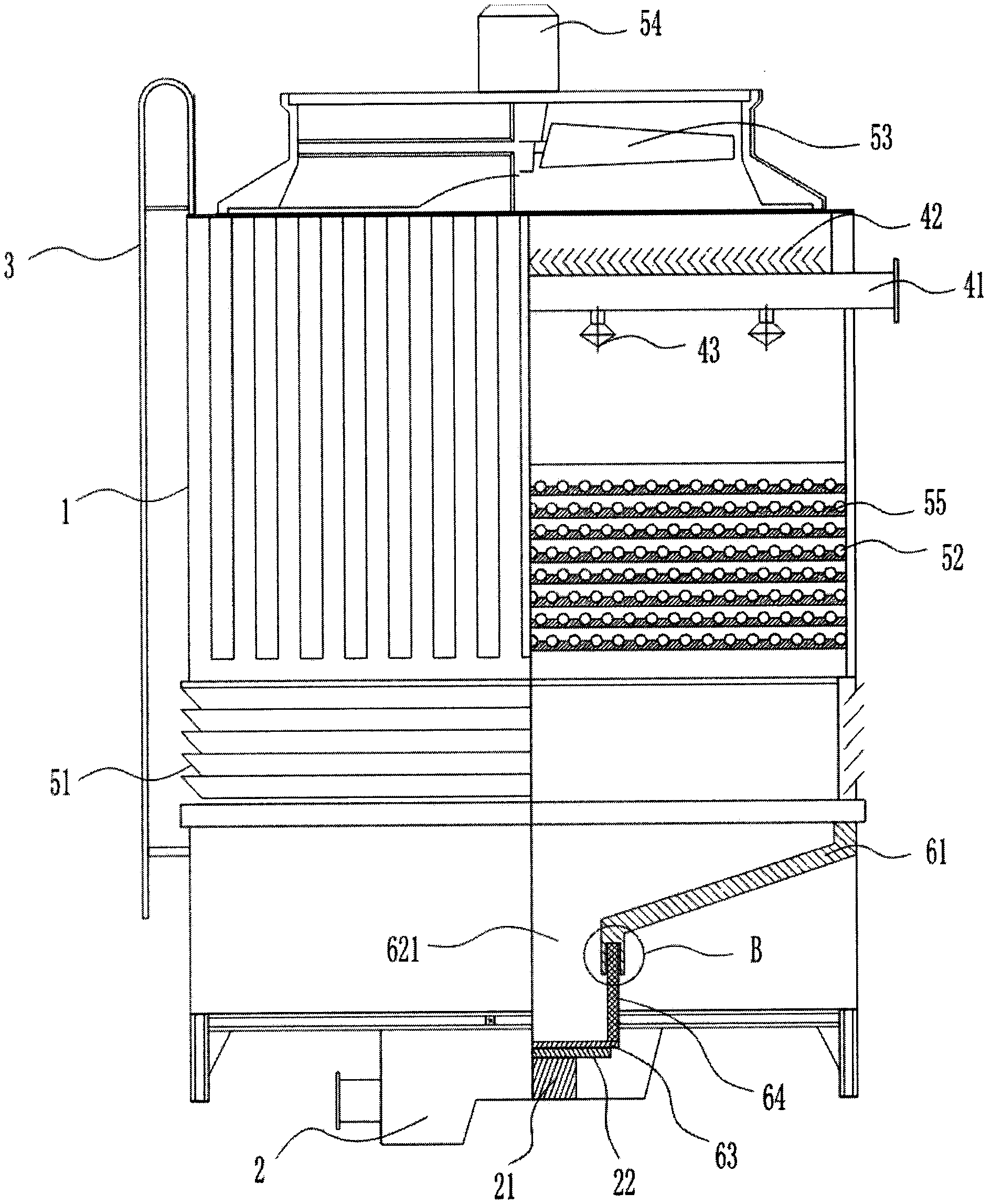

1.一种污水型冷却塔，包括壳体(1)、形成于壳体(1)底部的集水槽(2)、布水单元、冷却单元及排污单元;所述壳体(1)侧部设有扶梯(3)，其特征在于：所述布水单元包括进水管(41)、连接于进水管(41)上方的收水器(42)及设于所述进水管(41)上的喷嘴(43)，所述进水管(41)下表面间隔开设有喷射孔，该喷嘴(43)通过所述喷射孔连通于进水管(41)下表面;所述冷却单元包括设于壳体(1)侧壁的进风百叶窗(51)、用于热交换的散热棒(52)、风扇(53)、驱动风扇(53)转动的风扇电机(54)，所述壳体(1)内壁沿纵向间隔设置有用于支撑散热棒(52)的托棒台(55)，该托棒台(55)上表面间隔分布有用于限位散热棒(52)的限位槽;所述排污单元包括设于进风百叶窗(51)下方的引水件、用于过滤污水的过滤件，所述引水件包括呈圆台形的上引水筒(61)、呈圆柱形的下引水筒(62)，该上引水筒(61)固连于壳体(1)内壁，所述下引水筒(62)连通于上引水筒(61)，下引水筒(62)端部形成出水口(621)，所述过滤件包括圆形底板(63)、围设于圆形底板(63)外周侧的过滤网(64)，所述过滤网(64)固连于底板(63)，所述下引水筒(62)端面开设有密封环槽(622)，所述过滤网(64)的端部至于该密封环槽(622)内。
2.根据权利要求1所述的污水型冷却塔，其特征在于：所述散热棒(52)呈阵列式分布于壳体(1)内。
3.根据权利要求1所述的污水型冷却塔，其特征在于：所述集水槽(2)内设有用于支撑所述过滤件的支撑柱(21)，该支撑柱(21)由所述集水槽(2)中心部位置向上延伸形成，该支撑柱(21)上端固连有圆形承托盘(22)。
4.根据权利要求1所述的污水型冷却塔，其特征在于：所述壳体(1)侧部对应过滤件位置开设有圆形观察窗。
5.根据权利要求1所述的污水型冷却塔，其特征在于：所述密封环槽(622)内设有密封垫圈。
说明书
污水型冷却塔
技术领域
本实用新型属于冷却器领域，尤其是涉及一种污水型冷却塔。
背景技术
在现今，冷却塔的使用十分的频繁，主要用于对于一些中央空调的循环制冷。现有的冷却塔通常是通过电机驱动风扇转动，从而将外界的空气吸入冷却塔内，吸取需要制冷的高温水中的热度之后再排出外界，完成制冷。在对一些污水进行冷却处理时，污水中的杂质极易在冷却过程中残留在填料内，造成填料的堵塞，从而使得冷却塔出现故障，无法再进行冷却。并且，现有的冷却塔对污水仅是起到冷却作用，一些需要二次利用的污水，在进行冷却过后还需要再进行污水的过滤处理，去除其内的杂质后才可二次使用，工作效率低并且耗费人力。
实用新型内容
本实用新型为了克服现有技术的不足，提供一种结构简单、不易堵塞、可对污水进行过滤处理的污水型冷却塔。
为了实现上述目的，本实用新型采用以下技术方案：一种污水型冷却塔，包括壳体、形成于壳体底部的集水槽、布水单元、冷却单元及排污单元;所述壳体侧部设有扶梯，所述布水单元包括进水管、连接于进水管上方的收水器及设于所述进水管上的喷嘴，所述进水管下表面间隔开设有喷射孔，该喷嘴通过所述喷射孔连通于进水管下表面;所述冷却单元包括设于壳体侧壁的进风百叶窗、用于热交换的散热棒、风扇、驱动风扇转动的风扇电机，所述壳体内壁沿纵向间隔设置有用于支撑散热棒的托棒台，该托棒台上表面间隔分布有用于限位散热棒的限位槽;所述排污单元包括设于进风百叶窗下方的引水件、用于过滤污水的过滤件，所述引水件包括呈圆台形的上引水筒、呈圆柱形的下引水筒，该上引水筒固连于壳体内壁，所述下引水筒连通于上引水筒，下引水筒端部形成出水口，所述过滤件包括圆形底板、围设于圆形底板外周侧的过滤网，所述过滤网固连于底板，所述下引水筒端面开设有密封环槽，所述过滤网的端部至于该密封环槽内。
进一步的，所述散热棒呈阵列式分布于壳体内，加大与污水之间的接触面积，增强冷却效率。
进一步的，所述集水槽内设有用于支撑所述过滤件的支撑柱，该支撑柱由所述集水槽中心部位置向上延伸形成，该支撑柱上端固连有圆形承托盘，通过支撑柱及承托盘的设置，可将过滤件限定在集水槽的上方位置，放置过滤件内滤下的杂质对集水槽内的水造成污染，并且使得过滤件与密封环槽之间的连接更为紧密，即使过滤件中的杂质过多时，也不会从两者的连接处向外泄漏。
进一步的，所述壳体侧部对应过滤件位置开设有圆形观察窗，可通过圆形观察窗对过滤件内的杂质累积情况进行观察，在杂质堆积较多时再进行拆卸更换，避免不必要的拆除。
更进一步的，所述密封环槽内设有密封垫圈。
综上所述，本实用新型具有以下优点：冷却塔结构简单，工作零部件少，节约成本。通过散热棒代替填料实现热转换，污水内的杂质不会对散热棒造成堵塞，减少维修，冷却效果好;散热棒通过托棒台被限定在进风百叶窗上方，既能使得散热棒不易下沉从而堵塞进风百叶窗，并且散热棒能够始终位于进风百叶窗的上方，使得所有散热棒均能与外界吸入的空气之间发生热交换，大大提高冷却效率;过滤件可直接对污水进行过滤处理，从而经由冷却塔冷却排出的污水，无需进行过滤处理即可进行二次利用，节省了外部的过滤操作，省时省力;过滤件可多次的循环使用，节约成本。
