申请日2015.12.29
公开(公告)日2016.03.30
IPC分类号E04H5/02
摘要
本发明公开了一种多层立体化室内污水厂，属于污水厂设计领域，包括储水区域，功能性处理区域，配套区域的多层立体格局设计。污水厂的所有建、构筑物合建为一栋整体建筑，无地埋管道、无分体不均匀沉降，可完全避免管道渗漏、池体渗漏带来的土壤污染。功能性处理区域池体合理集约，有效布局，实现便捷无干扰操作，设计独立的参观区域，使参观流程顺畅、干净整洁，参观通道和操作通道充分借用自然采光，白天完全无需人工照明。本发明污水厂外立面酷似现代化综合体建筑，打破了现有污水厂工业建筑模式，解决了污水厂占地大、环境风险大、美观度低等问题，通过实施本发明设计方案可建成一个兼备功能性与美观性的污水处理厂。

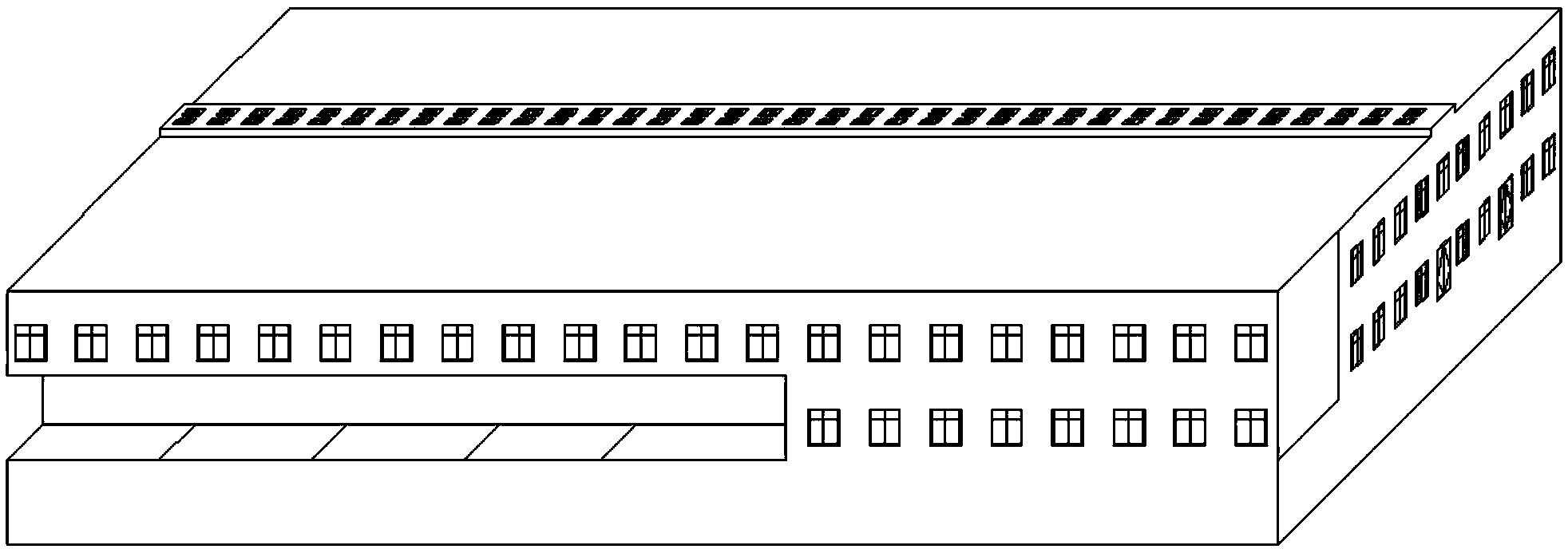

摘要附图
权利要求书
1.一种多层立体化室内污水厂，包括储水区域，功能性处理区域，配套区域的多层立体格局设计，其特征在于：污水厂的所有建、构筑物合建为一栋整体建筑。
2.根据权利要求1所述的多层立体化室内污水厂，其特征在于，所述储水区域包括所有调节池、应急池、污泥池及其它储水池。
3.根据权利要求1所述的多层立体化室内污水厂，其特征在于，所述功能性处理区域包括所有功能性处理池、功能用房及操作通道。
4.根据权利要求1所述的多层立体化室内污水厂，其特征在于，所述配套区域包括污泥压滤车间、回用水车间、池顶观察平台、中央参观通道以及化验室、中控室等管理用房。
5.根据权利要求1、3或4所述的多层立体化室内污水厂，其特征在于，所述功能处理池中涉及到的搅拌机固定支架和导流筒固定支架与池顶观察平台合二为一，所有搅拌机固定支架呈一字排布于平台两侧，平台上所有导流筒安装位置留有可视观察孔。
6.根据权利要求1、2、3、4所述的多层立体化室内污水厂，其特征在于，所述污水厂屋面顶部采用适宜面积的钢化玻璃作采光廊顶，其他楼层天花板镶嵌面积适宜、一定间距的钢化玻璃窗，污水厂墙体采用钢化玻璃作大采光墙，采光墙面积在墙体安全范围内尽可能最大。
说明书
一种多层立体化室内污水厂
技术领域
本发明属于污水厂设计领域，特别涉及一种多层立体化室内污水厂。
背景技术
污水厂的设计牵涉到投资、规划、征地、拆迁、供电、供水、环保等各方面的工作，一个项目从立项到竣工往往需要好几年的时间。设计过程中经常要几易其稿，以求达到合理、经济、使用方便等要求。对污水厂设计的要求除了提高出水水质，使用先进、合理和适应性强的处理工艺之外，更对土壤和周边环境的保护，以及能否给生产者、管理者营造安全、舒适的工作环境，提高劳动生产率提出了更高的要求。
目前的污水厂建设占地面积大，建、构筑物集约性不高，环境卫生条件差，池体渗漏时造成严重的土壤污染，环境风险大，管理操作条件艰苦，遇到气候环境变化往往给生产带来很大麻烦。鉴于此，设计一种站地小、外形美观、工作环境舒适、杜绝土壤污染问题、不受外界环境影响的室内污水处理厂成为目前的实际需要。
发明内容
如以上所述，针对目前污水厂占地大、环境风险大、美观度低等问题，本发明提供了一种以人为本，与周围环境和谐统一，兼备功能性与美观性的污水处理厂。
本发明提供一种多层立体化室内污水厂，包括储水区域，功能性处理区域，配套区域的多层立体格局设计。其特征在于：污水厂的所有建、构筑物合建为一栋整体建筑，无分体不均匀沉降，可完全避免管道渗漏、池体渗漏，对土壤无污染风险。
进一步地，所述储水区域包括所有调节池、应急池、污泥池及其它储水池。
进一步地，所述功能性处理区域包括所有功能性处理池、功能用房及操作通道，将功能区池体合理集约有效布局，实现便捷无干扰操作。
进一步地，所述配套区域包括污泥压滤车间、回用水车间、池顶观察平台、中央参观通道以及化验室、中控室等管理用房。设计独立的参观通道，使参观流程顺畅、干净整洁。
进一步地，所述功能处理池中涉及到的搅拌机固定支架和导流筒固定支架与池顶观察平台合二为一，所有搅拌机固定支架呈一字排布于平台两侧，平台上所有导流筒安装位置留有可视观察孔，便于随时观察导流筒内水流形态。
进一步地，所述污水厂屋面顶部采用适宜面积的钢化玻璃作采光廊顶，其他楼层天花板镶嵌面积适宜、一定间距的钢化玻璃窗，污水厂墙体采用钢化玻璃作大采光墙，采光墙面积在墙体安全范围内尽可能最大。充分借用自然光，使参观通道和操作通道在白天拥有良好的自然采光，完全无需人工照明，实现节能环保。
本发明包括以下优点：
(1)节省占地;
(2)无地埋管道、无分体不均匀沉降，可以完全避免管道渗漏、池体渗漏带来的土壤污染;
(3)外立面酷似现代化综合体建筑，美观大方;
(4)独立的操作通道和参观通道设计，使侧重功能性的区域实现集中、便捷、无干扰的操作;使侧重参观性的区域行程顺畅、流程清晰、干净整洁、几无管道;
(5)整个污水厂建于室内，给生产者、管理者营造安全、舒适的工作环境，提高劳动生产率;使生产运营不受外界气候环境影响。
