申请日2016.01.14
公开(公告)日2016.08.17
IPC分类号B01D35/02; B01D29/03
摘要
本实用新型提供一种可改变污水流速的污水处理过滤管道，包括进水管、上流通管、上连接管、下流通管、中连接管以及液压伸缩杆，进水管的下方连接有上流通管，上流通管通过上连接管连接下流通管，下流通管的下方连接有左流通管，左流通管的右侧设置有右流通管，左流通管通过中连接管连接右流通管，液压伸缩杆连接在左流通管的左侧，液压伸缩杆通过传动轴连接电机，电机电性连接蓄电池，上流通管、下流通管、左流通管以及右流通管内连接有过滤网;与现有技术相比，本实用新型具有如下的有益效果：通过改变上流通管、上连接管和下流通管的倾斜状态，继而改变阻力，从而改变污水流通的速率，增加污水处理速度。
权利要求书
1.一种可改变污水流速的污水处理过滤管道，包括进水管、上流通管、上连接管、下流通管、中连接管以及液压伸缩杆，其特征在于：所述进水管的下方连接有上流通管，所述上流通管通过上连接管连接下流通管，所述下流通管的下方连接有左流通管，所述左流通管的右侧设置有右流通管，所述左流通管通过中连接管连接右流通管，所述液压伸缩杆连接在左流通管的左侧，所述液压伸缩杆通过传动轴连接电机，所述电机电性连接蓄电池，所述上流通管、下流通管、左流通管以及右流通管内连接有过滤网。
2.根据权利要求1所述的一种可改变污水流速的污水处理过滤管道，其特征在于：所述上连接管为一种橡胶软管。
3.根据权利要求1所述的一种可改变污水流速的污水处理过滤管道，其特征在于：所述中连接管为一种橡胶软管。
4.根据权利要求1所述的一种可改变污水流速的污水处理过滤管道，其特征在于：所述液压伸缩杆的右端焊接在左流通管的左端外表面。
5.根据权利要求1所述的一种可改变污水流速的污水处理过滤管道，其特征在于：所述蓄电池通过电性连接线电性连接电机。
6.根据权利要求1所述的一种可改变污水流速的污水处理过滤管道，其特征在于：所述过滤网上开有过滤孔，所述过滤孔至少设置有一个。
说明书
一种可改变污水流速的污水处理过滤管道
技术领域
本实用新型是一种可改变污水流速的污水处理过滤管道，属于机械设备领域。
背景技术
关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前。
地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染。
而另一组数据亦表明，地下水正面临严峻挑战。2011年，北京、上海等9个省市对辖区内的857眼监测井进行过评价水质为I类、II类的监测井占比2%，而IV类、V类的监测井多达76.8%。
九个省市中，水质最好的当属海南省，以II类为主;上海、北京次之，多为III类;黑龙江及江苏则以IV类水占比最高，而吉林、辽宁、广东、宁夏四省区普遍只达到V类的水平。
水污染情况不断加剧，使得污水处理和再生行业受到空前的关注，近两年各地区毛利率都保持在70%左右，甚至有的地区超过了100%，行业发展潜力非常大。
在处理污水的过程中，最重要的一个步骤便是过滤，一般都是在管道中增加过滤网，但现有技术中，在实际使用的时候，因为管道都是被焊死的，当污水流量增大，因为过滤网的存在，会略微堵塞管道，污水的流速必然减缓，在这个情况下，对后续污水的处理造成了一定的影响。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种可改变污水流速的污水处理过滤管道，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。

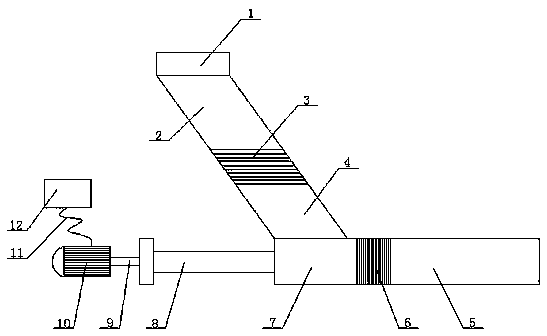

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种可改变污水流速的污水处理过滤管道，包括进水管、上流通管、上连接管、下流通管、中连接管以及液压伸缩杆，所述进水管的下方连接有上流通管，所述上流通管通过上连接管连接下流通管，所述下流通管的下方连接有左流通管，所述左流通管的右侧设置有右流通管，所述左流通管通过中连接管连接右流通管，所述液压伸缩杆连接在左流通管的左侧，所述液压伸缩杆通过传动轴连接电机，所述电机电性连接蓄电池，所述上流通管、下流通管、左流通管以及右流通管内连接有过滤网。
进一步地，所述上连接管为一种橡胶软管。
进一步地，所述中连接管为一种橡胶软管。
进一步地，所述液压伸缩杆的右端焊接在左流通管的左端外表面。
进一步地，所述蓄电池通过电性连接线电性连接电机。
进一步地，所述过滤网上开有过滤孔，所述过滤孔至少设置有一个。
本实用新型的有益效果：本实用新型的一种可改变污水流速的污水处理过滤管道，当需要改变污水流通速率时，工作人员可通过控制蓄电池工作，蓄电池通过向电机供电，在供电后，电机会带动传动轴转动，继而带动液压伸缩杆伸缩，液压伸缩杆在伸缩的过程中，会带动中连接管伸缩，继而改变上流通管、上连接管和下流通管的倾斜状态，继而改变阻力，从而改变污水流通的速率，增加污水处理速度，本实用新型使用方便，便于操作，稳定性好，可靠性高。
