申请日2015.12.29
公开(公告)日2016.05.04
IPC分类号C02F11/10
摘要
本发明提供一种序批式热水解污泥处理装置及其控制方法，所述污泥处理装置包括通过输送管路依次连接的反应釜、真空泵及板框压滤机，所述反应釜开设有进料口及出料口，所述反应釜与真空泵之间设有第一截止阀，所述真空泵与板框压滤机之间设有第二截止阀;所述污泥处理装置还包括控制所述污泥处理装置运行的控制系统、用以对反应釜进行加热的加热组件、监测并调节反应釜内气体压力的气压组件以及检测并调节反应釜内污泥的pH值的pH组件。采用本发明污泥处理装置及其控制方法，实现连续清洁生产及一体化控制，有效减少臭气外溢，避免二次污染;并且便于检测及控制污泥的pH值以达成更好地处理效果。

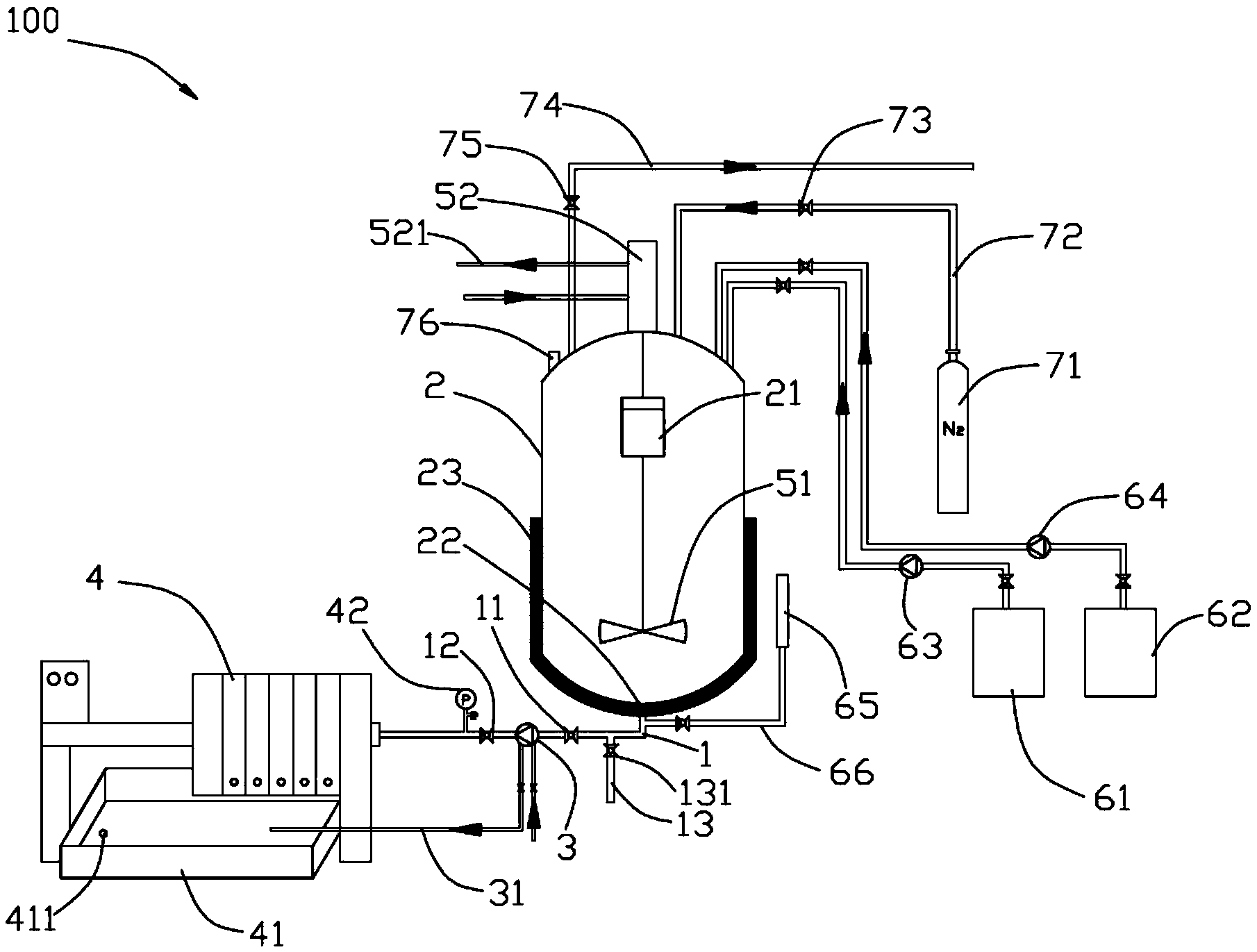

摘要附图
权利要求书
1.一种序批式热水解污泥处理装置，其特征在于：所述污泥处理装置包括通过输送管路依次连接的反应釜、真空泵及板框压滤机，所述反应釜开设有进料口及出料口，所述反应釜与真空泵之间设有第一截止阀，所述真空泵与板框压滤机之间设有第二截止阀;所述污泥处理装置还包括用以对反应釜进行加热的加热组件、监测并调节反应釜内气体压力的气压组件以及检测并调节反应釜内污泥的pH值的pH组件。
2.根据权利要求1所述的污泥处理装置，其特征在于：所述pH组件包括用以盛放酸溶液的第一容器及用以盛放碱溶液的第二容器，所述第一容器及第二容器分别连通至所述反应釜，并且所述第一容器与反应釜之间还设有第一柱塞泵;第二容器与反应釜之间还设有第二柱塞泵，所述pH组件还包括连接设置于所述出料口处的pH测量器，所述pH测量器与出料口之间设有预冷管路。
3.根据权利要求1所述的污泥处理装置，其特征在于：所述气压组件包括氮气源，所述氮气源通过进气管路连接至反应釜的上端，所述进气管路上设有进气阀;所述气压组件还包括设置于反应釜上端的泄压管路，所述泄压管路上设有泄压阀。
4.根据权利要求3所述的污泥处理装置，其特征在于：所述气压组件还包括设置于反应釜上端的安全阀。
5.根据权利要求1所述的污泥处理装置，其特征在于：所述污泥处理装置还包括用以搅拌所述反应釜内污泥的搅拌组件，所述搅拌组件包括设置于反应釜内的搅拌叶及连接至所述搅拌叶并驱动所述搅拌叶旋转的电机，所述电机连接设置有冷却水路。
6.根据权利要求1所述的污泥处理装置，其特征在于：所述反应釜与真空泵之间的输送管路上引出有排污管路，所述排污管路上设有排污阀。
7.根据权利要求1所述的污泥处理装置，其特征在于：所述反应釜的外表面至少部分包覆设置有保温层。
8.一种如权利要求1-7任一项所述的污泥处理装置的控制方法，所述污泥处理装置还包括用以控制所述污泥处理装置运行的控制系统，其特征在于，所述控制方法包括：
进料完成后，关闭进料口;
控制打开出料口，通过pH组件测得污泥的初始pH值，并将初始pH值与预设pH值范围对比;
若初始pH值处于预设pH值范围之内，关闭出料口;
若初始pH值不处于预设pH值范围，通过pH组件调节反应釜内污泥的pH值至预设pH值范围之内，关闭出料口;
控制加热组件对反应釜加热至预设反应温度T1;
控制气压组件将反应釜内的压强P调节至预设反应压强P1;
并在预设反应温度T1及预设反应压强P1下累计反应时长t至t1;
控制气压组件将反应釜内压强P调节至预设排出压强P2;
打开出料口;
控制开启板框压滤机，打开第一截止阀与第二截止阀，并控制开启真空泵将反应后的污泥由输送管路输送至板框压滤机。
9.根据权利要求8所述的污泥处理装置的控制方法，其特征在于，所述pH组件包括连接设置于所述出料口处的pH测量器，所述pH测量器与出料口之间设有预冷管路，所述控制方法还包括：控制气压组件将反应釜内压强P调节至预设排出压强P2，并打开出料口之后，通过pH组件检测并控制反应后的污泥的pH值处于预设pH值范围之内。
10.根据权利要求9所述的污泥处理装置的控制方法，其特征在于，所述控制方法还包括：在反应釜加热或反应过程中，打开出料口，通过pH组件检测并控制反应釜内污泥的pH值处于预设pH值范围之内。
说明书
一种序批式热水解污泥处理装置及其控制方法
技术领域
本发明属于污泥处理技术领域，具体地，涉及一种序批式热水解污泥处理装置及其控制方法。
背景技术
随着我国城市化进程的加快及工业化的不断发展，城市中污泥的产量亦日益增加，而污泥中多包含各类有害物质，对人们的生活产生严重的环境风险与隐患。因此，污泥的处理也成为环境保护工程中一项重要课题。针对污泥处理的目的：降低含水率以及杀灭各类有害微生物以实现无害化处理，现今业内已提出多种污泥处理工艺，如中国专利CN1569699A揭示了一种采用高压釜为反应器，并通过热水解、厌氧消化及脱水得到含水量45～50%泥饼的技术方案，适合有机含量较高的污泥中能源的二次利用，但反应周期较长，污泥处理效率低，且无法实现pH检测及调节。
鉴于此，有必要提供一种新的污泥处理装置及其控制方法。
发明内容
本发明目的在于提供一种污泥处理装置及其控制方法，能够实现连续清洁生产及一体化控制，有效减少臭气外溢，避免二次污染，并且能够便于检测及控制污泥的pH值以达成更好地处理效果。
为实现上述发明目的，本发明提供一种序批式热水解污泥处理装置，包括通过输送管路依次连接的反应釜、真空泵及板框压滤机，所述反应釜开设有进料口及出料口，所述反应釜与真空泵之间设有第一截止阀，所述真空泵与板框压滤机之间设有第二截止阀;所述污泥处理装置还包括用以对反应釜进行加热的加热组件、监测并调节反应釜内气体压力的气压组件以及检测并调节反应釜内污泥的pH值的pH组件。
作为本发明的进一步改进，所述pH组件包括用以盛放酸溶液的第一容器及用以盛放碱溶液的第二容器，所述第一容器及第二容器分别连通至所述反应釜，并且所述第一容器与反应釜之间还设有第一柱塞泵;第二容器与反应釜之间还设有第二柱塞泵，所述pH组件还包括连接设置于所述出料口处的pH测量器，所述pH测量器与出料口之间设有预冷管路。
作为本发明的进一步改进，所述气压组件包括氮气源，所述氮气源通过进气管路连接至反应釜的上端，所述进气管路上设有进气阀;所述气压组件还包括设置于反应釜上端的泄压管路，所述泄压管路上设有泄压阀。
作为本发明的进一步改进，所述气压组件还包括设置于反应釜上端的安全阀。
作为本发明的进一步改进，所述污泥处理装置还包括用以搅拌所述反应釜内污泥的搅拌组件，所述搅拌组件包括设置于反应釜内的搅拌叶及连接至所述搅拌叶并驱动所述搅拌叶旋转的电机，所述电机连接设置有冷却水路。
作为本发明的进一步改进，所述反应釜与真空泵之间的输送管路上引出有排污管路，所述排污管路上设有排污阀。
作为本发明的进一步改进，所述反应釜的外表面至少部分包覆设置有保温层。
本发明还提供一种所述污泥处理装置的控制方法，所述污泥处理装置还包括用以控制所述污泥处理装置运行的控制系统，所述控制方法包括：
进料完成后，关闭进料口;
控制打开出料口，通过pH组件测得污泥的初始pH值，并将初始pH值与预设pH值范围对比;
若初始pH值处于预设pH值范围之内，关闭出料口;
若初始pH值不处于预设pH值范围，通过pH组件调节反应釜内污泥的pH值至预设pH值范围之内，关闭出料口;
控制加热组件对反应釜加热至预设反应温度T1;
控制气压组件将反应釜内的压强P调节至预设反应压强P1;
并在预设反应温度T1及预设反应压强P1下累计反应时长t至t1;
控制气压组件将反应釜内压强P调节至预设排出压强P2;
打开出料口;
控制开启板框压滤机，打开第一截止阀与第二截止阀，并控制开启真空泵将反应后的污泥由输送管路输送至板框压滤机。
作为本发明的进一步改进，所述pH组件包括连接设置于所述出料口处的pH测量器，所述pH测量器与出料口之间设有预冷管路，所述控制方法还包括：控制气压组件将反应釜内压强P调节至预设排出压强P2，并打开出料口之后，通过pH组件检测并控制反应后的污泥的pH值处于预设pH值范围之内。
作为本发明的进一步改进，所述控制方法还包括：在反应釜加热或反应过程中，打开出料口，通过pH组件检测并控制反应釜内污泥的pH值处于预设pH值范围之内。
本发明的有益效果：采用本发明污泥处理装置及其控制方法，通过输送管路依次连接的反应釜、真空泵及板框压滤机以形成全封闭的结构，实现连续清洁生产及一体化控制，有效减少臭气外溢，避免二次污染，并且通过pH组件便于检测及控制污泥的pH值以达成更好地处理效果。
