申请日2015.12.28
公开(公告)日2016.05.04
IPC分类号C02F9/12
摘要
本发明涉及废水处理领域，尤其涉及一种循环再生的废水处理装置。一种复合高效循环水处理装置，包括缓冲器、反应器、磁性分离器、更换室和再生室，所述磁性分离器包括三个工作面，三个所述的工作面分别处于缓冲器、更换室和再生室内，磁性分离器在旋转机构的带动下使三个工作面的位置通过旋转换位;缓冲器与反应器之间通过水管路和水泵构成循环回路。本发明的反应室内可以任意控制磁性材料对废水的处理时间，反应不受时间的长短限制，各个工作面位置能够自由转换，更加有利于连续的废水处理工作和磁性材料的再生工作，使磁性材料得到很好的回收利用，大大降低了废水处理成本，能够适用于各种利用磁性材料进行废水处理的工作。

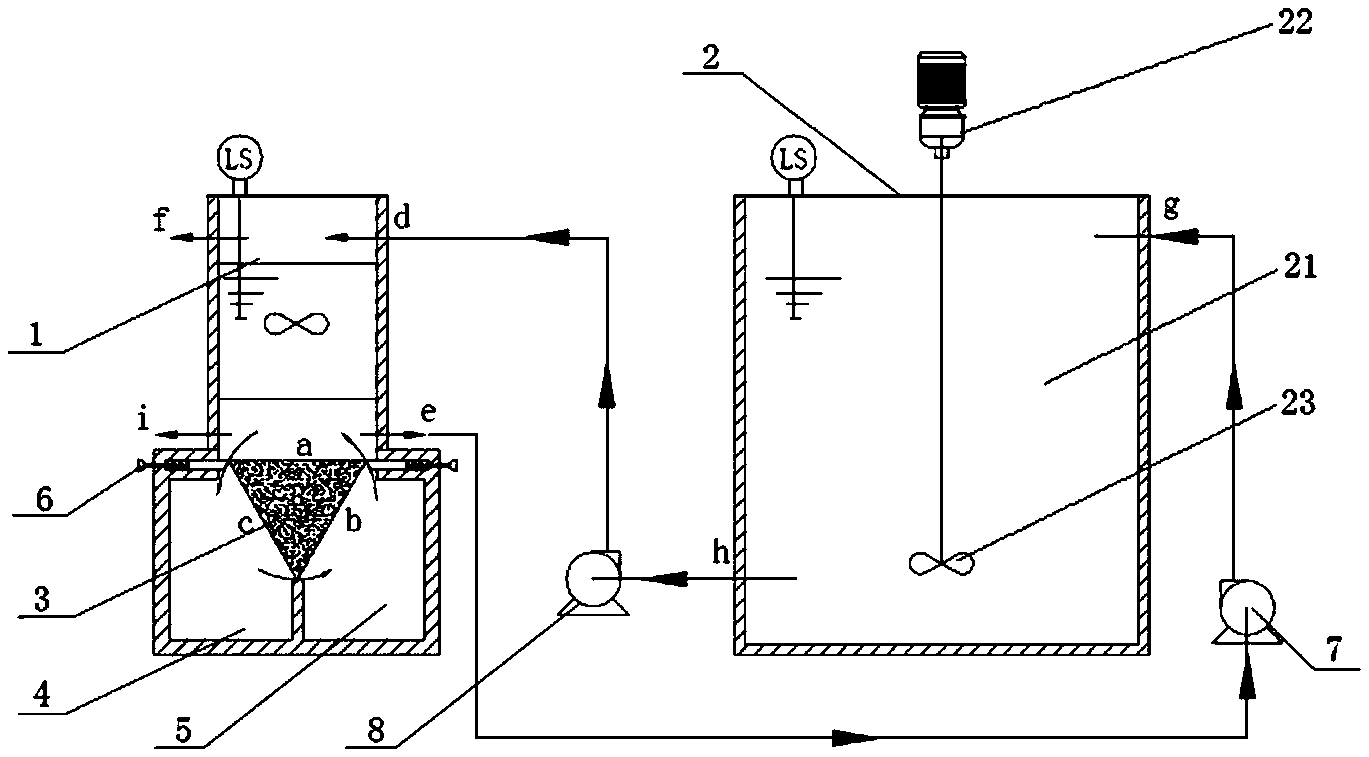

摘要附图
权利要求书
1.一种复合高效循环水处理装置，其特征是：包括缓冲器(1)、反应器(2)、磁性分离器(3)、磁性吸附材料更换室(5)和磁性吸附材料再生室(4)，所述磁性分离器(3)包括三个工作面，三个所述的工作面分别处于缓冲器(1)、磁性吸附材料更换室(5)和磁性吸附材料再生室(4)内，磁性分离器(3)在旋转机构的带动下使三个工作面的位置通过旋转换位，所述缓冲器(1)与磁性吸附材料更换室(5)之间、缓冲器(1)与磁性吸附材料再生室(4)之间还设置有密封机构(6);缓冲器(1)与反应器(2)之间通过水管路和水泵构成循环回路。
2.如权利要求1所述的复合高效循环水处理装置，其特征是：所述的磁性分离器(3)为三棱柱形，三棱柱的三个侧面即为磁性分离器(3)的三个工作面。
3.如权利要求1或2所述的复合高效循环水处理装置，其特征是：所述密封机构(6)通过伸缩杆带动，使密封机构(6)具有密封位置和打开位置。
4.如权利要求1或2所述的复合高效循环水处理装置，其特征是：所述的缓冲器(1)包括缓冲室(11)、缓冲搅拌电机(12)、缓冲搅拌叶片(13)和液位计，所述缓冲搅拌叶片(13)和液位计设置在缓冲室(11)内，所述缓冲搅拌电机(12)安装在缓冲室(11)上且通过传动轴与缓冲搅拌叶片(13)相连，所述工作面处于缓冲室(11)的底部。
5.如权利要求4所述的复合高效循环水处理装置，其特征是：所述的缓冲室(11)内还通过缓冲隔板(14)分隔成为若干个相互连通的缓冲腔室。
6.如权利要求5所述的复合高效循环水处理装置，其特征是：每一个所述的缓冲腔室内都设置有一个缓冲搅拌叶片(13)。
7.如权利要求4所述的复合高效循环水处理装置，其特征是：所述缓冲室(11)、磁性吸附材料更换室(5)和磁性吸附材料再生室(4)在同一壳体内，通过隔断板分隔而成。
8.如权利要求1或2所述的复合高效循环水处理装置，其特征是：所述的反应器(2)包括反应室(21)、反应搅拌电机(22)和反应搅拌叶片(23)，所述反应搅拌叶片(23)设置在反应室(21)内，所述反应搅拌电机(22)安装在反应室(21)上且通过传动轴与反应搅拌叶片(23)相连，所述反应室(21)内还设置有液位计。
说明书
复合高效循环水处理装置
技术领域
本发明涉及废水处理领域，尤其涉及一种循环再生的废水处理装置。
背景技术
现阶段国内外关于磁性材料吸附分离的装置一般都是针对某种特定的磁性材料，早在1986年美国的马克-R.埃斯塔布罗克的发明设计的是一个磁性滚筒式的分离器，其用来净化机床冷却剂的磁性分离器，利用磁性吸附去除冷却剂中的金属碎屑，并不涉及磁性材料连续的吸附、回收利用。2003年专利CN：1463804A涉及了一种磁性材料的反应、连续分离装置，该装置选择使用永磁铁作为提供磁性的磁体，但该装置的自动化程度低，反应时间、搅拌力度、反应器的尺寸在加工成设备时十分局限，且永磁铁产生的磁性较为长久，不能很快的消磁，溶液与磁性材料的分离可能不彻底，磁性材料可能会吸附在设备内，影响磁性材料的再生，降低反应器的处理效果。CN:100542677C反应设备是针对特定的磁性产品进行连续吸附、解析。且履带使用的永磁铁，整个履带都具有磁性，被用于吸附的材料不能很好的消磁，会附着于收集磁性材料的管壁上。
现阶段越来越多的研究人员投身于磁性纳米材料的改性当中，改性后的磁性纳米材料，具有磁性与纳米性质的同时可以实现更多的功能，如连丽丽制备出十六烷基三甲基溴化铵(CTAB)修饰的磁性介孔硅微球以及Fe3O4膨润土复合材料,并将得到的磁性材料应用于染料废水的脱色处理及水源中生物污染物——微囊藻毒素-LR(MC-LR)的去除。在国内外许多的研究人员针对Fe3O4磁性材料进行氨基化(—NH2)、巯基化(—SH)、羧基化(—COOH)及其他功能化的表面修饰，研究改性后的纳米磁性材料对重金属离子去除。刘健研究了四氧化三铁为基体进行改性的多功能磁性纳米复合材料，其在生物检测和催化反应中均有很好的处理效果。越来越多的以磁性材料为基体的改性材料被制造出来，但很少有使用该种特性的材料进行循环、回收的处理反应器。
发明内容
本发明所要解决的技术问题是提供一种复合高效循环水处理装置，该装置将废水反应处理和处理材料的交换分置在两个独立的腔室内完成，使得在反应室内可以任意控制磁性材料对废水的处理时间，可以随时优化某种磁性材料对废水处理的时间，反应不受时间的长短限制，反应时间可以任意调节，并使磁性材料得到很好的回收利用，解决了现有技术中废水处理成本高，单套设备受到处理工艺影响，功能单一的缺点。
本发明是这样实现的：一种复合高效循环水处理装置，包括缓冲器、反应器、磁性分离器、磁性吸附材料更换室和磁性吸附材料再生室，所述磁性分离器包括三个工作面，三个所述的工作面分别处于缓冲器、磁性吸附材料更换室和磁性吸附材料再生室内，磁性分离器在旋转机构的带动下使三个工作面的位置通过旋转换位，所述缓冲器与磁性吸附材料更换室之间、缓冲器与磁性吸附材料再生室之间还设置有密封机构;缓冲器与反应器之间通过水管路和水泵构成循环回路。
所述的磁性分离器为三棱柱形，三棱柱的三个侧面即为磁性分离器的三个工作面。
所述密封机构通过伸缩杆带动，使密封机构具有密封位置和打开位置。
所述的缓冲器包括缓冲室、缓冲搅拌电机、缓冲搅拌叶片和液位计，所述缓冲搅拌叶片和液位计设置在缓冲室内，所述缓冲搅拌电机安装在缓冲室上且通过传动轴与缓冲搅拌叶片相连，所述工作面处于缓冲室的底部。
所述的缓冲室内还通过缓冲隔板分隔成为若干个相互连通的缓冲腔室。
每一个所述的缓冲腔室内都设置有一个缓冲搅拌叶片。
所述缓冲室、磁性吸附材料更换室和磁性吸附材料再生室在同一壳体内，通过隔断板分隔而成。
所述的反应器包括反应室、反应搅拌电机和反应搅拌叶片，所述反应搅拌叶片设置在反应室内，所述反应搅拌电机安装在反应室上且通过传动轴与反应搅拌叶片相连，所述反应室内还设置有液位计。
本发明复合高效循环水处理装置将废水反应处理和处理材料的交换分置在两个独立的腔室内完成;这种独立的设置使得在反应室内可以任意控制磁性材料对废水的处理时间，可以随时优化某种磁性材料对废水处理的时间，反应不受时间的长短限制，反应时间可以任意调节;另外，本发明中使用的磁性分离器具有多个工作面，在旋转机构的带动下各个工作面位置能够自由转换，更加有利于连续的废水处理工作和磁性材料的再生工作，使磁性材料得到很好的回收利用，大大降低了废水处理成本，能够适用于各种利用磁性材料进行废水处理的工作。
