申请日2016.01.13
公开(公告)日2016.06.08
IPC分类号E03F5/22
摘要
本实用新型提供了一种污水排水泵水位控制系统，涉及固定建筑物给水、排水领域。包括至少两个由液位控制开启/关闭的控制开关，控制开关设置在污水池中对应不同的水位高度，各个所述的控制开关分别串联连接继电器，各个所述继电器的一个触点串联连接后与一个控制开关并联连接。当污水池中的水位上升时，不同水位高度的控制开关控制相应的排水泵排水。本实用新型通过控制开关及污水池中污水液面高度控制排水泵工作情况，实现自动排水，排水泵可单独或多台同时工作，不需要人工操作，排水过程全自动完成，控制系统简单，可以减少人工成本，并能节约能源。
权利要求书
1.一种污水排水泵水位控制系统，其特征在于：包括至少两个由液位控制开启/关闭的控制开关，控制开关设置在污水池中对应不同的水位高度，各个所述的控制开关分别串联连接继电器，各个所述继电器的一个触点串联连接后与一个控制开关并联连接。
2.根据权利要求1所述一种污水排水泵水位控制系统，其特征在于：所述的控制开关包括第一控制开关和第二控制开关，第一控制开关设置在污水池中的水位高度低于第二控制开关设置在污水池中的水位高度，第一控制开关串联连接第一继电器，第二控制开关串联连接第二继电器，第一继电器的一个触点与第二继电器的一个触点串联后与第二控制开关并联连接。
3.根据权利要求1或2所述一种污水排水泵水位控制系统，其特征在于：所述的控制开关为液位开关，所述液位开关为常开开关。
4.根据权利要求3所述一种污水排水泵水位控制系统，其特征在于：所述控制开关为浮球开关。
5.根据权利要求2所述一种污水排水泵水位控制系统，其特征在于：所述第一继电器的另一触点连接第一排水泵，第二继电器的另一触点连接第二排水泵。
6.根据权利要求5所述一种污水排水泵水位控制系统，其特征在于：还包括第一手动开关和第二手动开关，第一手动开关与第一继电器的另一触点并联，第二手动开关与第二继电器的另一触点并联，所述的手动开关为常开型开关。
7.根据权利要求1或2或5或6所述一种污水排水泵水位控制系统，其特征在于：所述继电器的触点为动合型触点。
8.根据权利要求7所述一种污水排水泵水位控制系统，其特征在于：还包括第三控制开关和报警装置，所述第三控制开关与报警装置串联，所述第三控制开关设置在污水池中对应水位高度高于所述第二控制开关设置在污水池中对应水位高度。
9.根据权利要求8所述一种污水排水泵水位控制系统，其特征在于：所述的第三控制开关设置在污水池中对应的水位高度为污水池最高水位的80%～95%。
10.根据权利要求5所述一种污水排水泵水位控制系统，其特征在于：还包括切换开关，切换开关第一端口与第一排水泵连接，第二端口与第一继电器的另一触点连接，第三端口与第二排水泵连接，第四端口与第二继电器的另一触点连接。
说明书
一种污水排水泵水位控制系统
技术领域
本实用新型涉及固定建筑物给水、排水领域，由其涉及一种污水排水泵水位控制系统。
背景技术
污水处理是为使污水达到排放或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。目前，在一些排污场合，往往在污水池内安装两台排水泵，当污水坑内的液位高于较低液位Ⅰ值时，启动一台排水泵，即可实现排污要求;当污水坑内的液位继续升高到高液位的Ⅱ值时，启动另一台排水泵，两台排水泵同时工作，以达到排污要求;当污水坑内的液位低于较低液位Ⅰ值时，两台排水泵全部停止。
现有的控制电路比较复杂，如用PLC控制，而且成本较高。
而且，现有的控制电路不能够实现主、备排水泵的持续开启，当污水坑内的液位高于设定值时，排水泵便开启，低于时便关闭，而污水坑有时会处于一个动态的排污过程，这就会造成排水泵频繁的开启、关闭，引发故障。
因此，如何控制污水坑的主排水泵和备排水泵的及时开启与关闭，尤其是根据污水池内的液位变化进行及时的开启与关闭便成为了一个急需要解决的技术问题
目前现有技术中有采用两台排水泵排水来达到控制水位的目的，如中国专利CN202541794U，一种船用连杆浮球排水装置，公开日期2012年11月21日，该实用新型公开了一种船用连杆浮球排水装置，在船底安装一密闭的地漏水收集箱，在收集箱中安装连杆浮球液位控制器，并在箱外安装自吸泵;该方案采用两个浮球开关控制一台自吸泵的排水，满足船舶排放的生活废水。但它仅适用于水位上升速度小于水泵排水量的情况，对于建筑、农业、化工水厂等行业或日常生活的污水池，由于存在水位上升速度较快的情况，采用该装置控制水位的上升，需要效率高的排水泵，但能耗较高，其使用范围受到限制。
有鉴于此，特提出本实用新型。
实用新型内容
本实用新型要解决的技术问题在于克服现有技术的不足，提供一种污水排水泵水位控制系统，解决现有排水泵控制电路复杂，成本高的问题，同时，克服了污水池中水位上升较快，不能及时排水的情况，并且降低了排水泵的能源消耗，达到了节能的效果。
为解决上述技术问题，本实用新型采用了如下的技术方案：
一种污水排水泵水位控制系统，包括至少两个由液位控制开启/关闭的控制开关，控制开关设置在污水池中对应不同的水位高度，各个所述的控制开关分别串联连接继电器，各个所述继电器的一个触点串联连接后与一个控制开关并联连接。
使用多个控制开关不同水位高度的设置，可以根据污水池具体的排水情况，对控制开关高度进行针对性的设置。
进一步地，所述的控制开关包括第一控制开关和第二控制开关，第一控制开关设置在污水池中的水位高度低于第二控制开关设置在污水池中的水位高度，第一控制开关串联连接第一继电器，第二控制开关串联连接第二继电器，第一继电器的一个触点与第二继电器的一个触点串联后与第二控制开关并联连接。
进一步地，所述的控制开关为液位开关，所述液位开关为常开开关。
进一步地，所述控制开关为浮球开关。
进一步地，所述第一继电器的另一触点连接第一排水泵，第二继电器的另一触点连接第二排水泵。使用继电器控制两个排水泵的工作，可以在水位上升较快的情况下，保证排水的及时性。
进一步地，还包括第一手动开关和第二手动开关，第一手动开关与第一继电器的另一触点并联，第二手动开关与第二继电器的另一触点并联，所述的手动开关为常开型开关。在控制电路或是继电器等出现故障时，可以采用手动排水，保证污水池的排水情况，
进一步地，所述继电器的触点为动合型触点。
进一步地，还包括第三控制开关和报警装置，所述第三控制开关与报警装置串联，所述第三控制开关设置在污水池中对应水位高度高于所述第二控制开关设置在污水池中对应水位高度。报警装置的使用，可以在控制电路或是继电器等出现故障或污水池中水位上升较快时，发出警告，以便工作人员采取相应的措施。
进一步地，所述的第三控制开关设置在污水池中对应的水位高度为污水池最高水位的80%～95%。
进一步地，还包括切换开关，切换开关第一端口与第一排水泵连接，第二端口与第一继电器的另一触点连接，第三端口与第二排水泵连接，第四端口与第二继电器的另一触点连接。切换开关的使用，可以进行两台排水泵的与相应控制电路的切换。

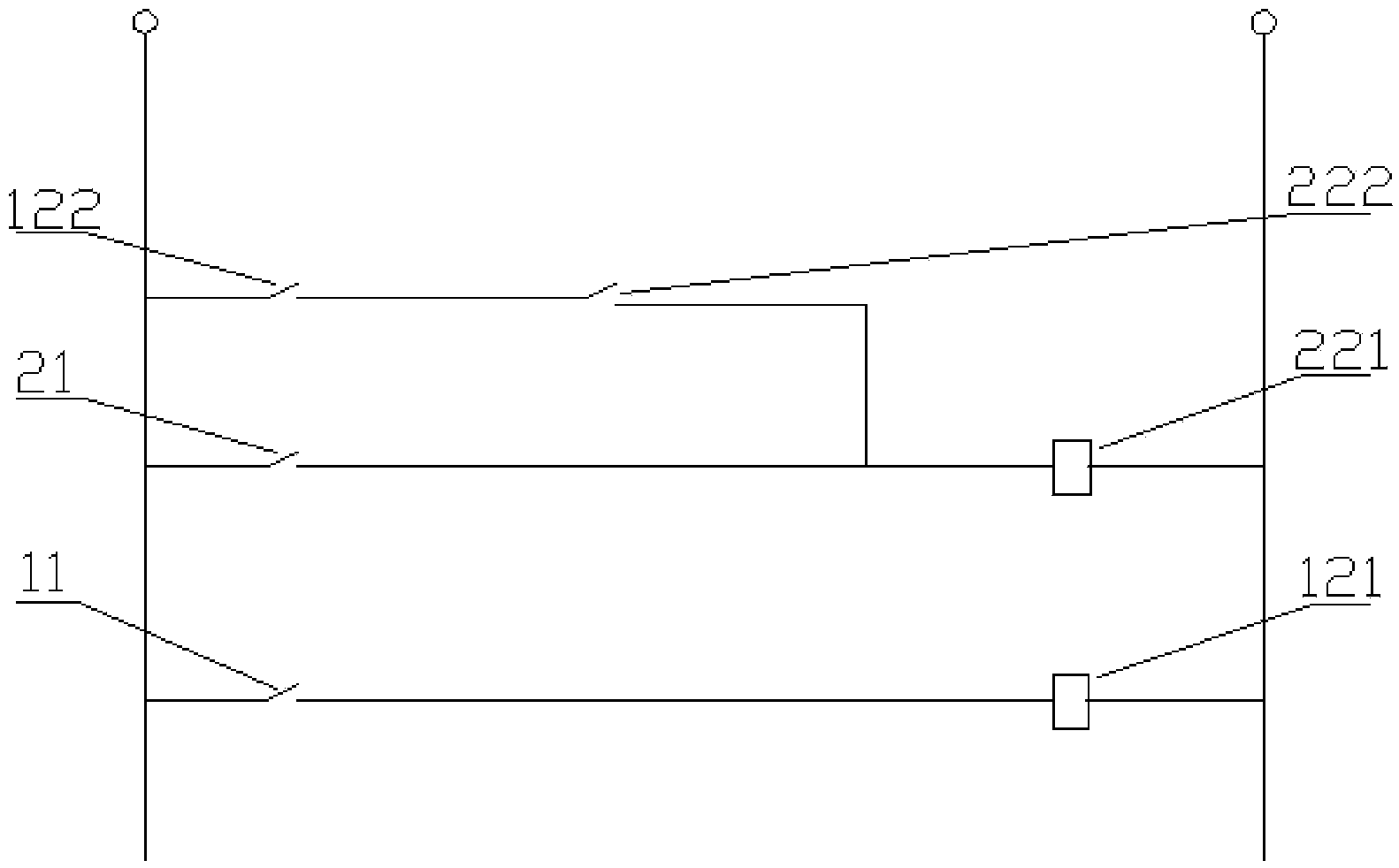

本实用新型的一种污水排水泵水位控制系统，当使用两台排水泵工作时，污水池中水位低时，两台排水泵均不工作，此时第一继电器触点和第二继电器触点处于常开状态;当污水池中水位上升，到达第一控制开关时，第一控制开关闭合，第一继电器通电，与第一继电器的另一个触点串联的第一排水泵工作，此时第一继电器的触点闭合并保持闭合状态。
当水位继续上升到达第二控制开关时，第二控制开关闭合，第二继电器通电，与第二继电器的另一个触点串联的第二排水泵工作，此时第二继电器的触点闭合并保持闭合状态。
此时，如果水位继续上升，两台排水泵均处于排水工作状态。
当污水池中水位逐渐下降，退至第二控制开关以下时，虽然第二控制开关断开，由于第一继电器触点和第二继电器触点处于接通状态，两台排水泵继续排水。污水池中水位退至第一控制开关以下时，第一控制开关断开，第一继电器断电，第一继电器触点断开，则两台排水泵同时停止工作。
本实用新型通过控制开关及污水池中污水液面高度控制排水泵工作情况，实现自动排水，排水泵可单独或多台同时工作，不需要人工操作，排水过程全自动完成，控制系统简单，可以减少人工成本，并能节约能源。
