申请日2017.12.13
公开(公告)日2018.03.13
IPC分类号B01D33/15; B01D33/17; B01D33/76
摘要
一种污水处理初级过滤装置，本发明涉及发明名称=(污水) or 发明名称=(废水) or 发明名称=(水处理) or 发明名称=(污泥) or 发明名称=(渗滤液) or 发明名称=(渗沥液)处理设备技术领域;两个对称设置的环圈之间连接有数个连杆，每个连杆上均固定有过滤网，两个环圈的中部通过横杆连接有连接轴，其中一侧的连接轴与一号电机的输出轴连接，另一侧的连接轴外端旋接在支架中的旋转孔内;所述的运输带设置在由环圈和连杆构成的整体内部空间内;所述的运输带的两端均设有传动轴，其中一侧的传动轴的一端与二号电机的输出轴连接，另一侧的传动轴的两端均旋接在支架底部通槽两侧壁的旋接孔内。简单的构造极大地方便维修人员对设备进行维修，提高维修效率，且整个过滤过程无需人工操作，排出的悬浮杂质直接送至垃圾运输车中，实用性更强。
权利要求书

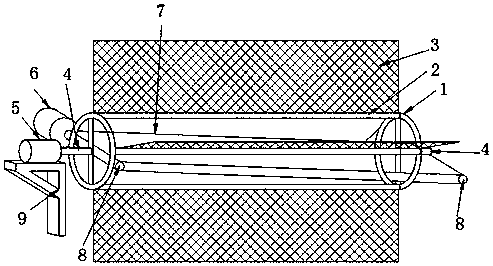

1.一种污水处理初级过滤装置，其特征在于：它包含环圈、连杆、过滤网、连接轴、一号电机、二号电机、运输带、传动轴、支架;两个对称设置的环圈之间连接有数个连杆，每个连杆上均固定有过滤网，两个环圈的中部通过横杆连接有连接轴，其中一侧的连接轴与一号电机的输出轴连接，另一侧的连接轴外端旋接在支架中的旋转孔内;所述的运输带设置在由环圈和连杆构成的整体内部空间内;所述的运输带的两端均设有传动轴，其中一侧的传动轴的一端与二号电机的输出轴连接，另一侧的传动轴的两端均旋接在支架底部通槽两侧壁的旋接孔内。
2.根据权利要求1所述的一种污水处理初级过滤装置，其特征在于：所述的一号电机和二号电机均通过电机支架固定在原污水渠道上部。
3.根据权利要求1所述的一种污水处理初级过滤装置，其特征在于：所述的运输带为网状运输带。
4.根据权利要求1所述的一种污水处理初级过滤装置，其特征在于：所述的运输带倾斜设置在由环圈和连杆构成的内部空间内。
5.根据权利要求1所述的一种污水处理初级过滤装置，其特征在于：所述的一号电机和二号电机设置在同一侧。
6.根据权利要求1所述的一种污水处理初级过滤装置，其特征在于：它的工作原理：一号电机带动固定在连杆上的过滤网旋转，当过滤网经过原污水渠道内后，将原污水中的悬浮杂质捞出，在旋转的过程中，捞出的杂质会随着过滤网的不断倾斜而掉落在运输带上，二号电机带动运输带工作，将掉落其上的悬浮杂质运输至垃圾运输车中。
说明书
一种污水处理初级过滤装置
技术领域
本发明涉及污水处理设备技术领域，具体涉及一种污水处理初级过滤装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
原污水经过格栅之后进入沉砂池，经过砂水分离器的污水进入初次沉淀池进行一级处理，初次沉淀池的出水进入生物处理设备后再进入二次沉淀池，二次沉淀池出水经过消毒后可以排放，也可以进入三级处理再进一步进行处理。
目前原污水是经过格栅对较大的悬浮物或者颗粒物进行去除，格栅捞出的悬浮杂质落入后方的手推车中，一定时间后，人工拖至脱水间进行脱水处理或者拖至垃圾运输车和脱水污泥一起运至垃圾处理站，这无疑会增加人工劳动力，由于格栅结构较复杂，当其中有齿发生损坏时，需要的维修时间也较长，不利于设备的运行，亟待改进。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的污水处理初级过滤装置，简单的构造极大地方便维修人员对设备进行维修，提高维修效率，且整个过滤过程无需人工操作，排出的悬浮杂质直接送至垃圾运输车中，实用性更强。
为实现上述目的，本发明采用的技术方案是：它包含环圈、连杆、过滤网、连接轴、一号电机、二号电机、运输带、传动轴、支架;两个对称设置的环圈之间连接有数个连杆，每个连杆上均固定有过滤网，两个环圈的中部通过横杆连接有连接轴，其中一侧的连接轴与一号电机的输出轴连接，另一侧的连接轴外端旋接在支架中的旋转孔内;所述的运输带设置在由环圈和连杆构成的整体内部空间内;所述的运输带的两端均设有传动轴，其中一侧的传动轴的一端与二号电机的输出轴连接，另一侧的传动轴的两端均旋接在支架底部通槽两侧壁的旋接孔内。
进一步地，所述的一号电机和二号电机均通过电机支架固定在原污水渠道上部。
进一步地，所述的运输带为网状运输带。
进一步地，所述的运输带倾斜设置在由环圈和连杆构成的内部空间内。
进一步地，所述的一号电机和二号电机设置在同一侧。
本发明的工作原理：一号电机带动固定在连杆上的过滤网旋转，当过滤网经过原污水渠道内后，将原污水中的悬浮杂质捞出，在旋转的过程中，捞出的杂质会随着过滤网的不断倾斜而掉落在运输带上，二号电机带动运输带工作，将掉落其上的悬浮杂质运输至垃圾运输车中(在运输带的下端再倾斜设置一段运输带，将悬浮杂质进行一定高度的提升，方便送入垃圾运输车)。
采用上述结构后，本发明有益效果为：本发明所述的一种污水处理初级过滤装置，简单的构造极大地方便维修人员对设备进行维修，提高维修效率，且整个过滤过程无需人工操作，排出的悬浮杂质直接送至垃圾运输车中，实用性更强，本发明具有结构简单，设置合理，制作成本低等优点。
