申请日2016.01.23
公开(公告)日2016.08.24
IPC分类号C02F9/14
摘要
本实用新型提供一种方便更换的污水处理设备，包括外壳，所述外壳底端设置有底座，所述外壳一端设置有进水口，且所述外壳另一端设置有出水口，所述进水口和所述出水口连通，所述外壳表面安装有两个固定圈，两个所述固定圈侧壁设置有固定头，且所述固定头固定与所述外壳连接的回流管，所述外壳内部设置有初级过滤器，且所述初级过滤器一侧设置有炭化过滤层，所述炭化过滤层一侧设置有安装于所述外壳内部的生物膜过滤层。本实用新型是能够更换内部的污水处理结构的设备，该设备具有处理污水能力快的作用，使得污水更容易得到净化，净化污水简便，使用寿命久，结构紧凑，炭化过滤层直接使用活性碳进行吸附，吸附效果好且价格便宜。
权利要求书

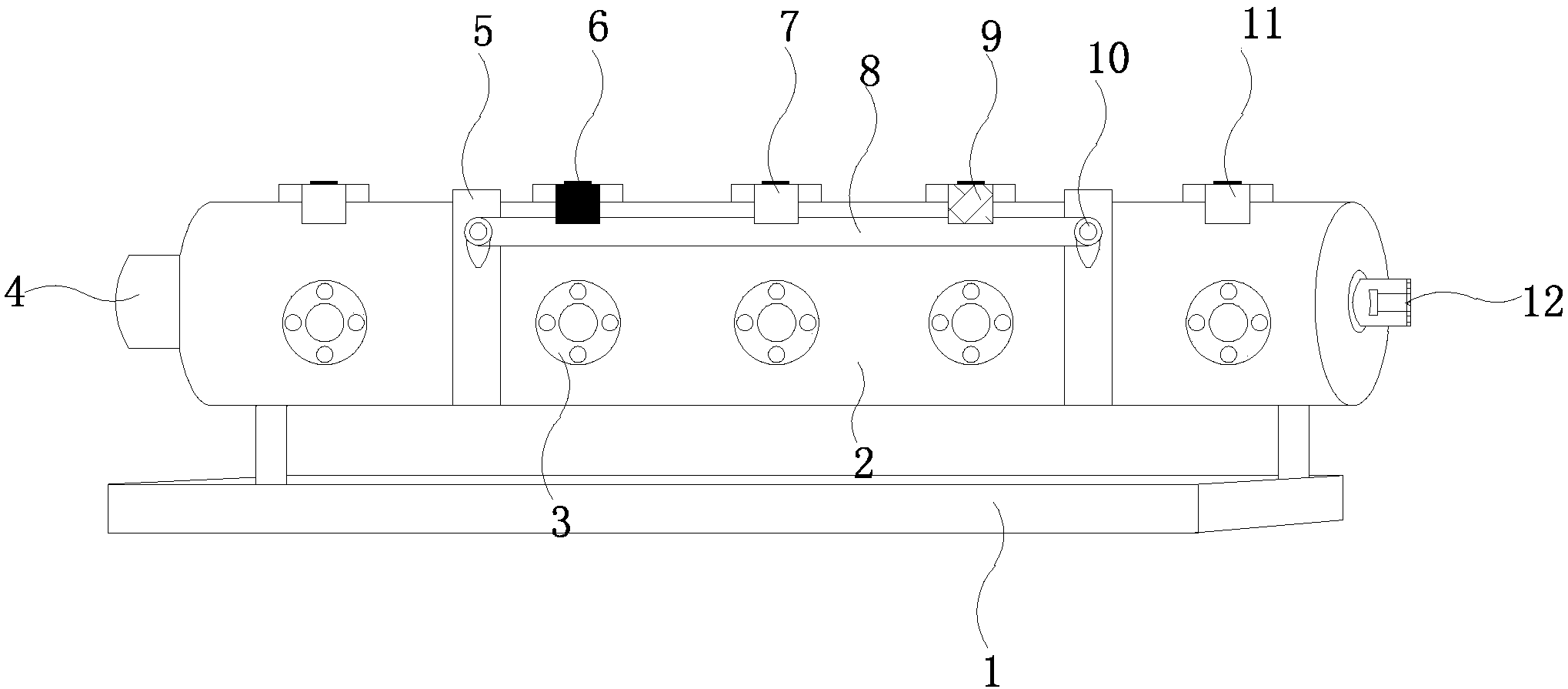

1.一种方便更换的污水处理设备，包括外壳(2)，其特征在于，所述外壳(2)底端设置有底座(1)，所述外壳(2)一端设置有进水口(4)，且所述外壳(2)另一端设置有出水口(12)，所述进水口(4)和所述出水口(12)连通，所述外壳(2)表面安装有两个固定圈(5)，两个所述固定圈(5)侧壁设置有固定头(10)，且所述固定头(10)固定与所述外壳(2)连接的回流管(8)，所述外壳(2)内部设置有初级过滤器(6)，且所述初级过滤器(6)一侧设置有炭化过滤层(7)，所述炭化过滤层(7)一侧设置有安装于所述外壳(2)内部的生物膜过滤层(9)。
2.根据权利要求1所述的一种方便更换的污水处理设备，其特征在于，所述外壳(2)侧壁设置有与所述初级过滤器(6)、所述炭化过滤层(7)和所述生物膜过滤层(9)分别连接的安装盘(3)。
3.根据权利要求1所述的一种方便更换的污水处理设备，其特征在于，所述外壳(2)内部设置有与所述出水口(12)连接的精密过滤器(11)。
4.根据权利要求1所述的一种方便更换的污水处理设备，其特征在于，所述炭化过滤层(7)表面设置有若干个均匀分布的过滤孔(14)，且所述炭化过滤层(7)侧壁设置有固定接口(13)。
5.根据权利要求1所述的一种方便更换的污水处理设备，其特征在于，所述炭化过滤层(7)内部设置有碳化层(15)、吸附层和微生物层(17)，且所述吸附层(16)位于所述碳化层(15)和所述生物层(17)之间。
说明书
一种方便更换的污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体为一种方便更换的污水处理设备。
背景技术
随着社会的快速发展，环境污染越来越严重，污水处理设备适宜各个领域的污水处理和化工等行业的有机污水处理，所谓原生污水就是城市直接排放未经处理的生活或者是工业废水，现阶段的利用方法是原生污水直接进入污水源热泵系统进行换热，在消耗少量电力的情况下为城市建筑物室内制冷供暖。污水再利用有几个技术难点需要克服：堵塞，腐蚀，换热效率。城市原生污水直接进入污水换热器进行换热后，换取的热量由污水源热泵内部的热泵做功传递到室内。镇污水垃圾处理设施建设推动了环保产业发展，到2020年城市污水处理率将不低于90%，我国污水处理业务市场空间广阔。此外，国家鼓励利用再生水的政策，也将对污水深度处理业务提供广阔的市场空间。我国污水处理建设的严峻形势，县城和建制镇污水处理率较低的现状，为污水处理市场的建设、运营投资均带来巨大投资空间。目前一些污水处理设备净化时间长，净化效果差，处理费用昂贵。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种方便更换的污水处理设备。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种方便更换的污水处理设备，包括外壳，所述外壳底端设置有底座，所述外壳一端设置有进水口，且所述外壳另一端设置有出水口，所述进水口和所述出水口连通，所述外壳表面安装有两个固定圈，两个所述固定圈侧壁设置有固定头，且所述固定头固定与所述外壳连接的回流管，所述外壳内部设置有初级过滤器，且所述初级过滤器一侧设置有炭化过滤层，所述炭化过滤层一侧设置有安装于所述外壳内部的生物膜过滤层。
作为本实用新型的一种优选技术方案，所述外壳侧壁设置有与所述初级过滤器、所述炭化过滤层和所述生物膜过滤层分别连接的安装盘。
作为本实用新型的一种优选技术方案，所述外壳内部设置有与所述出水口连接的精密过滤器。
作为本实用新型的一种优选技术方案，所述炭化过滤层表面设置有若干个均匀分布的过滤孔，且所述炭化过滤层侧壁设置有固定接口。
作为本实用新型的一种优选技术方案，所述炭化过滤层内部设置有碳化层、吸附层和微生物层，且所述吸附层位于所述碳化层和所述生物层之间。
本实用新型所达到的有益效果是：
1、本实用新型是能够更换内部的污水处理结构的设备，该设备具有处理污水能力快的作用，使得污水更容易得到净化，净化污水简便，使用寿命久，结构紧凑，炭化过滤层直接使用活性碳进行吸附，吸附效果好且价格便宜。
2、该污水处理设备能够使得污水再利用，节能环保，无污染。能高效地进行固液分离，将废水中的悬浮物质、胶体物质、生物单元流失的微生物菌群与已净化的水分开。出水水质好，使处理单元水力停留时间大大的缩短，生物反应器的占地面积相应减少。使一些大分子难降解有机物的停留时间变长，有利于它们的分解，内部处理污水设备能够进行简单的更换。
