申请日2015.12.21
公开(公告)日2016.05.11
IPC分类号C02F9/04; C02F101/20; C02F103/10
摘要
本发明公开了一种矿井涌水处理系统及其使用方法，主要解决现有技术中存在的矿井涌水中污染物浓度波动大，存在某些时段未经处理即已达标的情况，也存在某些时段污染物浓度很高，处理后仍未能达标的情况的问题。该矿井涌水处理系统包括依次连通的第一重金属离子检测仪、调节池、混合反应池、絮凝反应池、沉淀池、PH回调池、中间水池、过滤机构、第二重金属离子检测仪、放流水池;第一重金属离子检测仪和第二重金属离子检测仪均具有达标水出口和未达标水出口;第一重金属离子检测仪和第二重金属离子检测仪的达标水出口均与放流水池连通，其未达标水出口均与调节池连通。通过上述方案，本发明达到了使处理后的矿井涌水达标的目的。

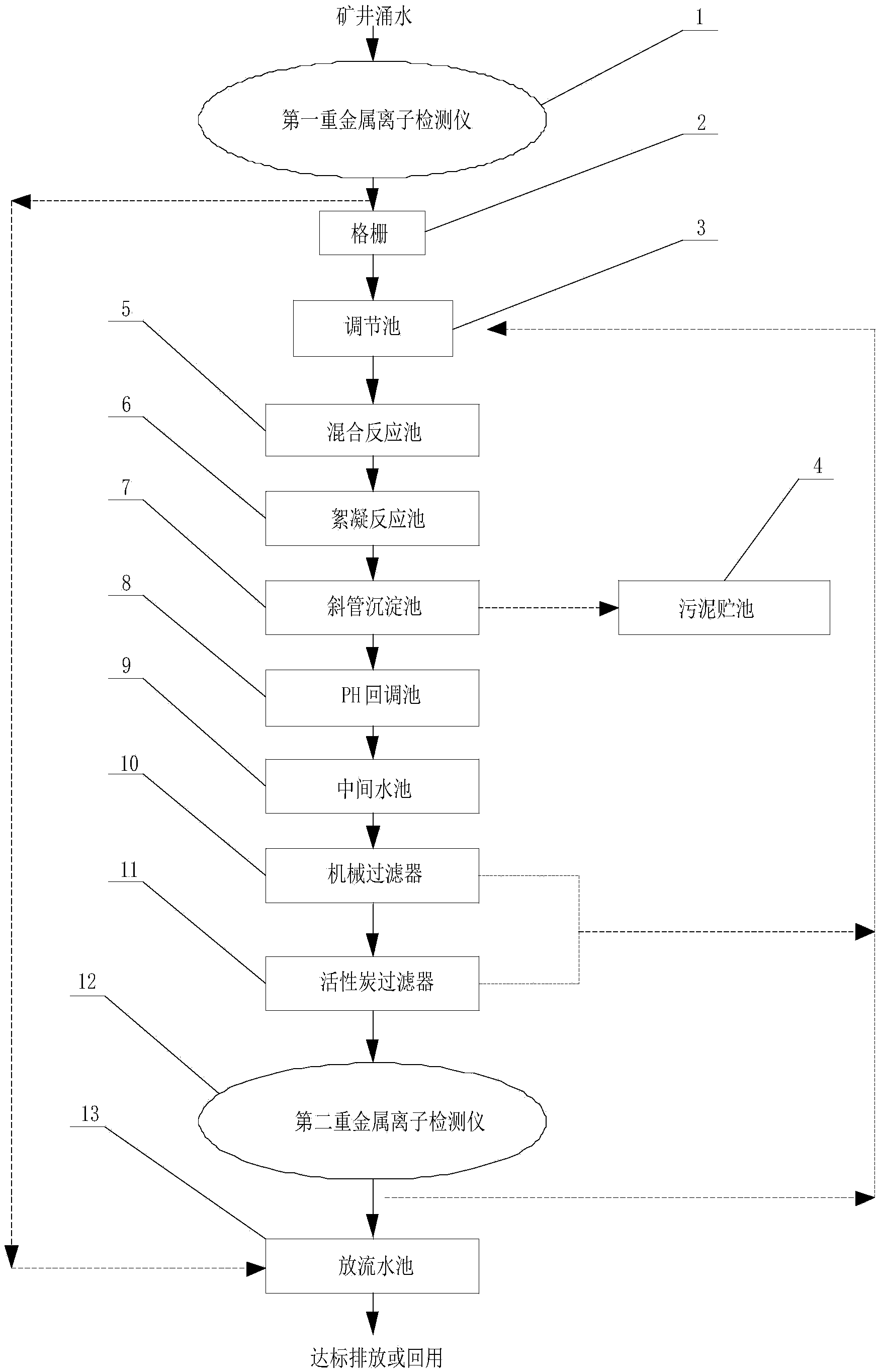

摘要附图
权利要求书
1.一种矿井涌水处理系统，其特征在于，包括依次连通的第一重金属离子检测仪(1)、调节池(3)、混合反应池(5)、絮凝反应池(6)、沉淀池、PH回调池(8)、中间水池(9)、过滤机构、第二重金属离子检测仪(12)、放流水池(13);第一重金属离子检测仪(1)和第二重金属离子检测仪(12)均具有达标水出口和未达标水出口;第一重金属离子检测仪(1)和第二重金属离子检测仪(12)的达标水出口均与放流水池(13)连通，其未达标水出口均与调节池(3)连通。
2.根据权利要求1所述的矿井涌水处理系统，其特征在于，过滤机构包括机械过滤器(10)和活性炭过滤器(11);中间水池(9)、机械过滤器(10)、活性炭过滤器(11)、第二重金属离子检测仪(12)依次连通。
3.根据权利要求2所述的矿井涌水处理系统，其特征在于，机械过滤器(10)为具有反冲洗功能的机械过滤器(10);活性炭过滤器(11)为具有反冲洗功能的活性炭过滤器(11);机械过滤器(10)和活性炭过滤器(11)的反冲洗出水口均与调节池(3)连通。
4.根据权利要求3所述的矿井涌水处理系统，其特征在于，第一重金属离子检测仪(1)的达标水出口与调节池(3)之间连通有格栅(2)。
5.根据权利要求4所述的矿井涌水处理系统，其特征在于，沉淀池连通有污泥贮池(4);沉淀池为斜管沉淀池(7)。
6.根据权利要求1-5任一项所述的矿井涌水处理系统的使用方法，其特征在于，包括以下步骤：
(a)矿井涌水通过第一重金属离子检测仪检测其是否达到排放标准，否，则执行步骤(b)至(f)，是，则执行步骤(g);
(b)将步骤(a)的矿井涌水通过格栅过滤后依次进入调节池、混合反应池;
(c)在混合反应池中加入絮凝剂混合均匀，使矿井涌水中的悬浮物集聚在一起;
(d)步骤(c)的混合液通过斜管沉淀池分成悬浮物和液体，悬浮物进入污泥贮池中，液体备用;
(e)在步骤(d)的液体中加入中和药剂混合均匀后进入PH回调池，使PH值为6.5-7.5后，进入中间水池备用;
(f)在步骤(e)的液体中加入絮凝剂混合均匀后，依次进入机械过滤器、活性炭过滤器过滤后得到滤液;滤液进入第二重金属离子检测仪检测其是否达到排放标准，否，则执行步骤(b)至(f)，是，则执行步骤(g);
(g)进入放流水池。
7.根据权利要求6所述的矿井涌水处理系统的使用方法，其特征在于，机械过滤器和活性炭过滤器的反冲洗污水均进入调节池。
8.根据权利要求7所述的矿井涌水处理系统的使用方法，其特征在于，絮凝剂为DTCR、PAC、PAM中任一种或多种。
9.根据权利要求8所述的矿井涌水处理系统的使用方法，其特征在于，中和药剂为HCl。
说明书
矿井涌水处理系统及其使用方法
技术领域
本发明涉及废水处理领域，具体地说，是涉及一种矿井涌水处理系统。
背景技术
矿井涌水量是指流入矿井巷道内的地表水、裂隙水、老窿水、岩溶水等。矿井涌水的水中主要污染物为各种重金属离子、悬浮物、大肠菌群及各种选矿药剂，其中超标污染物成分通常为重金属离子。由于含有重金属离子超标，直接排放给环境带来危害。并且很多矿区用水紧张，经处理后的矿井水可作为生产用水，既可以保护环境又可以缓解矿区用水紧张的状况。
现有矿井涌水处理系统存在的缺陷为矿井涌水中污染物浓度波动大，存在某些时段未经处理即已达标的情况，也存在某些时段污染物浓度很高，处理后仍未能达标的情况。
发明内容
本发明要解决的问题是矿井涌水中污染物浓度波动大，存在某些时段未经处理即已达标的情况，也存在某些时段污染物浓度很高，处理后仍未能达标的情况。
为了解决上述问题，本发明提供如下技术方案：
矿井涌水处理系统包括依次连通的第一重金属离子检测仪、调节池、混合反应池、絮凝反应池、沉淀池、PH回调池、中间水池、过滤机构、第二重金属离子检测仪、放流水池;第一重金属离子检测仪和第二重金属离子检测仪均具有达标水出口和未达标水出口;第一重金属离子检测仪和第二重金属离子检测仪的达标水出口均与放流水池连通，其未达标水出口均与调节池连通。
具体地，过滤机构包括机械过滤器和活性炭过滤器;中间水池、机械过滤器、活性炭过滤器、第二重金属离子检测仪依次连通。
具体地，机械过滤器为具有反冲洗功能的机械过滤器;活性炭过滤器为具有反冲洗功能的活性炭过滤器;机械过滤器和活性炭过滤器的反冲洗出水口均与调节池连通。
具体地，第一重金属离子检测仪的达标水出口与调节池之间连通有格栅。
具体地，沉淀池连通有污泥贮池;沉淀池为斜管沉淀池。
矿井涌水处理系统的使用方法包括以下步骤：
(a)矿井涌水通过第一重金属离子检测仪检测其是否达到排放标准，否，则执行步骤(b)至(f)，是，则执行步骤(g);
(b)将步骤(a)的矿井涌水通过格栅过滤后依次进入调节池、混合反应池;
(c)在混合反应池中加入絮凝剂混合均匀，使矿井涌水中的悬浮物集聚在一起;
(d)步骤(c)的混合液通过斜管沉淀池分成悬浮物和液体，悬浮物进入污泥贮池中，液体备用;
(e)在步骤(d)的液体中加入中和药剂混合均匀后进入PH回调池，使PH值为6.5-7.5后，进入中间水池备用;
(f)在步骤(e)的液体中加入絮凝剂混合均匀后，依次进入机械过滤器、活性炭过滤器过滤后得到滤液;滤液进入第二重金属离子检测仪检测其是否达到排放标准，否，则执行步骤(b)至(f)，是，则执行步骤(g);
(g)进入放流水池。
具体地，机械过滤器和活性炭过滤器的反冲洗污水均进入调节池。
具体地，絮凝剂为DTCR、PAC、PAM中任一种或多种;絮凝剂也可为其他絮凝剂。
具体地，中和药剂为HCl;中和药剂也可其他稳定的酸类。
与现有技术相比，本发明具有以下有益效果：本发明在进水端设置第一重金属离子检测仪，在出水端设置第二重金属离子检测仪，若矿井涌水污染物未超标，则矿井涌水直接进入放流水池，不进入处理系统，减少能耗和药剂的浪费;若矿井涌水污染物超标，经系统处理后仍未能达标，则回到系统进水端，再次进行处理，直至出水达标，杜绝了突发情况下出水不达标造成污染排放事故的隐患。
