申请日2016.01.21
公开(公告)日2016.07.13
IPC分类号C02F9/08
摘要
本实用新型涉及一种同时使用UV和H2O2的污水处理系统，通过沿工艺路线方向依次连接设置气液混合装置、超声波催化装置和紫外催化装置，并与所述气液混合装置的进水端连接设置H2O2气体发生器，所述气液混合装置的出水端连接设置加压水泵;进行污水处理时，先利用气液混合装置将H2O2气体和待处理污水进行充分混合，之后利用超声波催化装置内超声波的空化效应并结合紫外催化装置内的紫外光催化作用使得H2O2化学键发生断裂并产生大量羟基自由基，从而进一步利用所述羟基自由基对污水中抗生素进行降解，降解速率快，降解效率高，降解效果好，数据表明，本实用新型所述污水处理系统对污水中抗生素的降解率高达95%。
权利要求书

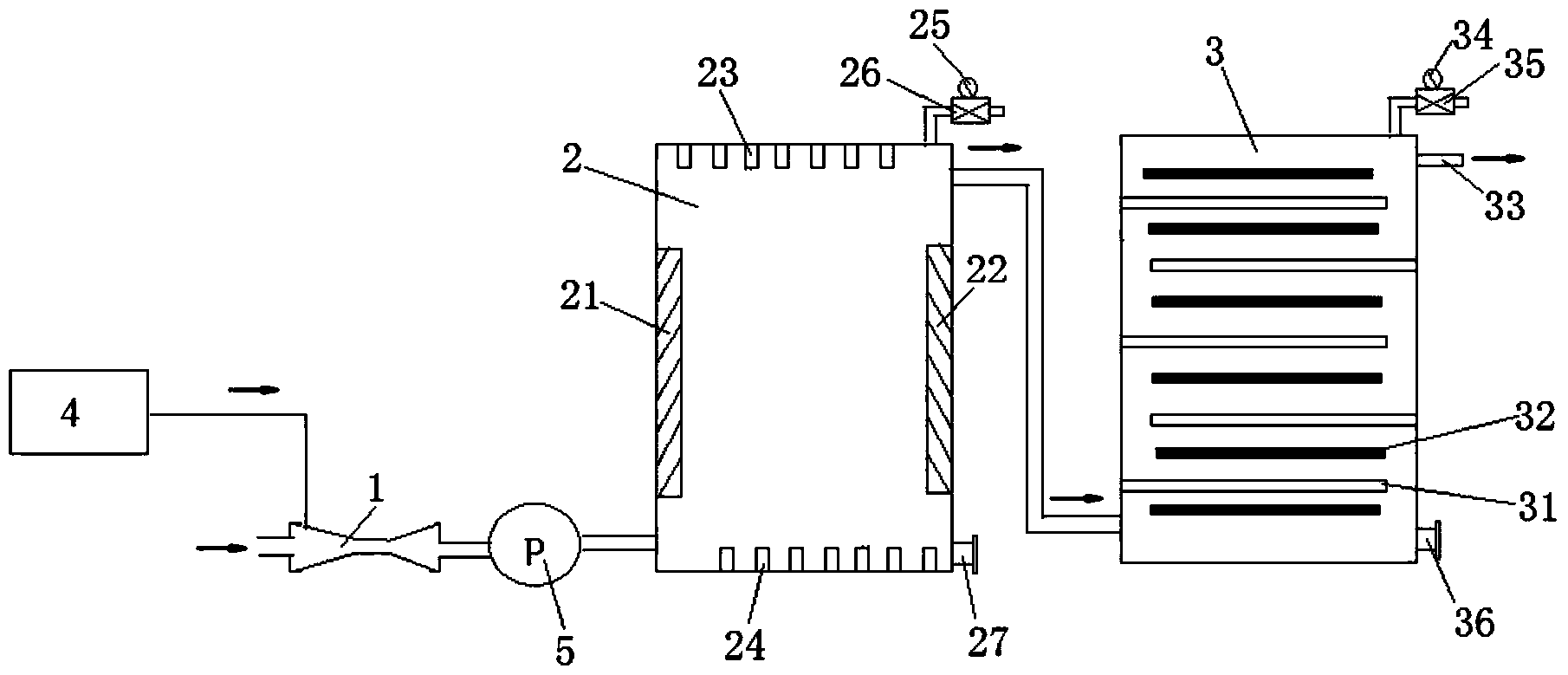

1.一种同时使用UV和H2O2的污水处理系统，其特征在于，沿工艺路线方向依次连接设置气液混合装置(1)、超声波催化装置(2)和紫外催化装置(3);
所述气液混合装置(1)的进水端连接设置H2O2气体发生器(4)，所述气液混合装置(1)的出水端连接设置加压水泵(5);
所述超声波催化装置(2)的下部与所述加压水泵(5)的出水端连通设置，所述超声波催化装置(2)的内部侧壁上设置能发出超声波的超声波震板;
所述紫外催化装置(3)的下部与所述超声波催化装置(2)的上部连通设置，所述紫外催化装置(3)的内部沿竖直方向交错设置多个流道板(31)，以在所述紫外催化装置(3)的内部形成S形流道，相邻两个所述流道板(31)之间设置紫外光发射装置(32)，所述紫外催化剂装置的上部设置排水口(33)。
2.根据权利要求1所述的同时使用UV和H2O2的污水处理系统，其特征在于，所述气液混合装置(1)为管状结构，沿所述气液混合装置(1)的进水端至出水端方向，所述气液混合装置(1)的内径先减小后增大。
3.根据权利要求1所述的同时使用UV和H2O2的污水处理系统，其特征在于，所述超声波震板包括第一超声波震板(21)和第二超声波震板(22)，所述第一超声波震板(21)发出超声波的频率大于所述第二超声波震板(22)发出超声波的频率。
4.根据权利要求3所述的同时使用UV和H2O2的污水处理系统，其特征在于，所述第一超声波震板(21)和第二超声波震板(22)呈相对设置。
5.根据权利要求1所述的同时使用UV和H2O2的污水处理系统，其特征在于，所述超声波催化装置(2)的内部顶壁上设置使水体均匀分布的上扰流板(23)，所述超声波催化装置(2)的内部底壁上设置使水体均匀分布的下扰流板(24)。
6.根据权利要求1所述的同时使用UV和H2O2的污水处理系统，其特征在于，所述超声波催化装置(2)的顶部设有第一压力表(25)和第一自动泄压阀(26)。
7.根据权利要求1所述的同时使用UV和H2O2的污水处理系统，其特征在于，所述超声波催化装置(2)的底部设有第一污水排空口(27)。
8.根据权利要求1所述的同时使用UV和H2O2的污水处理系统，其特征在于，所述紫外催化装置(3)的顶部设有第二压力表(34)和第二自动泄压阀(35)。
9.根据权利要求1所述的同时使用UV和H2O2的污水处理系统，其特征在于，所述紫外催化装置(3)的底部设有第二污水排空口(36)。
10.根据权利要求1所述的同时使用UV和H2O2的污水处理系统，其特征在于，所述流道板(31)为透光流道板，所述紫外发生装置为紫外灯。
说明书
一种同时使用UV和H2O2的污水处理系统
技术领域
本实用新型属于水处理技术领域，具体涉及一种同时使用UV和H2O2的污水处理系统。
背景技术
水体环境中的残余抗生素已经越来越受到人们的重视，主要是由于医药污水经不完全处理以及生物污泥中残余抗生素的排放或释放至地表水，从而污染环境水体，此外，粪肥径流也是水体中出现抗生素的主要原因。近年来，水体环境中的残余抗生素在国内、欧洲及美国的污水及地表水中都有所检出，浓度达到纳克每升至微克每升，且在水体中富集后浓度会增加几百倍。
水体环境中的残余抗生素即使在较低浓度时也会对生态环境及人体健康造成影响：一方面会促进环境中微生物的抗药性，使能杀死细菌的有效抗生素剂量不断增加，而随着食物链的富集，这种抗药性最终会转移到危害人体的微生物体内;另一方面饮用水源中抗生素的浓度的提高将会对饮用水的生物安全性构成威胁，尤其是饮用水生物预处理单元以及污水核心生物处理单元。
目前，国内外对水中尤其是饮用水中抗生素的去除主要还是依赖常规的好氧、厌氧或厌氧加好氧的生物处理方法，但由于抗生素所具有的抗药性，使得生物处理方式无法发挥作用，处理后并不能完全达到饮用水标准。
实用新型内容
为了解决现有技术存在的上述问题，本实用新型提供了一种能有效降解水中抗生素的同时使用UV和H2O2的污水处理系统。
本实用新型所采用的技术方案为：
一种同时使用UV和H2O2的污水处理系统，沿工艺路线方向依次连接设置气液混合装置、超声波催化装置和紫外催化装置;
所述气液混合装置的进水端连接设置H2O2气体发生器，所述气液混合装置的出水端连接设置加压水泵;
所述超声波催化装置的下部与所述加压水泵的出水端连通设置，所述超声波催化装置的内部侧壁上设置能发出超声波的超声波震板;
所述紫外催化装置的下部与所述超声波催化装置的上部连通设置，所述紫外催化装置的内部沿竖直方向交错设置多个流道板，以在所述紫外催化装置的内部形成S形流道，相邻两个所述流道板之间设置紫外光发射装置，所述紫外催化剂装置的上部设置排水口。
所述气液混合装置为管状结构，沿所述气液混合装置的进水端至出水端方向，所述气液混合装置的内径先减小后增大。
所述超声波震板包括第一超声波震板和第二超声波震板，所述第一超声波震板发出超声波的频率大于所述第二超声波震板发出超声波的频率。
所述第一超声波震板和第二超声波震板呈相对设置。
所述超声波催化装置的内部顶壁上设置使水体均匀分布的上扰流板，所述超声波催化装置的内部底壁上设置使水体均匀分布的下扰流板。
所述超声波催化装置的顶部设有第一压力表和第一自动泄压阀。
所述超声波催化装置的底部设有第一污水排空口。
所述紫外催化装置的顶部设有第二压力表和第二自动泄压阀。
所述紫外催化装置的底部设有第二污水排空口。
所述流道板为透光流道板，所述紫外发生装置为紫外灯。
本实用新型的有益效果为：
1、本实用新型所述的同时使用UV和H2O2的污水处理系统，通过沿工艺路线方向依次连接设置气液混合装置、超声波催化装置和紫外催化装置，并与所述气液混合装置的进水端连接设置H2O2气体发生器，所述气液混合装置的出水端连接设置加压水泵;进行污水处理时，先利用气液混合装置将H2O2气体和待处理污水进行充分混合，之后利用超声波催化装置内超声波的空化效应并结合紫外催化装置内的紫外光催化作用使得H2O2化学键发生断裂并产生大量羟基自由基，从而进一步利用所述羟基自由基对污水中抗生素进行降解，降解速率快，降解效率高，降解效果好，数据表明，本实用新型所述污水处理系统对污水中抗生素的降解率高达95%。
2、本实用新型所述的同时使用UV和H2O2的污水处理系统，通过设置所述气液混合装置为管状结构，沿所述气液混合装置的进水端至出水端方向，所述气液混合装置的内径先减小后增大，从而将H2O2气体通入所述气液混合装置的进水端后，H2O2气体与水流进行初步混合形成气液混合体系并一起向前移动，直至达到内径最小处时，气液混合体系内部蓄积能量最大，之后通过内径最小处继续向前移动时，内径的突然增大，使得气液混合体系内部蓄积的能量瞬时释放，进而使得气体的气泡破碎形成极微小气泡并溶解于水中，气液混合更为充分，进一步将上述充分混合后的气液混合体系依次通入超声波催化装置和紫外催化装置，最终有利于进一步提高抗生素的降解速率和降解效果。
