申请日2016.01.05
公开(公告)日2016.04.13
IPC分类号G01N35/00
摘要

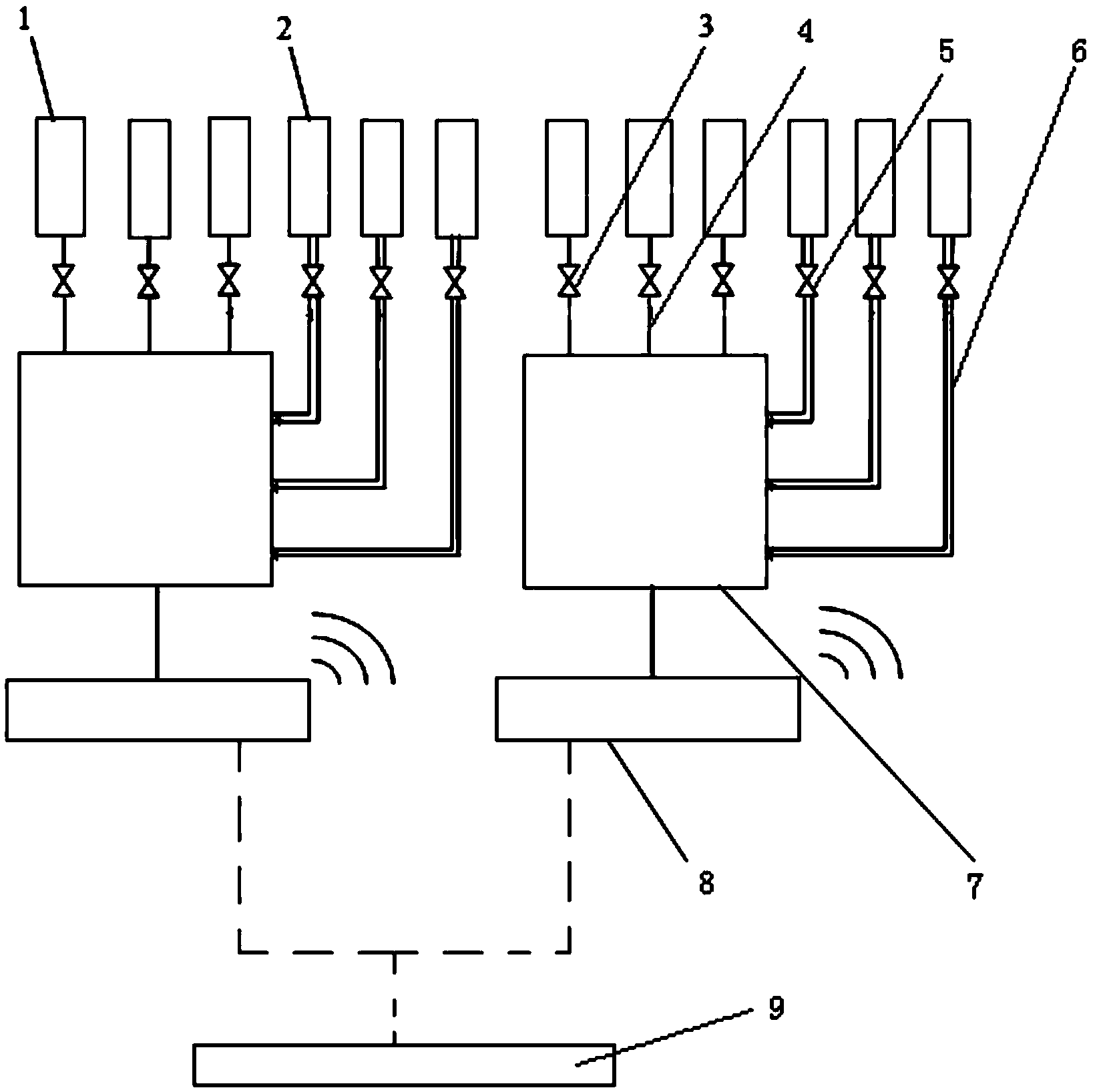

本发明涉及垃圾填埋场沼气和渗滤液多参数一体化远程在线监控系统，包括：至少一个检测模块、数据传输模块及监控装置。检测模块包括：气体检测组件及液体检测组件。气体检测组件包括：多根气体取样管、抽气泵及沼气分析仪。多根气体取样管的一端分别设置在垃圾填埋场的多个气体采样点，另一端与抽气泵连接;抽气泵与沼气分析仪连接;液体检测组件包括：多根液体取样管、水泵及渗沥液分析仪。多根液体取样管的一端分别设置在垃圾填埋场的多个渗沥液采样点，另一端与水泵连接;水泵与渗沥液分析仪连接。该在线监控系统将沼气和渗沥液检测集成一体，能在线实时监测收集到的沼气和渗沥液检测参数，在监测过程可分时检测多个不同的测点。
权利要求书
1.一种垃圾填埋场沼气和渗沥液多参数一体化远程在线监控系统，其特征在于，所述远程在线监控系统包括：
至少一个检测模块，所述检测模块包括：气体检测组件及液体检测组件;所述气体检测组件包括：多根气体取样管、抽气泵及沼气分析仪;所述多根气体取样管的一端分别设置在所述垃圾填埋场的多个气体采样点，另一端与所述抽气泵连接;所述抽气泵与所述沼气分析仪连接;所述沼气分析仪用于检测气体试样并生成沼气信息;所述液体检测组件包括：多根液体取样管、水泵及渗沥液分析仪;所述多根液体取样管的一端分别设置在所述垃圾填埋场的多个渗沥液采样点，另一端与所述水泵连接;所述水泵与所述渗沥液分析仪连接;所述渗沥液分析仪用于检测渗沥液试样并生成渗沥液信息;
数据传输模块，与所述沼气分析仪连接以传送所述沼气信息，及与所述渗沥液分析仪连接以传送所述渗沥液信息;
监控装置，用于接收并显示所述沼气信息及所述渗沥液信息。
2.如权利要求1所述的远程在线监控系统，其特征在于，所述气体检测组件还包括：
多个第一电磁阀，分别设置在所述多根气体取样管上;
气体流量计，设置在所述抽气泵与所述沼气分析仪之间;
过滤器，设置在所述气体流量计与所述沼气分析仪之间;
干燥器，设置在所述过滤器与所述沼气分析仪之间。
3.如权利要求2所述的远程在线监控系统，其特征在于，所述气体检测组件还包括：
尾气处理部件，与所述沼气分析仪连接，以对检测后的所述气体试样进行尾气处理;
第一控制单元，与所述多个第一电磁阀及所述抽气泵连接;
其中，进行气体检测时，所述第一控制单元控制所述多个第一电磁阀中的一个所述第一电磁阀打开，其他所述第一电磁阀关闭，同时控制所述抽气泵工作，经过设定时间后，所述气体检测结束，所述第一控制单元控制所述第一电磁阀关闭及所述抽气泵停止工作。
4.如权利要求2所述的远程在线监控系统，其特征在于，
所述气体检测组件包括3根所述气体取样管及3个所述第一电磁阀;3根所述气体取样管分别设置在3个所述气体采样点;3个所述第一电磁阀分别设置在3根所述气体取样管上;
所述沼气信息包括：CH4的浓度信息、CO2的浓度信息、O2的浓度信息及H2S的浓度信息。
5.如权利要求1所述的远程在线监控系统，其特征在于，所述液体检测组件还包括：
多个第二电磁阀，分别设置在所述多根液体取样管上;
浓度调节池，与所述水泵连接;所述渗沥液分析仪与所述浓度调节池连接;
液体流量计，设置在所述水泵与所述浓度调节池之间;
纯水池，通过管道与所述浓度调节池连接;所述管道上设置有单向阀、第二液体流量计、第三电磁阀及第二水泵;所述单向阀设置在所述纯水池与所述第二液体流量计之间;所述第三电磁阀设置在所述第二液体流量计与所述第二水泵之间;所述第二水泵设置在所述第三电磁阀与所述浓度调节池之间。
6.如权利要求5所述的远程在线监控系统，其特征在于，所述液体检测组件还包括：
废液回收池，与所述渗沥液分析仪连接，以回收所述渗沥液试样;
清洗管，一端与所述纯水池连接，另一端与所述多根液体取样管连接;
第四电磁阀，设置在所述清洗管上;
第二控制单元，与所述多个第二电磁阀、所述第三电磁阀、所述第四电磁阀、所述水泵及所述第二水泵连接;
其中，进行渗沥液检测时，所述第二控制单元控制所述多个第二电磁阀中的一个所述第二电磁阀打开，其他所述第二电磁阀关闭，所述第三电磁阀打开，同时控制所述水泵及所述第二水泵工作，经过设定时间后，所述渗沥液检测结束，所述第二控制单元控制所述第二电磁阀与所述第三电磁阀关闭，控制所述第二水泵停止工作，所述水泵通过所述清洗管抽取所述纯水池内的清水对所述浓度调节池及所述渗沥液分析仪进行清洗。
7.如权利要求5所述的远程在线监控系统，其特征在于，
所述液体检测组件包括3根所述液体取样管及3个所述第二电磁阀;3根所述液体取样管分别设置在3个所述渗沥液采样点;3个所述第二电磁阀分别设置在3根所述液体取样管上;
所述渗沥液信息包括：COD的浓度信息、BOD的浓度信息、NH3·N的浓度信息及SS的浓度信息。
8.如权利要求1所述的远程在线监控系统，其特征在于，
所述数据传输模块的数量与所述检测模块的数量相同;所述数据传输模块与对应所述检测模块的所述沼气分析仪及所述渗沥液分析仪连接;
其中，所述沼气分析仪生成的沼气信息与所述渗沥液分析仪生成的渗沥液信息发送至对应的所述数据传输模块。
9.如权利要求1所述的远程在线监控系统，其特征在于，
所述数据传输模块包括：串口服务器及无线数据传输单元;所述串口服务器与所述沼气分析仪及所述渗沥液分析仪连接，以接收所述沼气信息及所述渗沥液信息;所述无线数据传输单元与所述串口服务器连接，以传送所述沼气信息及所述渗沥液信息;
所述监控装置设置有无线数据接收单元，以接收所述沼气信息及所述渗沥液信息。
说明书
垃圾填埋场沼气和渗沥液多参数一体化远程在线监控系统
技术领域
本发明涉及环境岩土工程技术领域，特别涉及垃圾填埋场沼气和渗沥液多参数一体化远程在线监控系统。
背景技术
垃圾填埋场污染控制是国家生态文明建设的重大战略需求。国家明确了生态文明建设的重点任务，必须加紧落实，务求取得成效，必须坚持预防为主、综合治理，以解决损害群众健康突出环境问题为重点，强化水、大气、土壤等污染防治。我国生活垃圾年产量约在1.5亿吨以上，且每年以8%-10%的速度递增。目前，填埋方法是我国垃圾的主要处理方式，填埋工程特性复杂，相协调的配套保障关键技术缺乏，存在许多安全隐患和灾害性事故，包括填埋气体无组织释放引发的环境污染和垃圾渗沥液潜在性渗漏对土壤水环境的污染等问题。垃圾填埋场的环境与安全问题一直是倍受社会关注的焦点问题，它具有突发性、灾难性和重大的社会危害性的特点。垃圾填埋场污染物(填埋气体、渗沥液)监测控制亟待解决。
我国传统的环境监测方法多是人工操作，主要是设置某些断面或测站定时定点瞬时取样，然后将样品带回实验室分析或者野外进行现场测定。由于填埋气体分析设备和渗沥液传感器价钱较昂贵、如果测点分布较多，在测点分布多的情况下需要较多的人力，限于人力和物力，监测工作仅限于几个断面和点，监测频率也是每月数次，不能保证所测数据的准确性和时效性，难以实现对环境要素全时段、全方位的动态监测。
现有技术中的监测装置监测效率低，耗费大量人力物力，不能保证检测数据的准确性和时效性，难以对环境要素全时段、全方位的动态监测。
发明内容
本申请提供的一种垃圾填埋场沼气和渗沥液多参数一体化远程在线监控系统，解决了或部分解决了现有技术中的环境监测装置监测效率低，耗费大量人力物力，不能保证所测数据的准确性和时效性，难以实现对环境要素全时段、全方位动态监测的技术问题，实现了将沼气和渗沥液检测集成一体，能在线实时监测收集到的沼气和渗沥液检测参数，在监测过程可分时检测多个不同的测点，自动化程度高，显著降低设备成本及所需人力的技术效果。
本申请提供了一种垃圾填埋场沼气和渗沥液多参数一体化远程在线监控系统，包括：
至少一个检测模块，所述检测模块包括：气体检测组件及液体检测组件;所述气体检测组件包括：多根气体取样管、抽气泵及沼气分析仪;所述多根气体取样管的一端分别设置在所述垃圾填埋场的多个气体采样点，另一端与所述抽气泵连接;所述抽气泵与所述沼气分析仪连接;所述沼气分析仪用于检测气体试样并生成沼气信息;所述液体检测组件包括：多根液体取样管、水泵及渗沥液分析仪;所述多根液体取样管的一端分别设置在所述垃圾填埋场的多个渗沥液采样点，另一端与所述水泵连接;所述水泵与所述渗沥液分析仪连接;所述渗沥液分析仪用于检测渗沥液试样并生成渗沥液信息;
数据传输模块，与所述沼气分析仪连接以传送所述沼气信息，及与所述渗沥液分析仪连接以传送所述渗沥液信息;
监控装置，用于接收并显示所述沼气信息及所述渗沥液信息。
作为优选，所述气体检测组件还包括：
多个第一电磁阀，分别设置在所述多根气体取样管上;
气体流量计，设置在所述抽气泵与所述沼气分析仪之间;
过滤器，设置在所述气体流量计与所述沼气分析仪之间;
干燥器，设置在所述过滤器与所述沼气分析仪之间。
作为优选，所述气体检测组件还包括：
尾气处理部件，与所述沼气分析仪连接，以对检测后的所述气体试样进行尾气处理;
第一控制单元，与所述多个第一电磁阀及所述抽气泵连接;
其中，进行气体检测时，所述第一控制单元控制所述多个第一电磁阀中的一个所述第一电磁阀打开，其他所述第一电磁阀关闭，同时控制所述抽气泵工作，经过设定时间后，所述气体检测结束，所述第一控制单元控制所述第一电磁阀关闭及所述抽气泵停止工作。
作为优选，所述气体检测组件包括3根所述气体取样管及3个所述第一电磁阀;3根所述气体取样管分别设置在3个所述气体采样点;3个所述第一电磁阀分别设置在3根所述气体取样管上;
所述沼气信息包括：CH4的浓度信息、CO2的浓度信息、O2的浓度信息及H2S的浓度信息。
作为优选，所述液体检测组件还包括：
多个第二电磁阀，分别设置在所述多根液体取样管上;
浓度调节池，与所述水泵连接;所述渗沥液分析仪与所述浓度调节池连接;
液体流量计，设置在所述水泵与所述浓度调节池之间;
纯水池，通过管道与所述浓度调节池连接;所述管道上设置有单向阀、第二液体流量计、第三电磁阀及第二水泵;所述单向阀设置在所述纯水池与所述第二液体流量计之间;所述第三电磁阀设置在所述第二液体流量计与所述第二水泵之间;所述第二水泵设置在所述第三电磁阀与所述浓度调节池之间。
作为优选，所述液体检测组件还包括：
废液回收池，与所述渗沥液分析仪连接，以回收所述渗沥液试样;
清洗管，一端与所述纯水池连接，另一端与所述多根液体取样管连接;
第四电磁阀，设置在所述清洗管上;
第二控制单元，与所述多个第二电磁阀、所述第三电磁阀、所述第四电磁阀、所述水泵及所述第二水泵连接;
其中，进行渗沥液检测时，所述第二控制单元控制所述多个第二电磁阀中的一个所述第二电磁阀打开，其他所述第二电磁阀关闭，所述第三电磁阀打开，同时控制所述水泵及所述第二水泵工作，经过设定时间后，所述渗沥液检测结束，所述第二控制单元控制所述第二电磁阀与所述第三电磁阀关闭，控制所述第二水泵停止工作，所述水泵通过所述清洗管抽取所述纯水池内的清水对所述浓度调节池及所述渗沥液分析仪进行清洗。
作为优选，所述液体检测组件包括3根所述液体取样管及3个所述第二电磁阀;3根所述液体取样管分别设置在3个所述渗沥液采样点;3个所述第二电磁阀分别设置在3根所述液体取样管上;
所述渗沥液信息包括：COD的浓度信息、BOD的浓度信息、NH3·N的浓度信息及SS的浓度信息。
作为优选，所述数据传输模块的数量与所述检测模块的数量相同;所述数据传输模块与对应所述检测模块的所述沼气分析仪及所述渗沥液分析仪连接;
其中，所述沼气分析仪生成的沼气信息与所述渗沥液分析仪生成的渗沥液信息发送至对应的所述数据传输模块。
作为优选，所述数据传输模块包括：串口服务器及无线数据传输单元;所述串口服务器与所述沼气分析仪及所述渗沥液分析仪连接，以接收所述沼气信息及所述渗沥液信息;所述无线数据传输单元与所述串口服务器连接，以传送所述沼气信息及所述渗沥液信息;
所述监控装置设置有无线数据接收单元，以接收所述沼气信息及所述 渗沥液信息。
本申请中提供的一个或多个技术方案，至少具有如下技术效果或优点：
由于采用了设置有气体检测组件及液体检测组件的检测模块，通过将气体检测组件中的多根气体取样管分别设置在多个气体采样点，沼气分析仪采集和分析各个气体采样点的气体试样，通过将液体检测组件中的多根液体取样管分别设置在多个渗沥液采样点，渗沥液分析仪采集和分析各个渗沥液采样点的渗沥液试样，使多个测点共用一个沼气分析仪和渗沥液分析仪，可节约沼气分析仪和渗沥液分析仪的购置费用，降低了监测成本。同时，通过设置数据传输模块与监控装置能实时在线监测不同测点的沼气和渗沥液的各项指标，自动化程度高，节约了人力的投入且提高了检测效率，同时提高了检测数据的准确性和时效性。这样，有效解决了现有技术中的环境监测装置监测效率低，耗费大量人力物力，不能保证所测数据的准确性和时效性，难以实现对环境要素全时段、全方位动态监测的技术问题，实现了将沼气和渗沥液检测集成一体，能在线实时监测收集到的沼气和渗沥液检测参数，在监测过程可分时检测多个不同的测点，自动化程度高，显著降低设备成本及所需人力的技术效果。
