申请日2015.12.15
公开(公告)日2016.05.18
IPC分类号C02F9/10
摘要

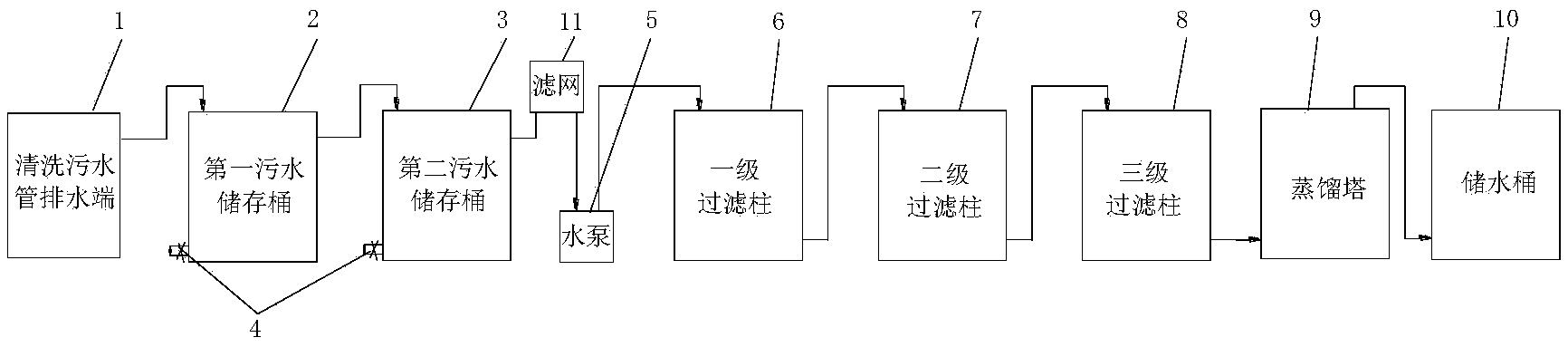

本实用新型公开了一种酒瓶瓶身清洗污水回收装置，其设在清洗污水管排水端，依序包括至少两个污水储存桶、水泵、至少三个过滤柱、蒸馏塔、冷凝水的储水桶，所述清洗污水管排水端连接第一污水储存桶的入口端，所述第一污水储存桶的出口端连接第二污水储存桶的入口端，所述第二污水储存桶的出口端连接水泵入口端，所述水泵出口端连接一级过滤柱的入口端，所述一级过滤柱的出口端连接二级过滤柱的入口端，所述二级过滤柱的出口端连接三级过滤柱的入口端，所述三级过滤柱的出口端连接蒸馏塔入口端，所述蒸馏塔的出口端连接冷凝水的储水桶的进口端。本实用新型设计合理，实用性强，且可以实现流水线式污水回收。
摘要附图
权利要求书
1.一种酒瓶瓶身清洗污水回收装置，其特征在于：其设在清洗污水管排水端，依序包括至少两个污水储存桶、水泵、至少三个过滤柱、蒸馏塔、冷凝水的储水桶，所述清洗污水管排水端连接第一污水储存桶的入口端，所述第一污水储存桶的出口端连接第二污水储存桶的入口端，所述第二污水储存桶的出口端连接水泵入口端，所述水泵出口端连接一级过滤柱的入口端，所述一级过滤柱的出口端连接二级过滤柱的入口端，所述二级过滤柱的出口端连接三级过滤柱的入口端，所述三级过滤柱的出口端连接蒸馏塔入口端，所述蒸馏塔的出口端连接冷凝水的储水桶的进口端。
2.根据权利要求1所述的一种酒瓶瓶身清洗污水回收装置，其特征在于：所述第一污水储存桶和第二污水储存桶下方设清理固体沉淀物的排污口，所述排污口设有开关。
3.根据权利要求1所述的一种酒瓶瓶身清洗污水回收装置，其特征在于：所述水泵入口端设滤网。
4.根据权利要求1所述的一种酒瓶瓶身清洗污水回收装置，其特征在于：所述第一污水储存桶和第二污水储存桶的出口端均设在第一污水储存桶和第二污水储存桶的桶身上半部分。
5.根据权利要求1所述的一种酒瓶瓶身清洗污水回收装置，其特征在于：所述一级过滤柱、二级过滤柱、三级过滤柱的入口端均设在其顶部，出口端均设在其底部。
6.根据权利要求1所述的一种酒瓶瓶身清洗污水回收装置，其特征在于：所述蒸馏塔的入口端设在其底部，出口端设在其顶部。
说明书
一种酒瓶瓶身清洗污水回收装置
技术领域
本实用新型涉及一种污水回收装置，尤其是一种酒瓶瓶身清洗污水回收装置。
背景技术
酒瓶在灌装之前需要很严格的清洗，清洗以后的污水很多情况下直接排入下水道，造成水的浪费。
发明内容
为了解决现有技术中的不足，本实用新型的目的在于提供一种酒瓶瓶身清洗污水回收装置。
为实现上述目的，本实用新型采用以下技术方案：
一种酒瓶瓶身清洗污水回收装置，设在清洗污水管排水端，依序包括至少两个污水储存桶、水泵、至少三个过滤柱、蒸馏塔、冷凝水的储水桶，所述清洗污水管排水端连接第一污水储存桶的入口端，所述第一污水储存桶的出口端连接第二污水储存桶的入口端，所述第二污水储存桶的出口端连接水泵入口端，所述水泵出口端连接一级过滤柱的入口端，所述一级过滤柱的出口端连接二级过滤柱的入口端，所述二级过滤柱的出口端连接三级过滤柱的入口端，所述三级过滤柱的出口端连接蒸馏塔入口端，所述蒸馏塔的出口端连接冷凝水的储水桶的进口端。
所述第一污水储存桶和第二污水储存桶下方设清理固体沉淀物的排污口，所述排污口设有开关。
所述水泵入口端设滤网。
所述第一污水储存桶和第二污水储存桶的出口端均设在第一污水储存桶和第二污水储存桶的桶身上半部分。
所述一级过滤柱、二级过滤柱、三级过滤柱的入口端均设在其顶部，出口端均设在其底部。
所述蒸馏塔的入口端设在其底部，出口端设在其顶部。
本实用新型采用以上技术方案，污水储存桶让清洗污水的固体杂质沉淀在其底部，底部设排污口方便排污，设至少第一污水储存桶和第二污水储存桶让固体杂质更好的沉淀，第一污水储存桶和第二污水储存桶的出口端均设在第一污水储存桶和第二污水储存桶的桶身上半部分避免将固体杂质往后带;至少三个过滤柱去除污水中的悬浮颗粒，一级过滤柱、二级过滤柱、三级过滤柱的入口端均设在其顶部，出口端均设在其底部，增强过滤效果;蒸馏塔去除污水中的细菌和阴阳离子，蒸馏塔的入口端设在其底部，出口端设在其顶部，增强蒸馏效果，水泵入口端设滤网起过滤效果。本实用新型设计合理，实用性强，且可以实现流水线式污水回收。
