申请日2015.12.15
公开(公告)日2016.05.25
IPC分类号C02F9/02; C02F101/20
摘要
本实用新型公开了一种含重金属废水的过滤池，包括封闭的过滤池体，所述池体顶部设置有入水管，所述入水管下端连接有锥形引流器，所述锥形引流器上开设有多个引流孔，所述池体内水平固定设置有隔板，所述隔板上设置有多个通水孔，所述隔板上方铺设有细砂层，所述细砂层的砂粒大小比所述通水孔孔径大，所述隔板和所述池体底部之间设置有木炭层，所述池体的底板上设置有出水孔，所述池体下连接设置有集水斗，所述集水斗下连接设置有排水管，所述排水管上设置有阀门。本实用新型具有结构简单，过滤效果好的优点。

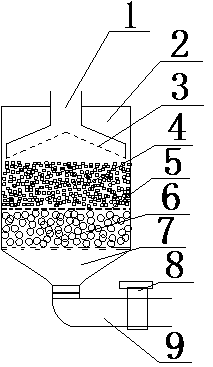

摘要附图
权利要求书
1.一种含重金属废水的过滤池，其特征在于，包括封闭的过滤池体，所述池体顶部设置有入水管，所述入水管下端连接有锥形引流器，所述锥形引流器上开设有多个引流孔，所述池体内水平固定设置有隔板，所述隔板上设置有多个通水孔，所述隔板上方铺设有细砂层，所述细砂层的砂粒大小比所述通水孔孔径大，所述隔板和所述池体底部之间设置有木炭层，所述池体的底板上设置有出水孔，所述池体下连接设置有集水斗，所述集水斗下连接设置有排水管，所述排水管上设置有阀门。
2.根据权利要求1所述的一种含重金属废水的过滤池，其特征在于，所述木炭层厚度为20~30cm。
3.根据权利要求1所述的一种含重金属废水的过滤池，其特征在于，所述细砂层厚度为15~20cm。
说明书
一种含重金属废水的过滤池
技术领域
本实用新型涉及排污处理领域，特别是指一种含重金属废水的过滤池。
背景技术
重金属冶炼过程中，会产生大量含有重金属的废水，而废水直接排放会对环境造成不可逆转的污染，同时也会对人类和其他生物造成严重的健康损害，在对废水的处理过程中，首先都要对废水先过滤，而现有的过滤都是通过一个滤网进行过滤，过滤效果不佳。
实用新型内容
本实用新型的目的是为了解决上述背景技术中所提到的问题，提供了一种含重金属的废水过滤池。
为了实现上述目的，本实用新型的技术方案如下：
一种含重金属废水的过滤池，包括封闭的过滤池体，所述池体顶部设置有入水管，所述入水管下端连接有锥形引流器，所述锥形引流器上开设有多个引流孔，所述池体内水平固定设置有隔板，所述隔板上设置有多个通水孔，所述隔板上方铺设有细砂层，所述细砂层的砂粒大小比所述通水孔孔径大，所述隔板和所述池体底部之间设置有木炭层，所述池体的底板上设置有出水孔，所述池体下连接设置有集水斗，所述集水斗下连接设置有排水管，所述排水管上设置有阀门。
优选地，所述木炭层厚度为20~30cm。
优选地，所述细砂层厚度为15~20cm。
与现有技术相比，本实用新型的有益效果如下：结构简单，过滤效果好，本实用新型的过滤池，在池体内设置有细砂层和木炭层，细砂层对废水中的残渣物进行初步过滤，木炭层对废水中的有害金属和其他物质进行吸附过滤，经过两次过滤可以将废水中的大部分有害物质过滤掉，而且整个过滤都在密闭的空间进行，不会对周边产生影响。
