申请日2015.12.15
公开(公告)日2016.11.30
IPC分类号C02F3/28; C02F11/04
摘要
本实用新型提供一种设有沉砂集泥斗的泥水处理装置，其主要特征在于泥水处理装置内部至少分为三个连通的空间，自前向后依次是沉砂储泥空间、储泥消化空间、污水处理空间，在沉砂储泥空间的底部设有导泥集泥斗，导泥集泥斗位于顶板检查口的下方。该装置能够对污水污泥处理系统进行系统分解，使渣、泥、水相对分区，改善污泥的清掏效果，综合进行污泥与污水的处理。

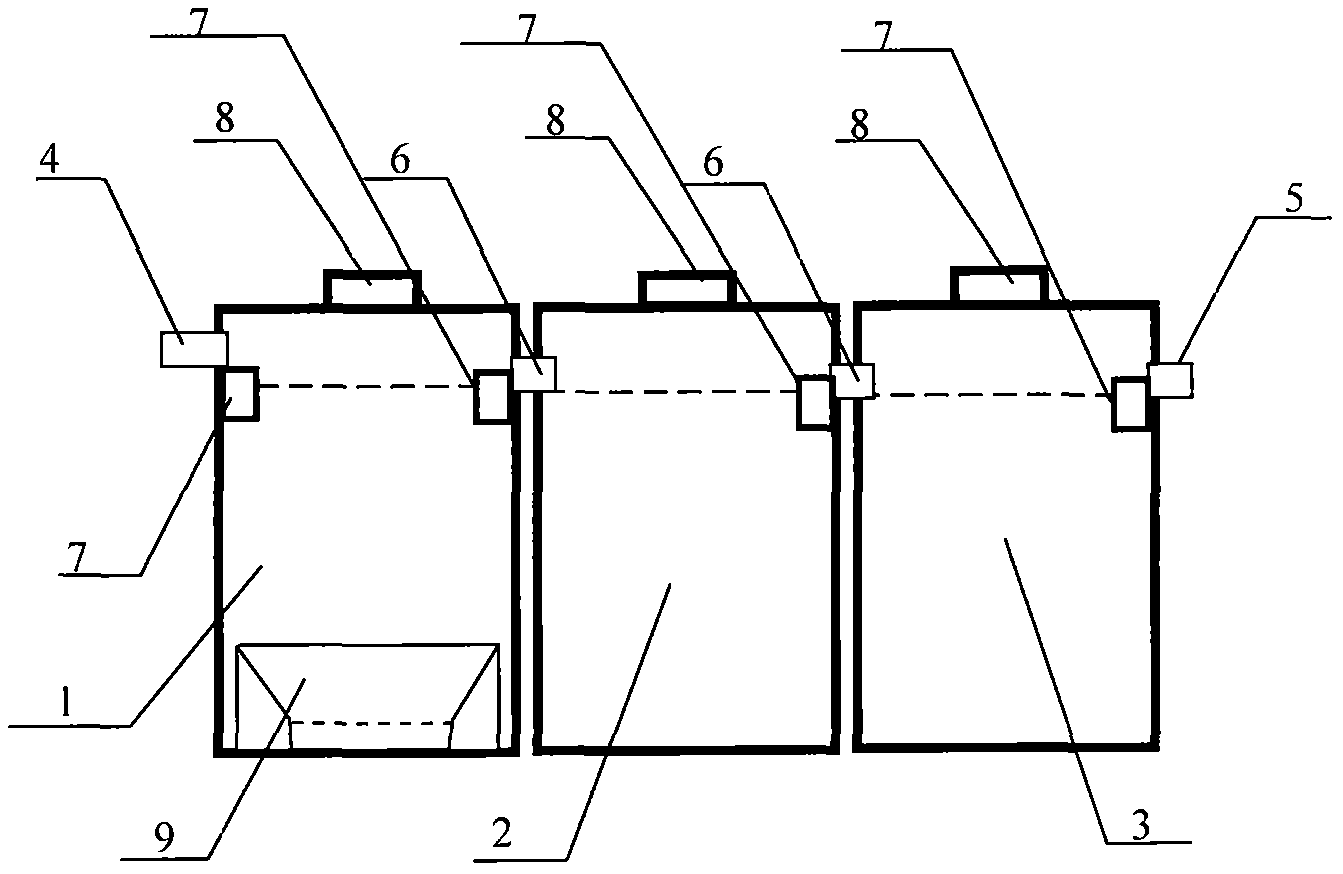

摘要附图
权利要求书
1.一种设有沉砂集泥斗的泥水处理装置，其特征在于是由至少三组预制混凝土构件组装容器空间相连而组合的容器装置或者一个由隔墙分隔为至少三格空间的容器装置，自前向后的容器空间依次是沉砂储泥空间、储泥消化空间、污水处理空间，在前端的沉砂储泥空间有进水管或进水口，在末端的污水处理空间有出水管或出水口，各个空间之间有过水连接管或过水洞口，在沉砂储泥空间的底部设有框板式导泥集泥斗或者斜坡式集泥斗，过水连接管或过水洞口，及进水管或进水口，及出水管或出水口的一侧或两侧设有导流溢流堰板或导流溢流管，过水连接管或过水洞口设在液面之上的容器空间侧壁上，或者将过水连接管或过水洞口设在液面以下的容器空间侧壁，并在液面之上设通气溢流管或通气溢流口，污水处理空间的构造是平流式沉淀池型或者双层沉淀池型或者带有清掏排气管的三相分离处理池型或者在过水截面安置有填料的处理池，进水管或进水口的标高高于出水管或出水口，各个空间的上方有顶板，并设有检查口或检查井筒，空间顶部向外有排气管，框板式导泥集泥斗或者斜坡式集泥斗的下凹泥斗部分位于对应顶板检查口的下方。
2.根据权利要求1所述的设有沉砂集泥斗的泥水处理装置，其特征在于所述预制混凝土构件组装容器空间是由多节预制混凝土管节叠合组合的柱状容器空间，容器的底部有底板，顶部有顶板，顶板上有检查口，单组容器中管节的俯视平面是圆形或多边形。
3.根据权利要求1所述的设有沉砂集泥斗的泥水处理装置，其特征在于所述框板式导泥集泥斗采用不锈钢或玻璃钢或工程材料材质，导泥集泥斗由四周的框板面围成泥斗，框板所围成的泥斗俯视形状为圆形或多边形，框板面呈倾斜状由外围坡向内部，框板面的下方有结构支撑板或支撑架，框板面与侧壁以及框板面与底板中间有平衡泥砂沉积物的间隙或孔洞。
4.根据权利要求1所述的设有沉砂集泥斗的泥水处理装置，其特征在于所述导流溢流堰板是俯视为多边形或圆弧形的堰板，采用混凝土或工程塑料或玻璃钢复合材料或者不锈钢的材质，上顶面高出出水管及过水连接管的管内底，堰板下底面在液面以下，与池体侧壁共同围成的过水导流溢流通道，形成俯视形状是多边形或扇形的通道装置。
5.根据权利要求1所述的设有沉砂集泥斗的泥水处理装置，其特征在于所述导流溢流管是俯视为圆形或多边形的中空过水通道，采用混凝土或工程塑料或玻璃钢复合材料或者不锈钢的材质，过水通道上顶面高出出水管及过水连接管的管内底，通道下底面在液面以下。
6.根据权利要求1所述的设有沉砂集泥斗的泥水处理装置，其特征在于所述双层沉淀池型是在污水处理空间的中间高度设空间水平分隔板，空间水平分隔板上有沉泥口，沉泥口位于检查口的下方，空间水平分隔板的上板面坡向沉泥口。
7.根据权利要求1所述的设有沉砂集泥斗的泥水处理装置，其特征在于所述三相分离处理池型是在污水处理空间的中间高度设空间水平分隔板，空间水平分隔板上有沉泥管或沉泥口，空间水平分隔板的上板面坡向沉泥管或沉泥口，在顶板检查口下方的空间水平分隔板部位设清掏排气管或清掏排气通道，清掏排气管或清掏排气通道向下连通分隔板下方的空间，向上高出液面。
8.根据权利要求1所述的设有沉砂集泥斗的泥水处理装置，其特征在于所述由隔墙分隔为至少三格空间的容器装置采取砖砌或混凝土建造的处理装置，处理装置的内部由至少两道隔墙分隔为多个空间。
说明书
一种设有沉砂集泥斗的泥水处理装置
技术领域
本实用新型涉及一种污水及污泥处理装置。
背景技术
化粪池和高位储泥消纳池是污水和污泥的处理设施，进入泥水处理设施的污染物有可降解物质和难降解物质，还包括泥沙等不降解物质，一般情况下，污水在进入泥水处理设施后，泥沙依次在自前向后的各个空间逐步累积，最前端的空间沉积物中包括沙砾等杂物，其后的空间中以污泥为主，末端的空间侧重处理污水。污泥的含水率大，在搅动后能够用抽粪车抽取，但是前端空间或底部沉积有泥砂时，泥砂在长期积累后浓缩，难以用抽粪车清掏，而容器空间上方的检查口一般都比较小，在清掏泥砂时被限制了清掏范围，因此，在泥水处理装置前端的沉砂储泥空间底部设导泥集泥斗，在重力作用下，能够使泥砂向检查口的下方汇集，这样就能够解决容器内沉砂的清掏问题。
发明内容
本实用新型的目的是设计一种设有导泥集泥斗的污泥、污水处理装置。
本实用新型的技术方案是由至少三组预制混凝土构件组装容器空间相连而组合的容器装置或者一个由隔墙分隔为至少三格空间的容器装置，自前向后的容器空间依次是沉砂储泥空间、储泥消化空间、污水处理空间，在前端的沉砂储泥空间有进水管或进水口，在末端的污水处理空间有出水管或出水口，各个空间之间有过水连接管或过水洞口，在沉砂储泥空间的底部设有框板式导泥集泥斗或者斜坡式集泥斗，过水连接管或过水洞口，及进水管或进水口，及出水管或出水口的一侧或两侧设有导流溢流堰板或导流溢流管，过水连接管或过水 洞口设在液面之上的容器空间侧壁上，或者将过水连接管或过水洞口设在液面以下的容器空间侧壁，并在液面之上设通气溢流管或通气溢流口，污水处理空间的构造是平流式沉淀池型或者双层沉淀池型或者带有清掏排气管的三相分离处理池型或者在过水截面安置有填料的处理池，进水管或进水口的标高高于出水管或出水口，各个空间的上方有顶板，并设有检查口或检查井筒，空间顶部向外有排气管，框板式导泥集泥斗或者斜坡式集泥斗的下凹泥斗部分位于对应顶板检查口的下方。
所述预制混凝土构件组装容器空间是由多节预制混凝土管节叠合组合的柱状容器空间，容器的底部有底板，顶部有顶板，顶板上有检查口，单组容器中管节的俯视平面是圆形或多边形。
所述框板式导泥集泥斗采用不锈钢或玻璃钢或工程材料材质，导泥集泥斗由四周的框板面围成泥斗，框板所围成的泥斗俯视形状为圆形或多边形，框板面呈倾斜状由外围坡向内部，框板面的下方有结构支撑板或支撑架，框板面与侧壁以及框板面与底板中间有平衡泥砂沉积物的间隙或孔洞。
所述导流溢流堰板是俯视为多边形或圆弧形的堰板，采用混凝土或工程塑料或玻璃钢复合材料或者不锈钢的材质，上顶面高出出水管及过水连接管的管内底，堰板下底面在液面以下，与池体侧壁共同围成的过水导流溢流通道，形成俯视形状是多边形或扇形的通道装置。
所述导流溢流管是俯视为圆形或多边形的中空过水通道，采用混凝土或工程塑料或玻璃钢复合材料或者不锈钢的材质，过水通道上顶面高出出水管及过水连接管的管内底，通道下底面在液面以下。
所述双层沉淀池型是在污水处理空间的中间高度设空间水平分隔板，空间水平分隔板上有沉泥口，沉泥口位于检查口的下方，空间水平分隔板的上板面坡向沉泥口。
所述三相分离处理池型是在污水处理空间的中间高度设空间水平分隔板，空间水平分隔板上有沉泥管或沉泥口，空间水平分隔板的上板面坡向沉泥管或沉泥口，在顶板检查口下方的空间水平分隔板部位设清掏排气管或清掏排气通道，清掏排气管或清掏排气通道向下连通分隔板下方的空间，向上高出液面。
所述由隔墙分隔为至少三格空间的容器装置采取砖砌或混凝土建造的处理装置，处理装置的内部由至少两道隔墙分隔为多个空间。
本实用新型适用于生活污水处理及污泥处理，用于将传统化粪池该进为污泥消纳的处理池，有益之处在于改善污泥处理设施中泥砂的清掏效果，避免泥砂沉渣在污泥处理设施中累积及占用容器空间，提高容积利用效率，能够对污水与污泥进行综合的处理。
