申请日2015.11.28
公开(公告)日2016.02.03
IPC分类号B01D47/06
摘要

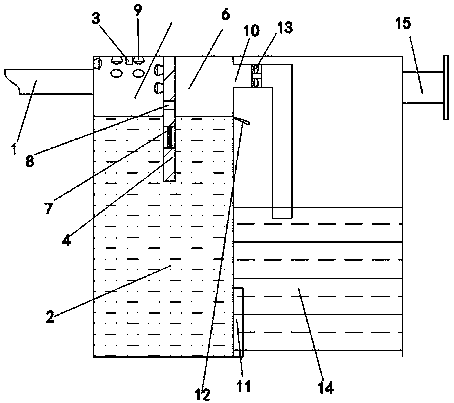

本发明提供了一种注塑废气排放水处理系统，包括进气管、废气处理箱和过滤池，废气处理箱内设有将其分隔成喷淋室和排气室的隔墙，喷淋室内四周和顶部设置有喷头，隔墙上设置有用于连通喷淋室和排气室的排气孔和过滤网，排气室顶部设有排气管，排气管另一端延伸至过滤池液面以下，排气室与过滤池之间设有溢流堰，过滤池设为封闭过滤池，过滤池顶部设有排气管Ⅰ和活性炭吸附剂;本发明通过喷淋室对废气进行初过滤，再通过排气孔引入过滤池液面以下进行二次过滤,喷淋室的污水通过水下过滤网进入排气室，再通过溢流堰进行二次过滤，方便废气被充分喷淋，烟雾颗粒在过滤网上方水区域进行絮凝、沉淀，使废气处理效果好，水循环利用价值高。
权利要求书
1.一种注塑废气排放水处理系统，包括进气管、与进气管连通的废气处理箱和过滤池，其特征在于：所述废气处理箱内设置有将其分隔成喷淋室和排气室的隔墙，所述喷淋室内四周和顶部设置有喷头，所述隔墙位于水面上方不高于50cm～100cm处设置有用于连通喷淋室和排气室的排气孔，所述隔墙位于水面下方距水面距离不少于50cm～100cm处设置有用于连通喷淋室和排气室的过滤网，所述排气室顶部设置有排气管，所述排气管另一端延伸至过滤池液面以下，所述排气室与过滤池之间设置有溢流堰，所述过滤池设置为封闭过滤池，所述过滤池顶部设置有排气管Ⅰ，所述排气管Ⅰ内设置有活性炭吸附剂。
2.根据权利要求1所述的注塑废气排放水处理系统，其特征在于：所述排气管内设置有风机。
3.根据权利要求1所述的注塑废气排放水处理系统，其特征在于：所述喷淋室顶部设置有添加絮凝剂的进料管。
4.根据权利要求1所述的注塑废气排放水处理系统，其特征在于：所述废气处理箱底部设置有用于清洗和排污的门。
5.根据权利要求1所述的注塑废气排放水处理系统，其特征在于：所述溢流堰位于水面与过滤网之间且低于水面5～10cm。
说明书
注塑废气排放水处理系统
技术领域
本发明属零件、部件或附件;辅助操作的技术领域，具体是涉及一种注塑废气排放水处理系统。
背景技术
在塑料加工过程中会产生大量的含有粉尘颗粒的有害气体(烟雾),由于这些有害气体具有污染性，直接排放到空气中不仅会对工作人员造成身体伤害，同时还会污染环境，在注塑机在生产日常塑料用品领域，由于产品的经济附加值较低，注塑机现场操作需要大量的操作人工，在注塑成型取料的时候，此时模具附近将会产生大量的粉尘颗粒的黄色烟雾，这些烟雾大部分将会裸散在空气中，操作人员取料时需要靠近模具的距离在20～30cm，操作人员将会不经意间会呼吸这些烟雾，这些烟雾中含有二噁英，对人体伤害是很大，它是推毁人体内的免疫系统，是白血病的头号帮凶，另外粉尘颗粒也容易引起操作人员的肺部疾病，操作人员长期在这样的环境下工作，将会出现掉发、头晕、容易得肺痨。
发明内容
有鉴于此，本发明的目的在于提供一种注塑废气排放水处理系统，该注塑废气排放水处理系统通过废气处理箱内中喷淋室对废气进行初过滤，再通过排气孔引入过滤池液面以下进行二次过滤,喷淋室的污水通过水下过滤网进入排气室，再通过溢流堰进行二次过滤，方便废气被充分喷淋，方便溶于水中烟雾颗粒在过滤网上方水区域进行絮凝、沉淀在过滤网下方水区域，使废气处理效果好，水循环利用价值高。
为了解决上述技术问题，本发明一种注塑废气排放水处理系统，包括进气管、与进气管连通的废气处理箱和过滤池，所述废气处理箱内设置有将其分隔成喷淋室和排气室的隔墙，所述喷淋室内四周和顶部设置有喷头，所述隔墙位于水面上方不高于50cm～100cm处设置有用于连通喷淋室和排气室的排气孔，所述隔墙位于水面下方距水面距离不少于50cm～100cm处设置有用于连通喷淋室和排气室的过滤网，所述排气室顶部设置有排气管，所述排气管另一端延伸至过滤池液面以下，所述排气室与过滤池之间设置有溢流堰，所述过滤池设置为封闭过滤池，所述过滤池顶部设置有排气管Ⅰ，所述排气管Ⅰ内设置有活性炭吸附剂。
进一步，所述排气管内设置有风机。
进一步，所述喷淋室顶部设置有添加絮凝剂的进料管。
进一步，所述废气处理箱底部设置有用于清洗和排污的门。
进一步，所述溢流堰位于水面与过滤网之间且低于水面5～10cm。
本发明的有益效果在于：
本发明注塑废气排放水处理系统通过废气处理箱内中喷淋室对废气进行初过滤，喷淋室的污水通过水下过滤网进入排气室，再通过排气孔引入过滤池液面以下进行二次过滤,喷淋室的污水通过水下过滤网进入排气室，再通过溢流堰进行二次过滤，方便废气被充分喷淋，方便溶于水中烟雾颗粒在过滤网上方水区域进行絮凝、沉淀在过滤网下方水区域，使废气处理效果好，水循环利用价值高。
