申请日2015.12.12
公开(公告)日2016.05.11
IPC分类号B01D29/27; B01D29/52; B01D29/66
摘要
本实用新型涉及水处理技术领域，公开了一种水处理用袋式过滤装置，包括支架、筒体和上封头，所述筒体安装于支架上，所述上封头设于筒体上，所述筒体内设有多个并排排列的网框，每个网框内侧设有滤袋，所述筒体的内侧上端为进液区，所述筒体的内侧下端为出液区，所述筒体的侧面上端设有与进液区连通的第一进液口和第二进液口，所述筒体的侧面上端设有与出液区连通的排液口和反冲洗口，所述反冲洗口通过管道与一反冲洗泵连接。本实用新型一方面通过设置多个网框和滤袋，增加了过滤的面积，提高了过滤效率，另一方面通过设置反冲洗口和反冲洗泵，可通过反冲洗来对滤袋进行清洗，避免了频繁的更换，降低了过滤成本。

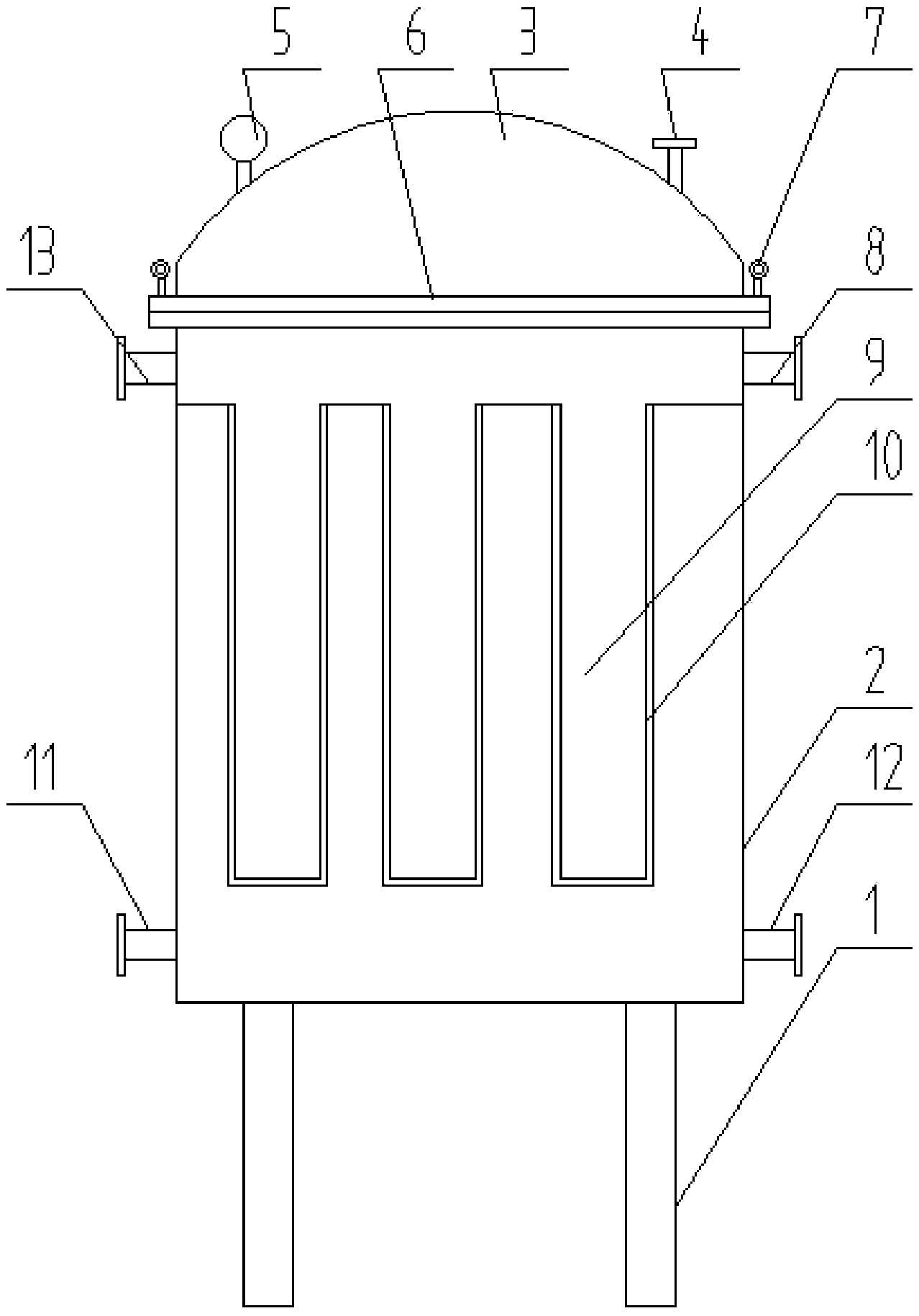

摘要附图
权利要求书
1.一种水处理用袋式过滤装置，其特征在于：包括支架(1)、筒体(2)和上封头(3)，所述筒体(2)安装于支架(1)上，所述上封头(3)设于筒体(2)上，所述筒体(2)内设有多个并排排列的网框(10)，每个网框(10)内侧设有滤袋(9)，所述筒体(3)的内侧上端为进液区，所述筒体(3)的内侧下端为出液区，所述筒体(3)的侧面上端设有与进液区连通的第一进液口(8)和第二进液口(13)，所述筒体(3)的侧面上端设有与出液区连通的排液口(11)和反冲洗口(12)，所述反冲洗口(12)通过管道与一反冲洗泵连接。
2.根据权利要求1所述的水处理用袋式过滤装置，其特征在于：所述上封头(3)的上端还设有排气口(4)和压力表(5)，所述排气口(4)通过排气管与一消音器连接。
3.根据权利要求1所述的水处理用袋式过滤装置，其特征在于：所述上封头(3)通过法兰(6)与筒体(2)的上端连接，所述法兰(6)的端部设有吊耳(7)。
说明书
一种水处理用袋式过滤装置
技术领域
本实用新型涉及水处理技术领域，更具体地说，特别涉及一种水处理用袋式过滤装置。
背景技术
在污水处理领域，根据工艺的要求，需要对进行吸附、过滤等处理。而袋式过滤器是一种较为适用的过滤设备，而现有的袋式过滤器在结构上包括筒体，设于筒体内的滤袋和网框，设于筒体上的进液口和排液口，在实际使用时，由于长时间的处理导致滤袋内侧附着大部分的杂质，这就严重影响了过滤的质量，现有技术的一般做法是更换滤袋，这样做极大的增加了成本的投入。为此，有必要设计一种可以进行反冲洗的水处理用袋式过滤装置。
实用新型内容
本实用新型的目的在于提供一种降低过滤成本、提高过滤效率且可以进行反冲洗的水处理用袋式过滤装置。
为了解决以上提出的问题，本实用新型采用的技术方案为：一种水处理用袋式过滤装置，包括支架、筒体和上封头，所述筒体安装于支架上，所述上封头设于筒体上，所述筒体内设有多个并排排列的网框，每个网框内侧设有滤袋，所述筒体的内侧上端为进液区，所述筒体的内侧下端为出液区，所述筒体的侧面上端设有与进液区连通的第一进液口和第二进液口，所述筒体的侧面上端设有与出液区连通的排液口和反冲洗口，所述反冲洗口通过管道与一反冲洗泵连接。
根据本实用新型的一优选实施例：所述上封头的上端还设有排气口和压力表，所述排气口通过排气管与一消音器连接。
根据本实用新型的一优选实施例：所述上封头通过法兰与筒体的上端连接，所述法兰的端部设有吊耳。
与现有技术相比，本实用新型的有益效果在于：本实用新型一方面通过设置多个网框和滤袋，增加了过滤的面积，提高了过滤效率，另一方面通过设置反冲洗口和反冲洗泵，可通过反冲洗来对滤袋进行清洗，避免了频繁的更换，降低了过滤的成本。
