申请日2016.04.11
公开(公告)日2016.08.17
IPC分类号B01D29/31; B01D29/64
摘要
本实用新型提供了一种污水处理过滤筒快速清污结构，属于污水处理装置领域。它解决了现有过滤筒需要频繁拆卸清理的问题。本污水处理过滤筒快速清污结构包括底端封闭有挡板的筒体，筒体顶端筒壁上设有进水口，还包括若干预置封板，挡板顶面和预置封板顶面设有若干定位槽，预置封板底面设有若干定位柱，预置封板顶面还设有螺纹槽，若干预置封板通过定位柱和定位槽配合依次对齐贴合叠放在挡板顶面上，还包括清污装置，清污装置包括两端开口的圆筒形清污筒和同轴固定在清污筒顶端的清污板，清污筒外径与筒体内径相同，清污板底面与清污筒内壁合围形成集污槽，清污板顶面和底面分别固定有操作杆和螺杆。本清污结构能快速清污。
权利要求书

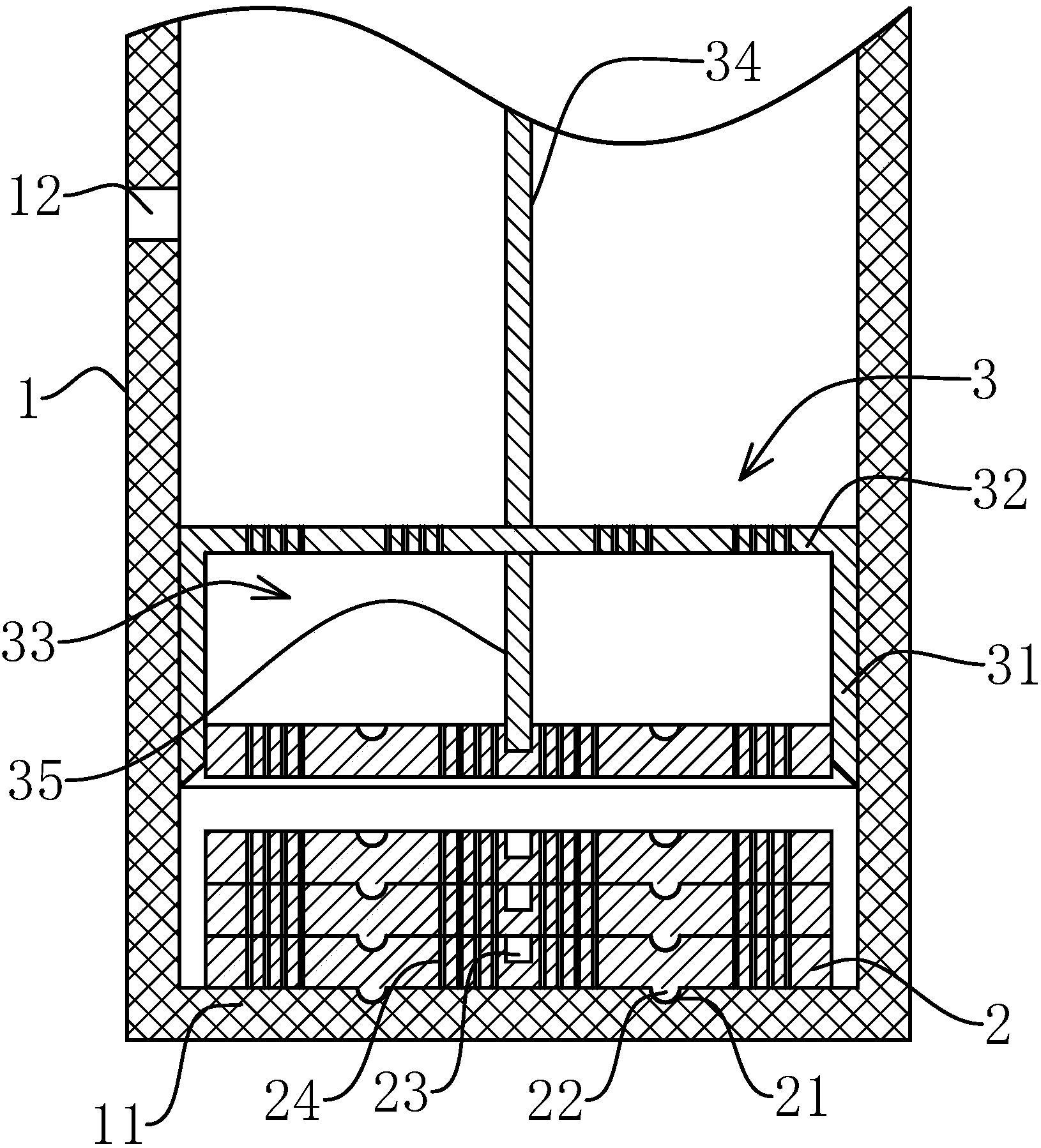

1.一种污水处理过滤筒快速清污结构，包括顶端开口底端封闭有挡板(11)的筒体(1)，筒体(1)筒壁上设有过滤孔，筒体(1)顶端筒壁上设有进水口(12)，其特征在于：还包括若干圆形预置封板(2)，挡板(11)顶面和预置封板(2)顶面设有若干定位槽(21)，预置封板(2)底面设有若干定位柱(22)，预置封板(2)顶面圆心位置还设有螺纹槽(23)，且若干预置封板(2)通过定位柱(22)和定位槽(21)配合依次对齐贴合叠放在挡板(11)顶面上，还包括清污装置(3)，清污装置(3)包括两端开口的圆筒形清污筒(31)和同轴固定在清污筒(31)顶端的清污板(32)，清污筒(31)外径与筒体(1)内径相同，清污板(32)底面与清污筒(31)内壁合围形成集污槽(33)，清污板(32)顶面和底面分别固定有操作杆(34)和螺杆(35)，且能将清污筒(31)塞入筒体(1)顶部，使清污筒(31)外壁与筒体(1)内壁贴合，并朝挡板(11)推动并旋转操作杆(34)，使螺杆(35)螺接在最上方预置封板(2)的螺纹槽(23)内，并使预置封板(2)封闭集污槽(33)。
2.根据权利要求1所述的一种污水处理过滤筒快速清污结构，其特征在于：所述的清污板(32)和预置封板(2)上分别设有若干排水孔(24)。
3.根据权利要求2所述的一种污水处理过滤筒快速清污结构，其特征在于：所述的集污槽(33)槽口呈圆环形尖状结构。
4.根据权利要求3所述的一种污水处理过滤筒快速清污结构，其特征在于：所述的定位柱(22)呈圆形凸起结构。
说明书
一种污水处理过滤筒快速清污结构
技术领域
本实用新型属于污水处理装置技术领域，涉及一种污水处理过滤筒快速清污结构。
背景技术
现有污水处理中经常使用过滤筒进行前端过滤，但一段时间后过滤筒筒壁会粘附污物，必须拆卸清洗，否则会堵塞过滤孔，但频繁拆卸清洗会使过滤筒工作效率变低，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能方便在过滤筒使用同时，对过滤筒内部进行清污的污水处理过滤筒快速清污结构。
本实用新型的目的可通过下列技术方案来实现：一种污水处理过滤筒快速清污结构，包括顶端开口底端封闭有挡板的筒体，筒体筒壁上设有过滤孔，筒体顶端筒壁上设有进水口，其特征在于：还包括若干圆形预置封板，挡板顶面和预置封板顶面设有若干定位槽，预置封板底面设有若干定位柱，预置封板顶面圆心位置还设有螺纹槽，且若干预置封板通过定位柱和定位槽配合依次对齐贴合叠放在挡板顶面上，还包括清污装置，清污装置包括两端开口的圆筒形清污筒和同轴固定在清污筒顶端的清污板，清污筒外径与筒体内径相同，清污板底面与清污筒内壁合围形成集污槽，清污板顶面和底面分别固定有操作杆和螺杆，且能将清污筒塞入筒体顶部，使清污筒外壁与筒体内壁贴合，并朝挡板推动并旋转操作杆，使螺杆螺接在最上方预置封板的螺纹槽内，并使预置封板封闭集污槽。
利用进水口引入污水，利用筒体进行过滤，当筒体内壁聚集大量污物时，将清污筒塞入筒体顶部，使清污筒外壁与筒体内壁贴合，筒体内壁的污物会被清污筒底端刮下，并聚集在上方预置封板上，之后朝挡板推动并旋转操作杆，使螺杆螺接在最上方预置封板的螺纹槽内，并使预置封板封闭集污槽，因此筒体内壁污物会封闭在集污槽内，之后拉出操作杆，取出清污装置进行清污，而且整个过程中，筒体始终能进行污水过滤操作，使得工作效率更高。
在上述的一种污水处理过滤筒快速清污结构中，所述的清污板和预置封板上分别设有若干排水孔。
因此能避免清污过程中的污物受到影响。
在上述的一种污水处理过滤筒快速清污结构中，所述的集污槽槽口呈圆环形尖状结构。
因此便于刮除污物。
在上述的一种污水处理过滤筒快速清污结构中，所述的定位柱呈圆形凸起结构。
与现有技术相比，本实用新型具有如下优点：
利用进水口引入污水，利用筒体进行过滤，当筒体内壁聚集大量污物时，将清污筒塞入筒体顶部，使清污筒外壁与筒体内壁贴合，筒体内壁的污物会被清污筒底端刮下，并聚集在上方预置封板上，之后朝挡板推动并旋转操作杆，使螺杆螺接在最上方预置封板的螺纹槽内，并使预置封板封闭集污槽，因此筒体内壁污物会封闭在集污槽内，之后拉出操作杆，取出清污装置进行清污，而且整个过程中，筒体始终能进行污水过滤操作，使得工作效率更高。
