申请日2015.11.19
公开(公告)日2016.04.13
IPC分类号D06B23/14
摘要
本实用新型涉及一种喷浆机废水废料收集槽，包括：左斜坡和右斜坡，左斜坡底部连接有左立壁，右斜坡底部连接有右立壁，左立壁与右立壁之间设置有收集槽底面，该收集槽底面与水平面平行，所述的左斜坡和右斜坡成左右对称结构，左斜坡与水平面之间形成10°-45°的夹角，右斜坡与水平面之间形成10°-45°的夹角。所述的左斜坡、右斜坡、左立壁、右立壁和收集槽底面的表面上分别设置有水泥层。所述的左立壁和右立壁与水平面垂直。所述的左立壁和右立壁的侧面为弧形并朝向收集槽底面凸起。该收集槽利于清洗固体沉淀物，左斜坡和右斜坡造成水流漩涡，使得冲洗下来的固体沉淀物来不及沉积就被水流冲走，避免了断电停工处理收集槽内固体沉淀物的技术弊端。
权利要求书
1.一种喷浆机废水废料收集槽，其特征在于，包括：左斜坡和右斜坡，左斜坡底部连接有左立壁，右斜坡底部连接有右立壁，左立壁与右立壁之间设置有收集槽底面，该收集槽底面与水平面平行，所述的左斜坡和右斜坡成左右对称结构，左斜坡与水平面之间形成10°-45°的夹角，右斜坡与水平面之间形成10°-45°的夹角。
2.根据权利要求1所述的喷浆机废水废料收集槽，其特征在于，所述的左斜坡、右斜坡、左立壁、右立壁和收集槽底面的表面上分别设置有水泥层。
3.根据权利要求2所述的喷浆机废水废料收集槽，其特征在于，所述的左立壁和右立壁与水平面垂直。
4.根据权利要求3所述的喷浆机废水废料收集槽，其特征在于，所述的左立壁和右立壁的侧面为弧形并朝向收集槽底面凸起。
说明书
一种喷浆机废水废料收集槽
技术领域
本实用新型涉及一种喷浆机废水废料收集槽，属于皮革加工技术领域。
背景技术

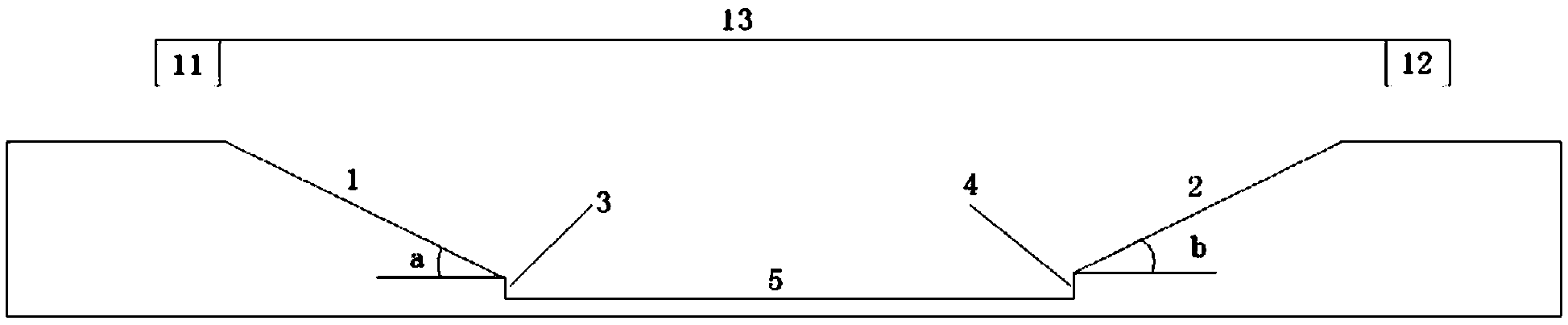

在皮革加工过程中，尤其在整理过程中，需要在皮革的表面喷射或涂刷上一层薄薄的色浆、修饰剂、固定剂、光亮剂、油脂等，以改善皮革的外观或物理性能。我们将能完成上述操作任务的一类机械设备，通称为喷浆机。喷浆机的主要结构包括图1所示的传动辊11，主传动辊12以及连接在传动辊11和主传动辊12之间的尼龙绳或钢丝绳13，主传动辊12旋转带动尼龙绳或钢丝绳13向前移动，皮革放置在尼龙绳或钢丝绳13上，经过喷枪的时候被喷射或涂刷浆料。喷枪喷出的浆料通常是由压缩空气驱动，以雾状撒向待喷的皮革，由于喷出的雾状颗粒分布不均匀，中间集中，四周分散，喷射流横截面较大，容易造成部分浆料黏附在传送带上，设备运行一段时间以后，传送带上的浆料越来越厚，增加了传送带的运行阻力。传送带上附着的染料余液还容易在传送皮料时污染其他皮料。因此运行一段时间就需要对尼龙绳或钢丝绳灯传送带进行清洗。
现有技术中通常在喷浆机下方设置有废水废料收集槽，清洗过程中产生的废水以及冲洗下来的废弃颜料等容易堆积在槽底，色浆废料不容易处理，如果处理需要断电停工，造成生产效率低下。
实用新型内容
本实用新型的目的在于解决上述问题，提供一种新型的喷浆机废水废料收集槽。
本实用新型所述的喷浆机废水废料收集槽包括：左斜坡和右斜坡，左斜坡底部连接有左立壁，右斜坡底部连接有右立壁，左立壁与右立壁之间设置有收集槽底面，该收集槽底面与水平面平行，所述的左斜坡和右斜坡成左右对称结构，左斜坡与水平面之间形成10°-45°的夹角，右斜坡与水平面之间形成10°-45°的夹角。
所述的左斜坡、右斜坡、左立壁、右立壁和收集槽底面的表面上分别设置有水泥层。
所述的左立壁和右立壁与水平面垂直。
所述的左立壁和右立壁的侧面为弧形并朝向收集槽底面凸起。
与现有技术相比，本实用新型技术方案的有益效果是：
本实用新型所述的喷浆机废水废料收集槽利于清洗固体沉淀物，左斜坡和右斜坡造成水流漩涡，使得冲洗下来的固体沉淀物来不及沉积就被水流冲走，避免了断电停工处理收集槽内固体沉淀物的技术弊端。
