申请日2015.11.19
公开(公告)日2016.04.06
IPC分类号C02F9/04; C02F1/42
摘要
本实用新型涉及一种辐照室混床的节能水处理装置，混床分别连通供水管路、原水补水管路、排水管路、排空管路、源井循环管路及供气管路，在该原水补水管路上还连接一支管连通源井，在该支管上安装有一手动球阀F1，在原水补水管路上也安装一手动球阀F2;在排水管路上安装一手动球阀F3，在排空管路上安装一手动球阀F5，在源井循环管路上安装一手动球阀F4，在供气管路上安装一手动球阀F6。本装置通过对水处理管路的七项改造，实现在停止压缩空气供给的情况下，还可继续满足水处理设备的使用要求，同时节约了能源的消耗。
权利要求书
1.一种辐照室混床的节能水处理装置，混床分别连通供水管路、原水补水管路、排水管路、排空管路、源井循环管路及供气管路，供水管路是纯水罐通过纯水罐向混床供水，原水补水管路是原水罐、原水泵、原水过滤器、高压泵、反渗透向混床补水，排水管路是与混床的管路的总排水，排空管路是对混床内水的排空，源井循环管路是源井供水的循环，供气管路是压缩空气启闭各个管路的控制气阀，其特征在于：在该原水补水管路上还连接一支管连通源井，在该支管上安装有一手动球阀F1，在原水补水管路上也安装一手动球阀F2;在排水管路上安装一手动球阀F3，在排空管路上安装一手动球阀F5，在源井循环管路上安装一手动球阀F4，在供气管路上安装一手动球阀F6。
2.根据权利要求1所述的辐照室混床的节能水处理装置，其特征在于：在原水补水管路上安装一水表。
说明书
一种辐照室混床的节能水处理装置
技术领域
本实用新型涉及辐射技术领域，涉及辐照室混床的水处理技术，尤其是一种辐照室混床的节能水处理装置。
背景技术
在辐射领域，需要采用水处理系统保证有源井补水、离子交换和混床再生系统。辐照室内的混床内有保证井水PH值的阴阳离子交换的树脂，该树脂必须要有水的保护，因此混床的液位必须要超过树脂上表面。目前，混床的水处理装置自动控制阀门使用的是气动阀门，需要一直有压缩空气供给，否则阀门将无法正常工作，否则混床内的水将会泄露，混床树脂就会脱水，树脂将失效无法使用。由于水处理装置使用的压缩空气与辐照装置共用同一台压缩机，在正常生产情况下没有问题，但是在非正常生产的情况下，辐照设备停止而不需要压缩空气的情况下，为保证水处理设备能够正常运行，就必须要一直启动压缩机，因22KW的压缩机功率很大，单独给水处理供气，严重浪费。因此有必要对水处理装置进行技术改造，使水处理装置在没有压缩空气的情况下，混床内能够保持一定高度的水位，同时不影响源井的补水。
通过检索，尚未发现与本专利申请相关的公开专利文献。
发明内容
本实用新型的目的在于克服现有技术的不足之处，提供一种辐照室混床的节能水处理装置，该装置可在生产线不进行生产加工的情况下停止空气压缩机工作，还能够保证水处理设备的补水功能，并且保证混床内水位正常。
本实用新型解决其技术问题是通过以下技术方案实现的：

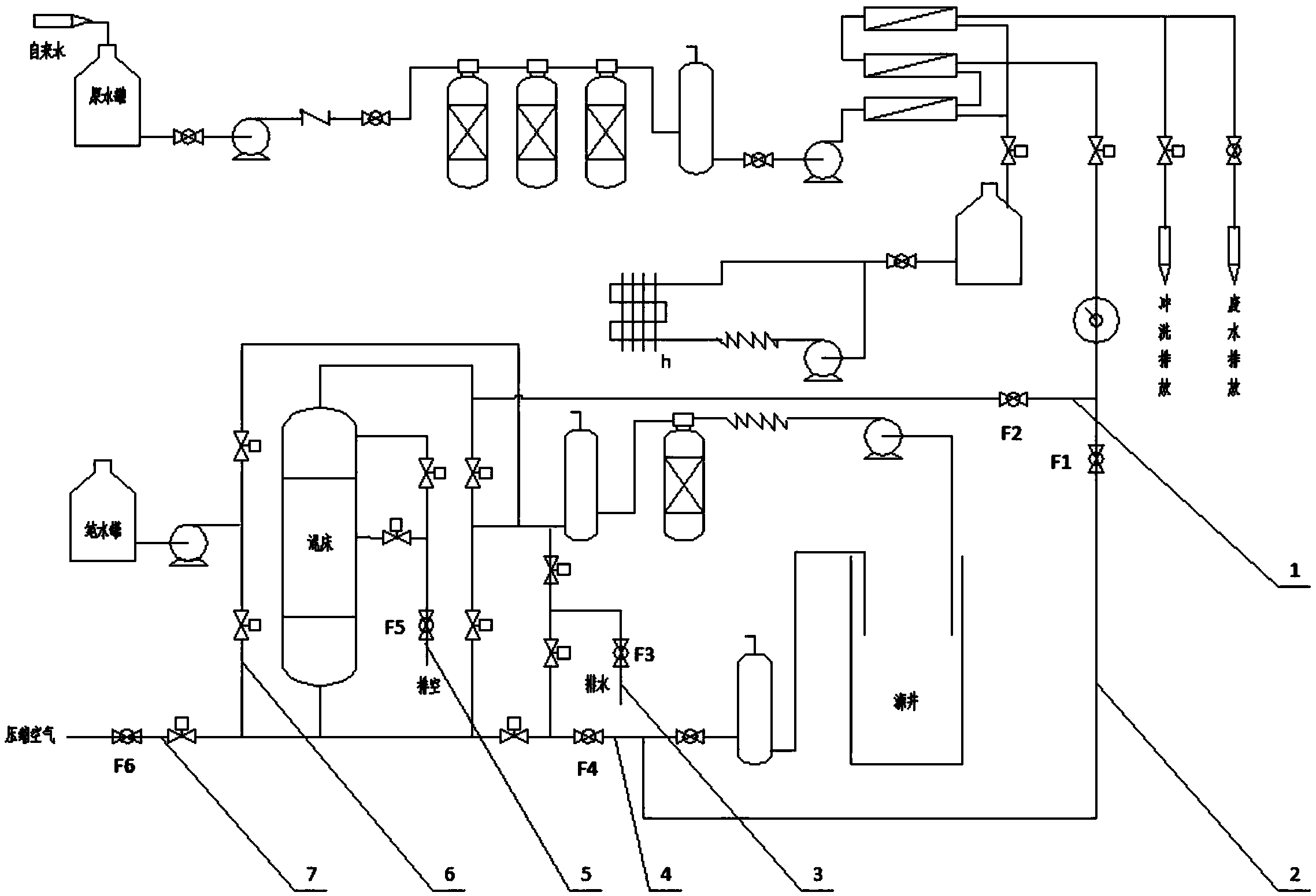

一种辐照室混床的节能水处理装置，混床分别连通供水管路、原水补水管路、排水管路、排空管路、源井循环管路及供气管路，供水管路是纯水罐通过纯水罐向混床供水，原水补水管路是原水罐、原水泵、原水过滤器、高压泵、反渗透向混床补水，排水管路是与混床的管路的总排水，排空管路是对混床内水的排空，源井循环管路是源井供水的循环，供气管路是压缩空气启闭各个管路的控制气阀，其特征在于：在该原水补水管路上还连接一支管连通源井，在该支管上安装有一手动球阀F1，在原水补水管路上也安装一手动球阀F2;在排水管路上安装一手动球阀F3，在排空管路上安装一手动球阀F5，在源井循环管路上安装一手 动球阀F4，在供气管路上安装一手动球阀F6。
而且，在原水补水管路上安装一水表。
本实用新型的优点和有益效果为：
1、本装置增加了辅助管路，并采用各种阀门进行控制，可在生产线不进行生产加工的情况下停止空气压缩机工作，还能够保证水处理设备的补水功能，并且保证混床内水位正常。
2、本装置通过对水处理管路的七项改造，实现在停止压缩空气供给的情况下，还可继续满足水处理设备的使用要求，同时节约了能源的消耗。
