申请日2015.11.28
公开(公告)日2016.04.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种民用污水处理装置，包括污水垃圾分离装置、生物反应装置、金属离子处理装置和净水装置，所述污水垃圾分离装置、生物反应装置和金属离子处理装置均通过支架固定。该民用污水处理装置通过污水垃圾分离装置的机壳底部的电机带动内胆旋转，利用内胆旋转将污水中的垃圾分离出来，分离后的污水通过第一水泵进入生物反应装置，通过生物反应装置内的微生物将污水中的有机物进行分解处理，处理后的污水进入金属离子处理装置后，通过金属离子处理器对污水中的金属离子进行处理，处理后的污水通过出口进入净水装置经过净化后排出，加快了设备污水的处理时间，同时减小了设备的占地面积。
权利要求书

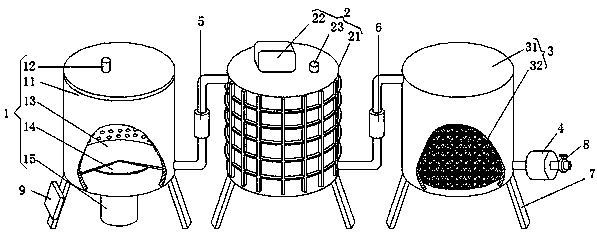

1.一种民用污水处理装置，包括污水垃圾分离装置(1)、生物反应装置(2)、金属离子处理装置(3)和净水装置(4)，所述污水垃圾分离装置(1)、生物反应装置(2)和金属离子处理装置(3)均通过支架(7)固定，其特征在于：所述污水垃圾分离装置(1)的机壳(11)顶部的机盖上设有进料口(12)，所述机壳(11)的内部设有内胆(13)，所述内胆(13)设有漏水孔，所述内胆(13)的底部连接有转盘(14)，所述机壳(11)的底部设有电机(15)，并且电机(15)的输出轴贯穿机壳(11)底部与转盘(14)连接;
所述污水垃圾分离装置(1)的出口通过导管和第一水泵(5)与生物反应装置(2)的进口连接，所述生物反应装置(2)包括反应罐(21)和设在反应罐(21)顶部的氧气发生装置(22)，并且氧气发生装置(22)的出口通过导管与反应罐(21)的进气口(23)连通;
所述生物反应装置(2)的出口通过导管和第二水泵(6)与金属离子处理装置(3)的进口连接，所述金属离子处理装置(3)包括外壳(31)和设在外壳(31)内的金属离子处理器(32)，所述金属离子处理装置(3)的出口处连接有净水装置(4)，并且在净水装置(4)的出水端连接有电磁阀门(8)，并且污水垃圾分离装置(1)、生物反应装置(2)、金属离子处理装置(3)和电磁阀门(8)均与支架(7)上的电控箱(9)内的控制器电性连接。
2.根据权利要求1所述的一种民用污水处理装置，其特征在于：所述支架(7)呈等边三角形排列。
3.根据权利要求1所述的一种民用污水处理装置，其特征在于：所述生物反应装置(2)的反应罐(21)外表面设有散热片。
4.根据权利要求3所述的一种民用污水处理装置，其特征在于：所述生物反应装置(2)的反应罐(21)外表面的散热片交叉形成网格状。
5.根据权利要求3所述的一种民用污水处理装置，其特征在于：所述净水装置(4)为复合烧结活性炭净水器。
说明书
一种民用污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种民用污水处理装置。
背景技术
对于工用和民用污水的处理，一种传统的处理工艺是：将排出的污水通过沉淀池、平流池、过滤装置、浓缩池、泥水分离装置等来完成污水处理的全过程，其中沉淀池是将污水在池中自然沉淀，使污水中的污物沉淀在池中底部，从而便于收集，但这种工艺设备的话占地面积大、处理时间长，对于一般的中小企业很难采用该方法进行排污处理，为此，我们提出一种民用污水处理装置。
实用新型内容
本实用新型的目的在于提供一种民用污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种民用污水处理装置，包括污水垃圾分离装置、生物反应装置、金属离子处理装置和净水装置，所述污水垃圾分离装置、生物反应装置和金属离子处理装置均通过支架固定，所述污水垃圾分离装置的机壳顶部的机盖上设有进料口，所述机壳的内部设有内胆，所述内胆设有漏水孔，所述内胆的底部连接有转盘，所述机壳的底部设有电机，并且电机的输出轴贯穿机壳底部与转盘连接。
所述污水垃圾分离装置的出口通过导管和第一水泵与生物反应装置的进口连接，所述生物反应装置包括反应罐和设在反应罐顶部的氧气发生装置，并且氧气发生装置的出口通过导管与反应罐的进气口连通。
所述生物反应装置的出口通过导管和第二水泵与金属离子处理装置的进口连接，所述金属离子处理装置包括外壳和设在外壳内的金属离子处理器，所述金属离子处理装置的出口处连接有净水装置，并且在净水装置的出水端连接有电磁阀门，并且污水垃圾分离装置、生物反应装置、金属离子处理装置和电磁阀门均与支架上的电控箱内的控制器电性连接。
优选的，所述支架呈等边三角形排列。
优选的，所述生物反应装置的反应罐外表面设有散热片。
优选的，所述生物反应装置的反应罐外表面的散热片交叉形成网格状。
优选的，所述净水装置为复合烧结活性炭净水器。
与现有技术相比，本实用新型的有益效果是：该民用污水处理装置通过污水垃圾分离装置的机壳底部的电机带动内胆旋转，利用内胆旋转将污水中的垃圾分离出来，分离后的污水通过第一水泵进入生物反应装置，通过生物反应装置内的微生物将污水中的有机物进行分解处理，处理后的污水通过第二水泵进入金属离子处理装置，通过金属离子处理装置内的金属离子处理器对污水中的金属离子进行处理，处理后的污水通过出口进入净水装置经过净化后排出，加快了设备污水的处理时间，同时减小了设备的占地面积。
