申请日2015.12.12
公开(公告)日2016.05.25
IPC分类号C02F9/04
摘要
本实用新型公开了自动化自清洁的污水处理箱，包括箱体，所述箱体设有入口和排出口，箱体包括依次设置的第一反应室、第二反应室，所述入口设置在第一反应室上端，所述排出口设置在第二反应室的上端，并在排水口处设有一端伸入第二反应室上端、另一端延伸出箱体并在其上设有自吸泵的排水管;还包括横向设置在第一反应室、第二反应室上方的清洗进水管和设于清洗进水管上的喷头，清洗进水管延伸出箱体并在延伸部分上设有高压泵，所述第一反应室、第二反应室内均设有液位计，该液位计延伸至底部，并在第二反应室内设有吸泥管，所述吸泥管一端延伸至室内底部、另一端延伸出箱体，并在延伸部分设有吸泥泵;所述高压泵、液位计、吸泥泵均连接到控制器。

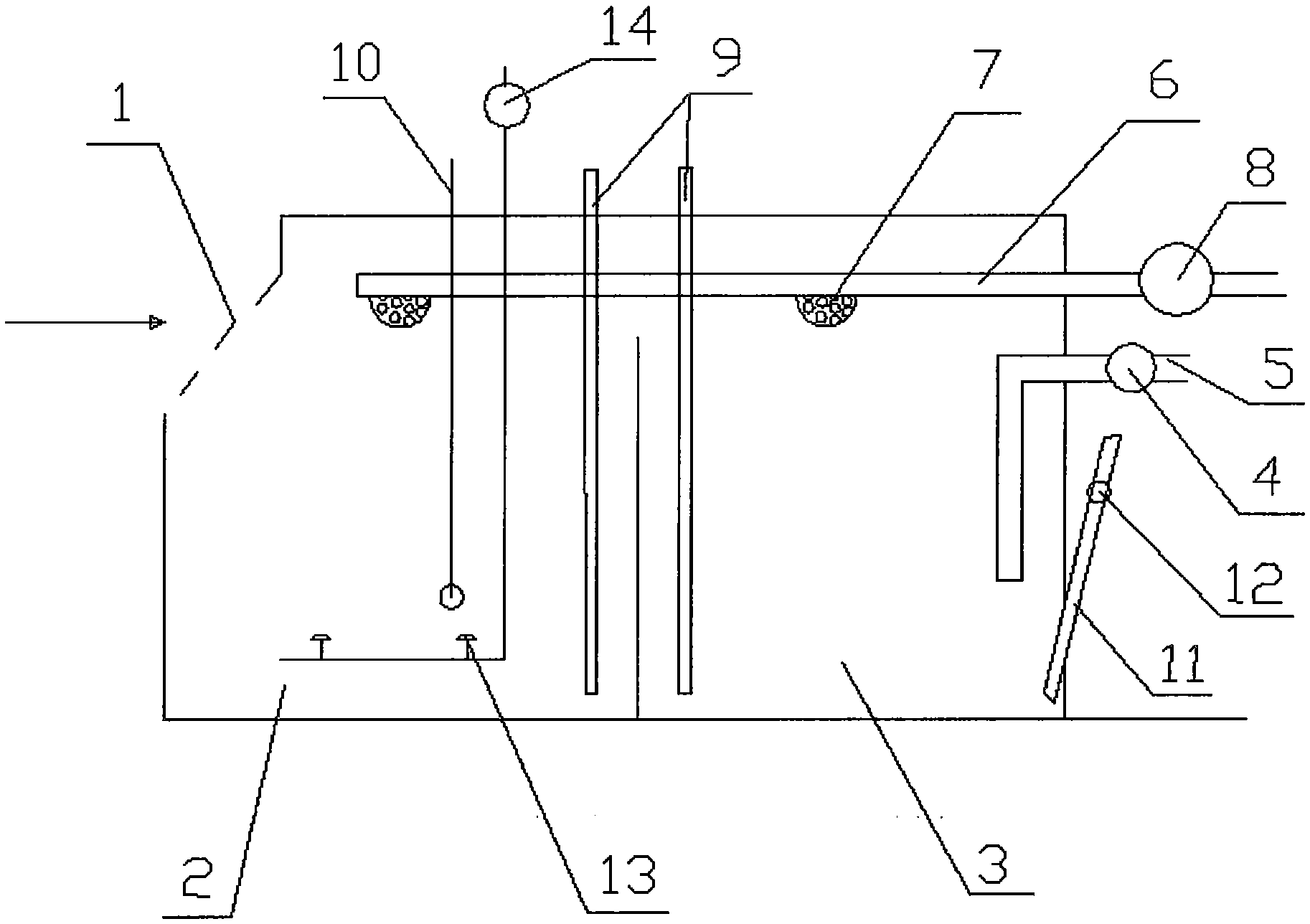

摘要附图
权利要求书
1.自动化自清洁的污水处理箱，其特征在于，包括箱体，所述箱体设有入口和排出口，箱体包括依次设置的第一反应室(2)、第二反应室(3)，所述入口设置在第一反应室(2)上端，所述排出口设置在第二反应室(3)的上端，并在排水口处设有一端伸入第二反应室上端、另一端延伸出箱体并在其上设有自吸泵(4)的排水管(5);还包括横向设置在第一反应室(2)、第二反应室(3)上方的清洗进水管(6)和设于清洗进水管上的喷头(7)，清洗进水管(6)延伸出箱体并在延伸部分上设有高压泵(8)，所述第一反应室(2)、第二反应室(3)内均设有液位计(9)，该液位计延伸至底部，并在第二反应室(3)内设有吸泥管(11)，所述吸泥管一端延伸至室内底部、另一端延伸出箱体，并在延伸部分设有吸泥泵(12);
所述自吸泵(4)、高压泵(8)、液位计(9)、吸泥泵(12)均连接到控制器，由控制器控制工作。
2.根据权利要求1所述的自动化自清洁的污水处理箱，其特征在于，在入口上设有连接有震动装置的滤网(1)，该震动装置与控制器连接。
3.根据权利要求2所述的自动化自清洁的污水处理箱，其特征在于，所述喷头(7)为两个，分别设于第一反应室(2)、第二反应室(3)上方，且喷头为半球形，曲面指向下方，并在曲面上均匀设有多个喷水孔。
4.根据权利要求3所述的自动化自清洁的污水处理箱，其特征在于，所述第二反应室(3)内还设有曝气管和溶解氧在线检测仪(10)，该曝气管一端延伸至底部并设有多个曝气盘(13)、另一端延伸出箱体并在延伸部分上设有鼓风机(14)，该鼓风机和溶解氧在线检测仪(10)均与控制器连接。
5.根据权利要求4所述的自动化自清洁的污水处理箱，其特征在于，所述第一反应室(2)、第二反应室(3)的底部均设有电动阀门，高压泵的进水端设有电动阀门，该电动阀门与控制器连接。
6.根据权利要求5所述的自动化自清洁的污水处理箱，其特征在于，所述箱体上并位于清洗进水管上方还设有可拆卸式箱盖。
说明书
自动化自清洁的污水处理箱
技术领域
本实用新型涉及污水处理设备，具体涉及自动化自清洁的污水处理箱，属于环保技术领域。
背景技术
污水排放多为工业废水和生活废水两大类，其中工业废水往往含有重金属、化学物质，需要配套的污水处理设备处理后达到标准才能排放，生活废水则有大量的漂浮物，并且含杂质比较复杂。
现有的污水处理设备已发展地非常成熟，但是现有的不论是大型的工业污水处理设备，还是小型的区域生活污水处理设备，均未考虑到污水处理设备的自清洁能力，众所周知，污水储存过久会堆积大量的污泥并发出恶臭，而污水处理设备在长期的污水处理过程中，并不能将堆积的污泥大部分清除，因此，使污水处理设备内环境持续恶化;并且，现有的污水处理设备还存在自动化程度差，不智能的问题，需要人工参与，耗费大量的人力。
实用新型内容
本实用新型的目的在于提供自动化自清洁的污水处理箱，解决现有污水处理设备不具备自清洁能力，导致设备内环境持续恶化，并且自动化程度差，不智能的问题。
为了实现上述目的，本实用新型采用的技术方案如下：
自动化自清洁的污水处理箱，包括箱体，所述箱体设有入口和排出口，在入口上设有连接有震动装置的滤网，箱体包括依次设置的第一反应室、第二反应室，所述入口设置在第一反应室上端，所述排出口设置在第二反应室的上端，并在排水口处设有一端伸入第二反应室上端、另一端延伸出箱体并在其上设有自吸泵的排水管;还包括横向设置在第一反应室、第二反应室上方的清洗进水管和设于清洗进水管上的喷头，清洗进水管延伸出箱体并在延伸部分上设有高压泵;所述第一反应室、第二反应室内均设有液位计，该液位计延伸至底部，并在第二反应室内还设有溶解氧在线检测仪和吸泥管，所述吸泥管一端延伸至室内底部、另一端延伸出箱体，并在延伸部分设有吸泥泵;
所述自吸泵、高压泵、液位计、吸泥泵均连接到控制器，由控制器控制工作。
为了将两个反应室均处理干净，所述喷头为两个，分别设于第一反应室、第二反应室上方。为了全方位清洗箱体内部，所述喷头为半球形，曲面指向下方，并在曲面上均匀设有多个喷水孔。
进一步地，所述第二反应室内还设有曝气管，该曝气管一端延伸至底部并设有多个曝气盘、另一端延伸出箱体并在延伸部分上设有鼓风机，该鼓风机与控制器连接。
为了便于污泥的排出，所述第一反应室、第二反应室的底部均设有电动阀门，高压泵的进水端设有电动阀门，该电动阀门与控制器连接。
为了进一步便于观察箱体内部情况，所述箱体上并位于清洗进水管上方还设有可拆卸式箱盖。
本实用新型与现有技术相比，具有以下优点及有益效果：
本实用新型在第一反应室、第二反应室上方横向设置清洗进水管并在清洗进水管上设置喷头，该喷头为半球形曲面指向下方，并在曲面上均匀设有多个喷水孔，并设有控制器控制整个设备的运行，全程无需人工参与，工程人员只需定期进行设备检查和维修即可，解决了现有污水处理设备不具备自清洁能力，导致设备内环境持续恶化，并且自动化程度差，不智能的问题。
