申请日2015.11.29
公开(公告)日2016.05.04
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水净化池去浮渣装置，包括污水池、转动桥、行走电机和中心轴，转动桥一端连接中心轴，另一端与行走电机连接，行走电机设置在污水池侧壁顶端，所述的转动桥包括吸渣桥和吹风桥，两者之间的夹角小于90度;所述的吹风桥近吸渣桥的一面上设有喷气头，所述的吸渣桥的工作面设有吸尘头，吸尘头与中心轴上的吸尘桶连接，吸尘桶通过管道与收尘仓连接，本实用新型采用在转动桥上设置吹风口和吸尘口，将水面的浮渣吸走，经吸尘桶送入收尘仓，节省了大量人力，提高了污水处理企业的污水处理效率。
权利要求书

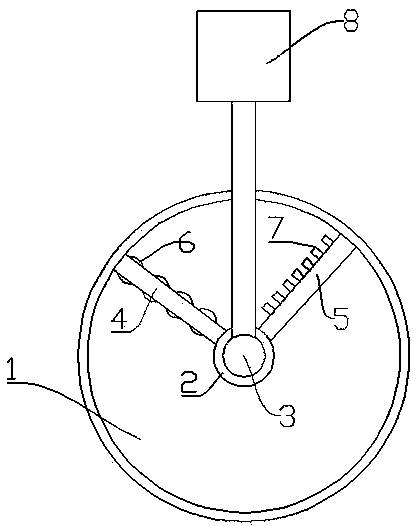

1.一种污水净化池去浮渣装置，包括污水池(1)、转动桥、行走电机和中心轴(2)，转动桥一端连接中心轴(2)，另一端与行走电机连接，行走电机设置在污水池(1)侧壁顶端，其特征在于：所述的转动桥包括吸渣桥(4)和吹风桥(5)，两者之间的夹角小于90度;所述的吹风桥(5)近吸渣桥(4)的一面上设有喷气头(7)，所述的吸渣桥(4)的工作面设有吸尘头(6)，吸尘头(6)与中心轴(2)上的吸尘桶(3)连接，吸尘桶(3)通过管道与收尘仓(8)连接。
2.根据权利要求1所述的一种污水净化池去浮渣装置，其特征在于：所述的喷气头(7)与水面形成45度夹角。
说明书
一种污水净化池去浮渣装置
技术领域
本实用新型涉及一种污水净化池去浮渣装置，包括污水池、转动桥、行走电机和中心轴，转动桥一端连接中心轴，另一端与行走电机连接，行走电机设置在污水池侧壁顶端。
背景技术
污水处理池的池面常有浮泥和漂浮物，给污水处理企业的日常管理带来一定的影响。现有的污水处理池浮泥渣集边去除装置包括中心轴座、转动桥、行走电机和刮板，中心轴座安装在污水处理池内中央，转动桥轴心安装在中心轴座上，转动桥的两侧面装有刮板，转动桥由安装在转动桥两端部的行走电机驱动，行走电机设置在转动桥行走圆形轨道上;圆形轨道设置在已处理污水出水槽内侧。现有的浮泥渣集边去除方法是通过转动桥行走电机驱动转动桥转动，从而带动刮板将浮泥和漂浮物推动到靠近池边的浮泥渣泄口(污水处理池水平面泄水口)将浮泥渣去除。但是由于转动桥转速较慢，刮板推动浮泥渣和漂浮物的离心力较弱，且浮泥和漂浮物常常没等刮到浮泥渣泄口(污水处理池水平面泄水口)位置就被风吹散，难以有效去除。浮泥和漂浮物较多时，必须通过人工清捞，耗费大量人力，来去除浮泥渣和漂浮物。
实用新型内容
本实用新型的目的在于提供一种污水净化池去浮渣装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水净化池去浮渣装置，包括污水池、转动桥、行走电机和中心轴，转动桥一端连接中心轴，另一端与行走电机连接，行走电机设置在污水池侧壁顶端，所述的转动桥包括吸渣桥和吹风桥，两者之间的夹角小于90度;所述的吹风桥近吸渣桥的一面上设有喷气头，所述的吸渣桥的工作面设有吸尘头，吸尘头与中心轴上的吸尘桶连接，吸尘桶通过管道与收尘仓连接。
优选的，所述的喷气头与水面形成45度夹角。
与现有技术相比，本实用新型的有益效果是：本实用新型采用在转动桥上设置吹风口和吸尘口，将水面的浮渣吸走，经吸尘桶送入收尘仓，节省了大量人力，提高了污水处理企业的污水处理效率。
