申请日2015.11.28
公开(公告)日2016.04.13
IPC分类号G01N1/10; G01N1/38
摘要
本实用新型涉及一种污水检测取样辅助装置，包括底座、固定连接在底座上部中间位置的立柱、设置在底座上部左右两侧的左储存腔和右储存腔、设置在左储存腔和右储存腔上部的左支撑腔和右支撑腔、设置在左支撑腔和右支撑腔上部的搅拌腔和供液腔和设置在搅拌腔上部的电动马达，搅拌腔左侧上部连接有左进液管，搅拌腔左右两侧下部分别连接有第一供液管和第二供液管，第一供液管和第二供液管下部分别连接有第一出液腔和第二出液腔。该实用新型装置能有效地针对污水检测进行取样，改善了取样效果，并用更好地测试样品，使用方便。
权利要求书
1.一种污水检测取样辅助装置，其特征在于：包括底座、固定连接在底座上部中间位置的立柱、设置在底座上部左右两侧的左储存腔和右储存腔、设置在左储存腔和右储存腔上部的左支撑腔和右支撑腔、设置在左支撑腔和右支撑腔上部的搅拌腔和供液腔和设置在搅拌腔上部的电动马达，所述搅拌腔左侧上部连接有左进液管，所述搅拌腔左右两侧下部分别连接有第一供液管和第二供液管，所述第一供液管和第二供液管下部分别连接有第一出液腔和第二出液腔，所述第一出液腔和第二出液腔下部分别连接有多个第一出液管和第二出液管，所述左储存腔左右两侧分别设置有第一盛水器和第二盛水器，所述第一盛水器和第二盛水器分别设置在第一出液管和第二出液管下方，所述电动马达下部连接有马达轴，所述马达轴侧面设置有螺旋叶片;所述供液腔中间位置设置有过滤板，所述供液腔左侧上部连接有右进液管，所述供液腔左右两侧上部分别连接有第三供液管和第四供液管，所述第三供液管和第四供液管下部分别连接有第三出液腔和第四出液腔，所述第三出液腔和第四出液腔下部分别连接有多个第三出液管和第四出液管，所述右储存腔左右两侧分别设置有第三盛水器和第四盛水器，所述第三盛水器和第四盛水器分别设置在第三出液管和第四出液管下方。
2.根据权利要求1所述的污水检测取样辅助装置，其特征在于：所述底座下部左右两侧均设置有移动轮。
3.根据权利要求1所述的污水检测取样辅助装置，其特征在于：所述立柱侧面设置有多个展示板。
4.根据权利要求1所述的污水检测取样辅助装置，其特征在于：所述第一盛水器、第二盛水器、第三盛水器和第四盛水器右侧均设置有刻度线。
说明书
污水检测取样辅助装置
技术领域
本实用新型属于污水检测技术领域，具体涉及一种污水检测取样辅助装置。
背景技术
目前，污水是受一定污染的、来自生活和生产的排出水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。污水检测就是对水体质量进行检测，而水体不仅包括水，还包括水中共存的悬浮物、底质和水生生物等。因此，水质监测及评价应该包括水相、固相和生物相，才能得出全面、正确的结论。对污水进行取样时，需要保证样品的可靠性，避免操作失误而造成样品性质的破坏，从而影响检测的结果。
实用新型内容
本实用新型的目的在于提供一种污水检测取样辅助装置，以便更好地根据需要针对污水进行监测取样，改善了检测取样效果，方便根据需要对照使用。
为了实现上述目的，本实用新型的技术方案如下。

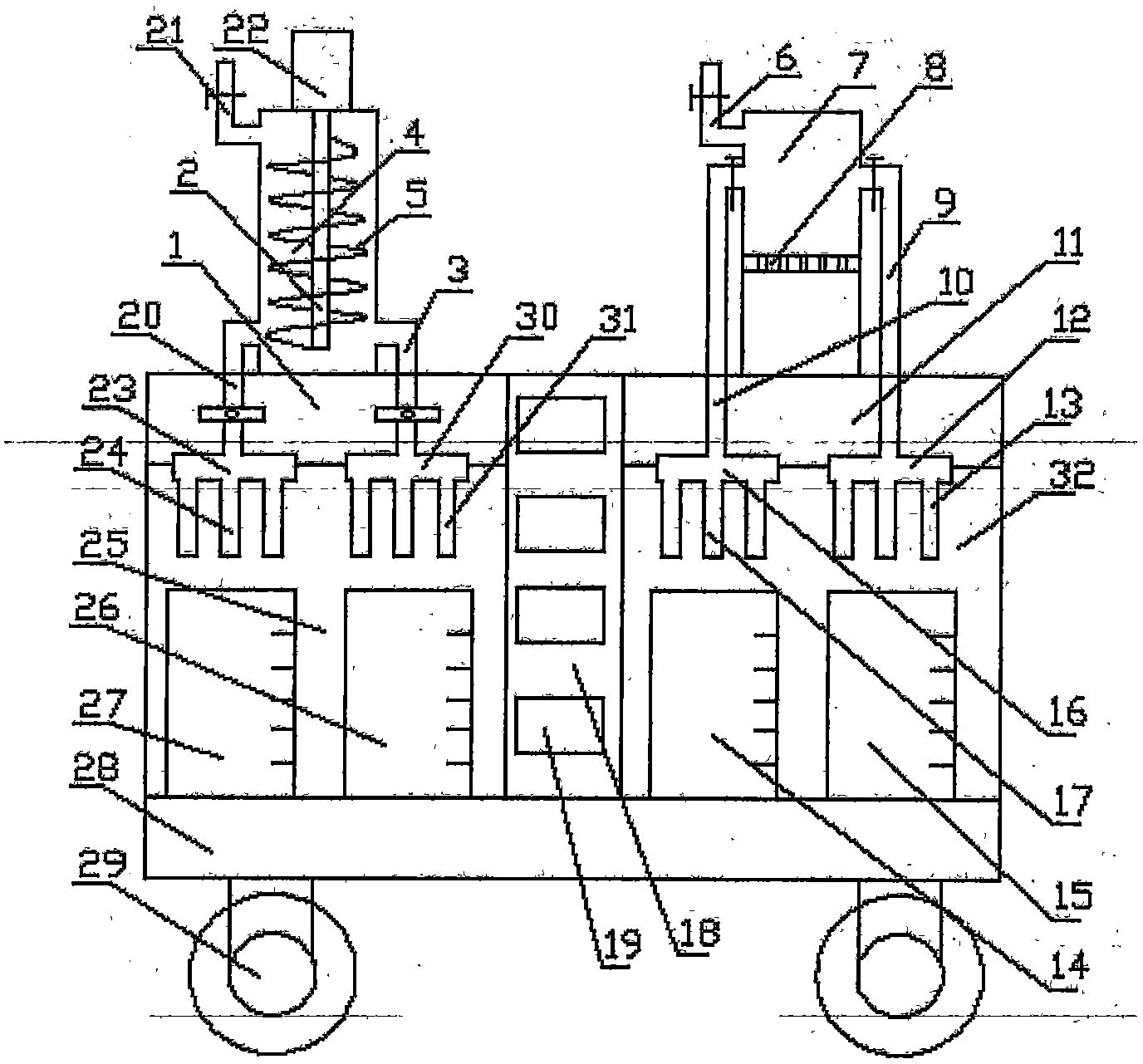

一种污水检测取样辅助装置，包括底座、固定连接在底座上部中间位置的立柱、设置在底座上部左右两侧的左储存腔和右储存腔、设置在左储存腔和右储存腔上部的左支撑腔和右支撑腔、设置在左支撑腔和右支撑腔上部的搅拌腔和供液腔和设置在搅拌腔上部的电动马达，搅拌腔左侧上部连接有左进液管，搅拌腔左右两侧下部分别连接有第一供液管和第二供液管，第一供液管和第二供液管下部分别连接有第一出液腔和第二出液腔，第一出液腔和第二出液腔下部分别连接有多个第一出液管和第二出液管，左储存腔左右两侧分别设置有第一盛水器和第二盛水器，第一盛水器和第二盛水器分别设置在第一出液管和第二出液管下方，电动马达下部连接有马达轴，马达轴侧面设置有螺旋叶片;供液腔中间位置设置有过滤板，供液腔左侧上部连接有右进液管，供液腔左右两侧上部分别连接有第三供液管和第四供液管，第三供液管和第四供液管下部分别连接有第三出液腔和第四出液腔，第三出液腔和第四出液腔下部分别连接有多个第三出液管和第四出液管，右储存腔左右两侧分别设置有第三盛水器和第四盛水器，第三盛水器和第四盛水器分别设置在第三出液管和第四出液管下方。
进一步地，底座下部左右两侧均设置有移动轮。
进一步地，立柱侧面设置有多个展示板。
进一步地，第一盛水器、第二盛水器、第三盛水器和第四盛水器右侧均设置有刻度线。
该实用新型的有益效果在于：该实用新型装置能有效地针对污水检测进行取样，改善了取样效果，并用更好地测试样品，使用方便。
