申请日2015.12.12
公开(公告)日2016.05.25
IPC分类号B01D36/04
摘要
本实用新型公开了一种基于生活废水的回收处理设备，主要解决了现有技术污水处理设备结构复杂、费用高等问题。该基于生活废水的回收处理设备包括上部具有进水口(2)的箱体(1)，在所述箱体(1)内壁两侧设置有轨道，在所述箱体(1)内设置有四层可沿所述轨道抽进和拉出并呈抽屉式结构的过滤装置：第一过滤装置(3)、第二过滤装置(4)、第三过滤装置(5)、第四过滤装置(6)。本实用新型结构简单、实现方便。

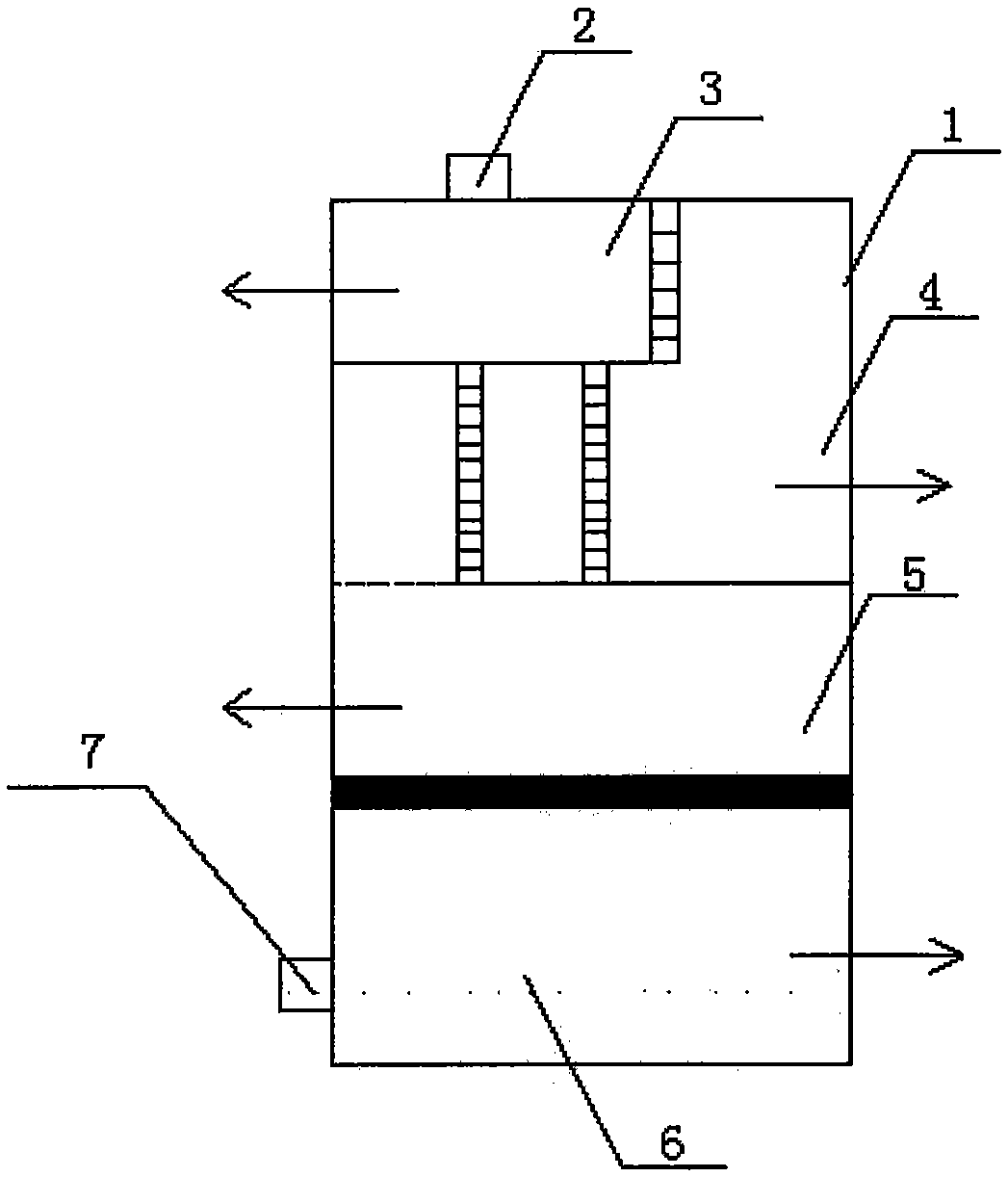

摘要附图
权利要求书
1.一种基于生活废水的回收处理设备，其特征在于，包括上部具有进水口(2)的箱体(1)，在所述箱体(1)内壁两侧设置有轨道，在所述箱体(1)内设置有四层可沿所述轨道抽进和拉出并呈抽屉式结构的过滤装置：第一过滤装置(3)、第二过滤装置(4)、第三过滤装置(5)、第四过滤装置(6);
其中，所述第一过滤装置可沿所述箱体(1)的左侧抽进和拉出，所述第一过滤装置的右侧部为网孔结构，且该侧与所述箱体(1)的右侧之间具有供液体流动的间隙，液体通过所述第一过滤装置右侧部的网孔结构流至第二过滤装置;
所述第二过滤装置可沿所述箱体(1)的右侧抽进和拉出，所述第二过滤装置的左侧间隙设置有两层网孔结构，且所述第二过滤装置的左侧与所述箱体(1)的左侧之间具有供液体流动的间隙，液体通过所述第二过滤装置最左侧部的网孔结构流至第三过滤装置;
所述第三过滤装置可沿所述箱体(1)的右侧抽进和拉出，其上部具有一段开口，液体通过该开口流入所述第三过滤装置内，在所述第三过滤装置的内部填充有活性炭，所述第三过滤装置的底部为滤层;液体通过滤层流至第四过滤装置;
所述第四过滤装置为空的抽屉，其用于清水沉淀，在所述第四过滤装置上设置有出水笼头(7)。
2.根据权利要求1所述的基于生活废水的回收处理设备，其特征在于，所述第四过滤装置可沿所述箱体(1)的左侧或右侧抽进和拉出。
3.根据权利要求2所述的基于生活废水的回收处理设备，其特征在于，所述第一过滤装置(3)、第二过滤装置(4)、第三过滤装置(5)、第四过滤装置(6)均可从所述箱体(1)内拉出。
4.根据权利要求3所述的基于生活废水的回收处理设备，其特征在于，在所述箱体(1)的外部底部还设置有行走机构，以便于箱体的移动。
5.根据权利要求4所述的基于生活废水的回收处理设备，其特征在于，所述行走机构为滑轮。
说明书
基于生活废水的回收处理设备
技术领域
本实用新型涉及污水处理领域，具体的说，是涉及一种基于生活废水的回收处理设备。
背景技术
生活污水、废水处理和回收再利用，一直是本技术领域研究的重要方向，现有技术中，虽然有着诸多的污水处理装置，但是，这些装置普遍存在结构复杂、费用高、处理效果欠佳等缺陷，其应用并不广泛，对生活污水的回收再利用的推动效果并不明显。
实用新型内容
本实用新型的目的在于克服上述缺陷，提供一种结构简单、实现方便的基于生活废水的回收处理设备。
为了实现上述目的，本实用新型采用以下技术方案：
一种基于生活废水的回收处理设备，包括上部具有进水口的箱体，在所述箱体内壁两侧设置有轨道，在所述箱体内设置有四层可沿所述轨道抽进和拉出并呈抽屉式结构的过滤装置：第一过滤装置、第二过滤装置、第三过滤装置、第四过滤装置;
其中，所述第一过滤装置可沿所述箱体的左侧抽进和拉出，所述第一过滤装置的右侧部为网孔结构，且该侧与所述箱体的右侧之间具有供液体流动的间隙，液体通过所述第一过滤装置右侧部的网孔结构流至第二过滤装置;
进一步的，所述第二过滤装置可沿所述箱体的右侧抽进和拉出，所述第二过滤装置的左侧间隙设置有两层网孔结构，且所述第二过滤装置的左侧与所述箱体的左侧之间具有供液体流动的间隙，液体通过所述第二过滤装置最左侧部的网孔结构流至第三过滤装置;
进一步的，所述第三过滤装置可沿所述箱体的右侧抽进和拉出，其上部具有一段开口，液体通过该开口流入所述第三过滤装置内，在所述第三过滤装置的内部填充有活性炭，所述第三过滤装置的底部为滤层;液体通过滤层流至第四过滤装置;
进一步的，所述第四过滤装置为空的抽屉，其用于清水沉淀，在所述第四过滤装置上设置有出水笼头。
进一步的，所述第四过滤装置可沿所述箱体的左侧或右侧抽进和拉出。
进一步的，所述第一过滤装置、第二过滤装置、第三过滤装置、第四过滤装置均可从所述箱体内拉出。
进一步的，在所述箱体的外部底部还设置有行走机构，以便于箱体的移动。
进一步的，所述行走机构为滑轮。
与现有技术相比，本实用新型的有益效果在于：
本实用新型将抽屉式的结构与污水过滤箱相结合，每一层过滤装置均单独由一个抽屉式的结构组成，一方面，整个装置结构简单、实现方便，便于推广;另一方面，在相应的抽屉式结构达到过滤饱和度时，可将其抽出进行清洗或更换，且每一层结构独立，互不影响，某部分损坏时，只需更换损害部分即可，无需更换整体结构，从而降低了使用费用。
