申请日2015.11.28
公开(公告)日2016.04.20
IPC分类号C02F9/08
摘要
本实用新型公开了一种高效方便的污水处理设备，包括污水处理箱，所述搅拌电机的转子末端同轴连接有搅拌杆，所述搅拌杆的杆体两侧开设有喷液口，所述支杆之间竖向装置有活性炭吸附管，所述污水处理箱的箱体内壁两侧还嵌装有紫外线杀菌灯，所述出水口与外部的电吸附装置的腔体相通连接。该高效方便的污水处理设备通过将活性炭吸附、紫外线杀菌、消毒液杀菌、电吸附等净水措施合理整合于一体，使得污水处理效率得到提高，通过采用搅拌吸附的方式，在提高吸附工作效率的同时，能够使水体中的大颗粒杂质在离心的作用下聚集在污水处理箱的腔体底部中部位置，具有良好的杂质沉淀作用，进一步提高净化效率。
权利要求书

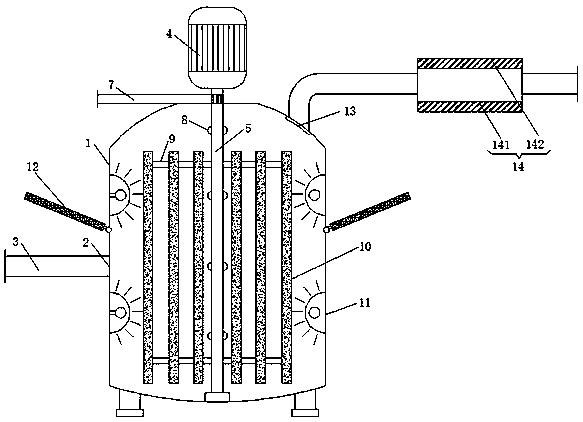

1.一种高效方便的污水处理设备，包括污水处理箱(1)，其特征在于：所述污水处理箱(1)为圆柱形，所述污水处理箱(1)的外壁一侧中部开设有进水口(2)，所述进水口(2)与外部污水收集管(3)连接，所述污水处理箱(1)的顶部中间位置装置有搅拌电机(4)，所述搅拌电机(4)的转子末端同轴连接有搅拌杆(5)，所述搅拌杆(5)的杆体部分插接于污水处理箱(1)的内腔中部，所述搅拌杆(5)的内部中空，且搅拌杆(5)的顶端与搅拌电机(4)的转子连接处为镂空设计，所述搅拌杆(5)的顶端外部包裹有进液仓(6)，所述进液仓(6)的进液口与外部的消毒液输运管(7)连接，所述搅拌杆(5)的杆体两侧开设有喷液口(8)，所述搅拌杆(5)的杆体表面还横向设置有支杆(9)，所述支杆(9)有两根，且两根支杆(9)之间竖向装置有活性炭吸附管(10)，所述污水处理箱(1)的箱体内壁两侧还嵌装有紫外线杀菌灯(11)，所述污水处理箱(1)的箱体外壁两侧与紫外线杀菌灯(11)的对应位置处安装有太阳能集电装置(12)，所述紫外线杀菌灯(11)的供电电路与太阳能集电装置(12)的供电电路连接，所述污水处理箱(1)的顶部一侧开设有出水口(13)，所述出水口(13)与外部的电吸附装置(14)的腔体相通连接，所述电吸附装置(14)由互相平行设置的正电极板(141)和负电极板(142)组成。
2.根据权利要求1所述的一种高效方便的污水处理设备，其特征在于：所述进液仓(6)与搅拌电机(4)的转子末端、进液仓(6)与搅拌杆(5)的顶端镂空部分之间均通过滚珠轴承(15)连接。
3.根据权利要求1所述的一种高效方便的污水处理设备，其特征在于：所述活性炭吸附管(10)的数量不少于两个，且对称、平行设置在搅拌杆(5)的杆体表面两侧。
4.根据权利要求1所述的一种高效方便的污水处理设备，其特征在于：所述太阳能集电装置(12)的底部通过旋转轴与污水处理箱(1)的箱体外壁连接。
5.根据权利要求1所述的一种高效方便的污水处理设备，其特征在于：所述搅拌杆(5)的底端也通过滚轴轴承活动安装于污水处理箱(1)的内腔底部，所述污水处理箱(1)的内腔底部为半椭球形。
说明书
一种高效方便的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种高效方便的污水处理设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理设备是一种处理污水的装置，现在普遍使用的污水处理设备存在工作效率低、结构复杂及操作不便的缺点。
实用新型内容
本实用新型的目的在于提供一种高效方便的污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效方便的污水处理设备，包括污水处理箱，所述污水处理箱为圆柱形，所述污水处理箱的外壁一侧中部开设有进水口，所述进水口与外部污水收集管连接，所述污水处理箱的顶部中间位置装置有搅拌电机，所述搅拌电机的转子末端同轴连接有搅拌杆，所述搅拌杆的杆体部分插接于污水处理箱的内腔中部，所述搅拌杆的内部中空，且搅拌杆的顶端与搅拌电机的转子连接处为镂空设计，所述搅拌杆的顶端外部包裹有进液仓，所述进液仓的进液口与外部消毒液输运管连接，所述搅拌杆的杆体两侧开设有喷液口，所述搅拌杆的杆体表面还横向设置有支杆，所述支杆有两根，且两根支杆之间竖向装置有活性炭吸附管，所述污水处理箱的箱体内壁两侧还嵌装有紫外线杀菌灯，所述污水处理箱的箱体外壁两侧与紫外线杀菌灯的对应位置处安装有太阳能集电装置，所述紫外线杀菌灯的供电电路与太阳能集电装置的供电电路连接，所述污水处理箱的顶部一侧开设有出水口，所述出水口与外部的电吸附装置的腔体相通连接，所述电吸附装置由互相平行设置的正电极板和负电极板组成。
优选的，所述进液仓与搅拌电机的转子末端、进液仓与搅拌杆的顶端镂空部分之间均通过滚珠轴承连接。
优选的，所述活性炭吸附管的数量不少于两个，且对称、平行设置在搅拌杆的杆体表面两侧。
优选的，所述太阳能集电装置的底部通过旋转轴与污水处理箱的箱体外壁连接。
优选的，所述搅拌杆的底端也通过滚轴轴承活动安装于污水处理箱的内腔底部，所述污水处理箱的内腔底部为半椭球形。
与现有技术相比，本实用新型的有益效果是：该高效方便的污水处理设备通过将活性炭吸附、紫外线杀菌、消毒液杀菌、电吸附等净水措施合理整合于一体，使得污水处理效率得到提高，通过采用搅拌吸附的方式，在提高吸附工作效率的同时，能够使水体中的大颗粒杂质在离心的作用下聚集在污水处理箱的腔体底部中部位置，具有良好的杂质沉淀作用，进一步提高净化效率，本实用新型设计合理，结构简单，使用方便，满足了水体净化的要求。
