申请日2015.11.27
公开(公告)日2016.02.03
IPC分类号C02F9/04; C02F103/30
摘要
本发明公开了一种吸附催化氧化法深度处理印染废水的系统与方法，系统包括搅拌池、吸附催化氧化池、炭水分离池、臭氧发生器、压滤设备、粉末活性炭再生设备;搅拌池与吸附催化氧化池通过管道连接，臭氧发生器通过管道连接到吸附催化氧化池底部，吸附催化氧化池与炭水分离池分别通过自流管和回流管双向连接，吸附催化氧化池出水自流到炭水分离池，炭水分离池分别通过管道与压滤设备和外界排水口连接，压滤设备与炭再生设备、粉末活性炭再生设备与搅拌池之间均用螺旋输送机连接。本发明能快速彻底降解COD和脱色，且降低粉末炭使用量和臭氧投加量，降低处理成本。
权利要求书
1.一种吸附催化氧化法深度处理印染废水的系统，其特征在于：包括搅拌池、吸附催化氧化池、炭水分离池、臭氧发生器、压滤设备、粉末活性炭再生设备;所述搅拌池与吸附催化氧化池通过管道连接，所述臭氧发生器通过管道连接到所述吸附催化氧化池底部，所述吸附催化氧化池与炭水分离池分别通过自流管和回流管双向连接，所述吸附催化氧化池出水自流到所述炭水分离池，所述炭水分离池分别通过管道与压滤设备和外界排水口连接，所述压滤设备与炭再生设备、粉末活性炭再生设备与搅拌池之间均用螺旋输送机连接。
2.根据权利要求1所述的吸附催化氧化法深度处理印染废水的系统，其特征在于：所述炭水分离池中设置有浸没式平板超滤膜，通过浸没式平板超滤膜过滤后的水通过提升泵抽吸出后向外界排出。
3.根据权利要求1所述的吸附催化氧化法深度处理印染废水的系统，其特征在于：所述搅拌池与吸附催化氧化池之间设置有提升泵;所述臭氧发生器与吸附催化氧化池之间设置有阀门，用于调节臭氧的流量;所述炭水分离池与吸附催化氧化池之间设置有回流泵;所述炭水分离池与压滤设备之间设置有动隔膜泵。
4.根据权利要求1、2或3所述的吸附催化氧化法深度处理印染废水的系统，其特征在于：所述管道、自流管和回流管均为不锈钢钢管。
5.一种利用权利要求1所述的吸附催化氧化法深度处理印染废水的系统进行印染废水深度处理的方法，其特征在于，包括以下步骤：
步骤1：印染污水处理厂尾水自流进入搅拌池;
步骤2：搅拌池中投加的再生粉末活性炭与废水充分混合;
步骤3：搅拌池中的炭水混合液经过提升泵进入吸附催化氧化池;
步骤4：吸附催化氧化池出水自流至炭水分离池，通过浸没式平板超滤膜过滤后的出水达标排放;炭水分离池中炭浆，一部分炭浆回流至吸附催化氧化池，一部分排至压滤设备脱水后送入粉末活性炭再生设备再生，再生后投加至搅拌池中。
6.根据权利要求5所述的方法，其特征在于：步骤2中，搅拌池水力停留的时间为10min，搅拌池中炭浆浓度为20000mg/L。
7.根据权利要求5所述的方法，其特征在于：步骤3中，吸附催化氧化池高为6米，水力停留时间为1h，吸附催化氧化池粉末炭浆浓度20000mg/L，臭氧的浓度范围为30～50mg/L。
8.根据权利要求5所述的方法，其特征在于：步骤4中，炭水分离池水力停留时间为30min，炭水分离池中炭浆浓度25000mg/L。
说明书
一种吸附催化氧化法深度处理印染废水的系统与方法
技术领域
本发明属于环保工艺技术领域，涉及一种工业污水处理系统与方法，具体涉及一种吸附催化氧化法深度处理印染废水的系统与方法。
背景技术
印染废水具有水量大，有机物含量高，色度深，水质变化大等特点。印染废水经过常规生化及化学沉淀法处理后依然难以达标排放，需要采用深度处理技术进一步进行处理。而常规二级生化及化学沉淀处理的印染废水处理厂所排放的尾水，通常具有难生化、难氧化、难絮凝等特性，传统方法难以凑效。
高级氧化如臭氧氧化脱色效果好，但去除COD能力差;芬顿氧化脱色能力强、去除COD效果好，但产生污泥量大，污泥处置难度大，二次污染严重;膜分离技术由于膜污染及浓水处置问题也未能有效解决;深度生化技术如曝气生物滤池一般需要与高级氧化技术结合联用，导致投资大、工艺控制难度大、运行效果不稳定等，国内针对大规模印染废水深度处理的曝气生物滤池成功案例鲜见。粉末活性炭去除COD的效果好，脱色快，但COD较高时，活性炭投加量大，再生频繁，成本较高。单一臭氧氧化脱色快，但彻底氧化能力较差，且有选择性。
发明内容
为了解决上述技术问题，本发明将粉末炭和臭氧结合，构建了一种吸附催化氧化法深度处理印染废水的系统，本发明快速彻底降解COD和脱色，且降低粉末炭使用量和臭氧投加量，降低处理成本。

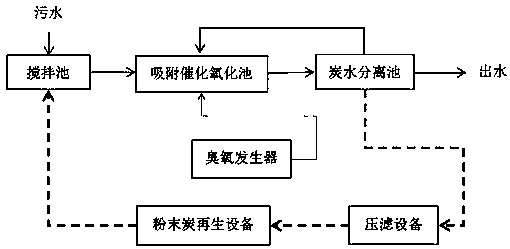

本发明的系统所采用的技术方案是：一种吸附催化氧化法深度处理印染废水的系统，其特征在于：包括搅拌池、吸附催化氧化池、炭水分离池、臭氧发生器、压滤设备、粉末活性炭再生设备;所述搅拌池与吸附催化氧化池通过管道连接，所述臭氧发生器通过管道连接到所述吸附催化氧化池底部，所述吸附催化氧化池与炭水分离池分别通过自流管和回流管双向连接，所述吸附催化氧化池出水自流到所述炭水分离池，所述炭水分离池分别通过管道与压滤设备和外界排水口连接，所述压滤设备与炭再生设备、粉末活性炭再生设备与搅拌池之间均用螺旋输送机连接。
作为优选，所述炭水分离池中设置有浸没式平板超滤膜，通过浸没式平板超滤膜过滤后的水通过提升泵抽吸出后向外界排出。
作为优选，所述搅拌池与吸附催化氧化池之间设置有提升泵;所述臭氧发生器与吸附催化氧化池之间设置有阀门，用于调节臭氧的流量;所述炭水分离池与吸附催化氧化池之间设置有回流泵;所述炭水分离池与压滤设备之间设置有动隔膜泵。
作为优选，所述管道、自流管和回流管均为不锈钢钢管。
本发明的方法所采用的技术方案是：一种吸附催化氧化法深度处理印染废水的方法，其特征在于，包括以下步骤：
步骤1：印染污水处理厂尾水自流进入搅拌池;
步骤2：搅拌池中投加的再生粉末活性炭与废水充分混合;
步骤3：搅拌池中的炭水混合液经过提升泵进入吸附催化氧化池;
步骤4：吸附催化氧化池出水自流至炭水分离池，通过浸没式平板超滤膜过滤后的出水达标排放;炭水分离池中炭浆，一部分炭浆回流至吸附催化氧化池，一部分排至压滤设备脱水后送入粉末活性炭再生设备再生，再生后投加至搅拌池中。
作为优选，步骤2中，搅拌池水力停留的时间为10min，搅拌池中炭浆浓度为20000mg/L。
作为优选，步骤3中，吸附催化氧化池高为6米，水力停留时间为1h，吸附催化氧化池粉末炭浆浓度20000mg/L，臭氧的浓度范围为30～50mg/L。
作为优选，炭水分离池水力停留时间为30min，炭水分离池中炭浆浓度25000mg/L。
本发明与其他深度处理技术相比，有以下突出优点：
(1)脱色效果极佳，色度可达2倍;COD指标可达地表三类水要求的标准;
(2)处理水稳定，对进水适应性强;
(3)大大延缓再生炭使用周期，减少粉末炭的投加量，节约再生成本。
