申请日2015.11.28
公开(公告)日2016.06.15
IPC分类号C02F9/02
摘要
本实用新型公开一种带有取水过滤装置的水厂水处理设备，包括吸附室和取水过滤装置，取水过滤装置包括过滤室、储水室和固定支架，过滤室的前端设有进水口，过滤室内设有滤网，过滤室与储水室之间连接有过渡水管，储水室底部设有固定支架，吸附室内设有多层吸附层和竖向布水管，竖向布水管两端穿出吸附层，竖向布水管上端连接布水器，竖向布水管的下端伸出吸附室并与储水室连接，吸附室下端连接有出水管，本实用新型在取水端设置了取水过滤装置，能够有效地去除水中的漂浮物和大颗粒杂质，吸附室内具有多层吸附层，能进一步降低水中残留的其他杂质，整个设备吸附效果好，使用寿命长。
权利要求书
1.一种带有取水过滤装置的水厂水处理设备，其特征在于：包括吸附室和与该吸附室连接的取水过滤装置;
所述取水过滤装置包括过滤室(8)、储水室(10)和固定支架(12)，所述过滤室(8)的前端设有进水口(7)，过滤室(8)内设有滤网(9)，所述过滤室(8)与储水室(10)之间连接有过渡水管(11)，所述储水室(10)底部设有所述固定支架(12);

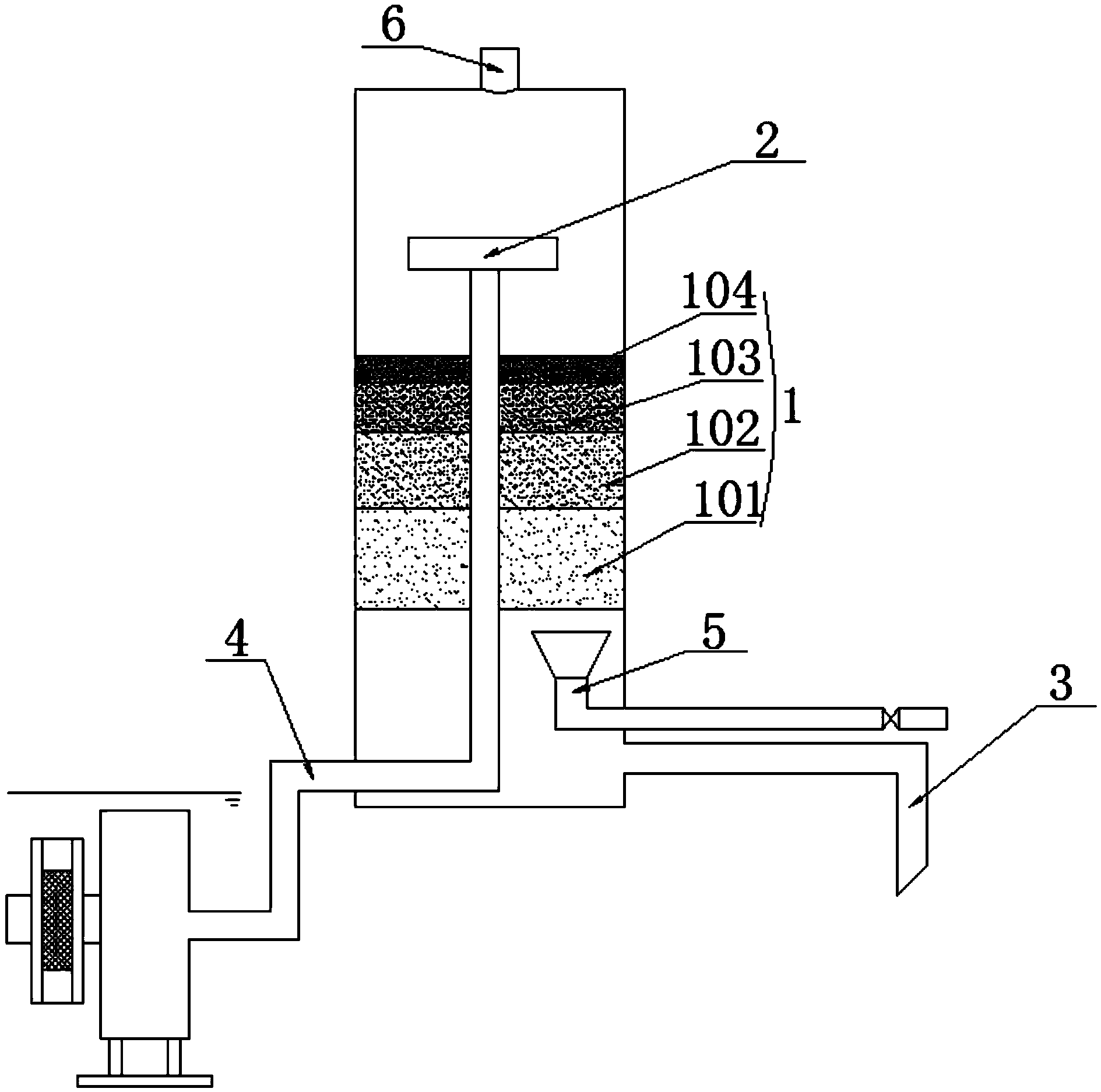

所述吸附室内设有吸附层(1)和竖向布水管(4)，该竖向布水管(4)的两端分别穿出所述吸附层(1)，该竖向布水管(4)的上端连接有布水器(2)，该竖向布水管(4)的下端伸出所述吸附室并与所述储水室(10)连接，所述吸附层(1)下方的吸附室连接有出水管(3)，所述吸附层(1)包括从下往上依次设置的硅藻土层(101)、蓬松棉层(102)、硅胶层(103)和活性炭层(104)，所述硅藻土层(101)、蓬松棉层(102)、硅胶层(103)和活性炭层(104)的厚度比为3：2：1.5：1。
2.根据权利要求1所述的带有取水过滤装置的水厂水处理设备，其特征在于：所述布水器(2)包括星型支管(204)，该星型支管(204)伸出端连接有同一个外环管(202)，该外环管(202)内设有内环管(203)，所述外环管(202)和内环管(203)分别与所述星型支管(204)接通，在所述内环管(203)、外环管(202)和星型支管(204)上分别设有布水孔(201)。
3.根据权利要求2所述的带有取水过滤装置的水厂水处理设备，其特征在于：所述星型支管(204)为三星支管，相邻支管之间的夹角为120°。
4.根据权利要求1或2所述的带有取水过滤装置的水厂水处理设备，其特征在于：所述吸附层(1)下方设有反冲洗装置(5)。
5.根据权利要求4所述的带有取水过滤装置的水厂水处理设备，其特征在于：所述吸附室顶部设有观察窗(6)。
说明书
带有取水过滤装置的水厂水处理设备
技术领域
本实用新型涉及给水处理设备领域，具体涉及一种带有取水过滤装置的水厂水处理设备。
背景技术
人类的活动会使大量的工业、农业和生活废弃物排入水中，使水体受到污染，目前全世界每年约有4200多亿立方米的污水排入江河湖海，污染了5.5万亿立方米的淡水，这相当于全球径流总量的14%以上，日趋加剧的水污染，已对人类的生存安全构成重大威胁，成为人类健康、经济和社会可持续发展的重大障碍，据世界权威机构调查，在发展中国家，各类疾病有80%是因为饮用了不卫生的水而传播的，每年因饮用不卫生水至少造成全球2000万人死亡，因此水污染被称作"世界头号杀手"，物理化学法是水处理方法中最主流的方式，一般水处理方法主要包括反应、沉淀、过滤、杀菌几个步骤，经过这几步处理后的原水一般都能达到饮用水的标准，但传统的净水技术是对于原水中一些含量虽低但可能对人类健康产生重大隐患的有毒有害类物质却未做任何处理。
实用新型内容
为解决以上技术问题，本实用新型提供一种在取水端能有效拦截水中漂浮物和较大的杂质并能有效吸附水中的各类有机污染物的带有取水过滤装置的水厂水处理设备。
技术方案如下：
一种带有取水过滤装置的水厂水处理设备，其关键在于：包括吸附室和与该吸附室连接的取水过滤装置;
所述取水过滤装置包括过滤室、储水室和固定支架，所述过滤室的前端设有进水口，过滤室内设有滤网，所述过滤室与储水室之间连接有过渡水管，所述储水室底部设有所述固定支架;
所述吸附室内设有吸附层和竖向布水管，该竖向布水管的两端分别穿出所述吸附层，该竖向布水管的上端连接有布水器，该竖向布水管的下端伸出所述吸附室并与所述储水室连接，所述吸附层下方的吸附室连接有出水管，所述吸附层包括从下往上依次设置的硅藻土层、蓬松棉层、硅胶层和活性炭层，所述硅藻土层、蓬松棉层、硅胶层和活性炭层的厚度比为3：2：1.5：1。
采用本技术方案的有益效果是由于在取水端设置了取水过滤装置，能够有效地去除水中的漂浮物和大颗粒杂质，吸附室内设有由硅藻土、蓬松棉、硅胶和活性炭组成的多层吸附层，能进一步降低水中残留其他杂质以及微量有毒有害物质，确保饮水安全。
作为优选：上述布水器包括星型支管，该星型支管伸出端连接有同一个外环管，该外环管内设有内环管，所述外环管和内环管分别与所述星型支管接通，在所述内环管、外环管和星型支管上分别设有布水孔。采用本实用新型的有益效果是圆盘式带小孔的布水器能均匀的将水源分散到吸附层的上方，且不会产生较大的水流扰动。
上述星型支管为三星支管，相邻支管之间的夹角为120°。采用此方案的有益效果是外环管和内环管的固定更加稳固。
上述吸附层下方设有反冲洗装置。采用此方案的有益效果是可以有效延长吸附层的使用寿命。
上述吸附室顶部设有观察窗。采用此方案的有益效果是可通过观察窗快捷查看净水系统内部情况。
有益效果：
采用本实用新型的有益效果是由于在取水端设置了取水过滤装置，能够有效地去除水中的漂浮物和大颗粒杂质，吸附室内设有由硅藻土、蓬松棉、硅胶和活性炭组成的多层吸附层，能进一步降低水中残留的其他杂质和微量有毒有害物质，确保饮水安全，圆盘式布水器能均匀的将水源分散到吸附层的上方，且不会产生较大的水流扰动，整个装置吸附效果好，使用寿命长。
