申请日2015.11.28
公开(公告)日2016.04.20
IPC分类号C02F9/14; B01D29/11
摘要
本实用新型公开了一种具有祛除污垢功能的污水处理设备,包括进水管道,所述进水管道的一端与第一处理箱连通,所述第一处理箱的内部设置有搅拌装置,所述搅拌装置的底部设置有第一过滤集污管,所述第一处理箱通过管道与厌氧池连通,所述厌氧池通过管道与好氧池连通,所述好氧池通过管道与第二处理箱连通,所述第二处理箱的内部设置有净化装置,所述净化装置的底部设置有第二过滤集污管。该具有祛除污垢功能的污水处理设备,通过设置第一过滤集污管和第二过滤集污管,能够及时的将污垢排出,提高了污水处理效率,增加了污水处理装置的使用寿命,且结构简单,成本低,除污效果好,方便人们使用。
权利要求书

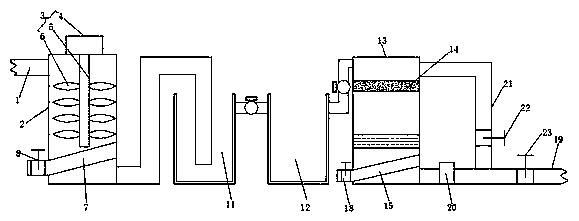

1.一种具有祛除污垢功能的污水处理设备,包括进水管道(1),其特征在于:所述进水管道(1)的一端与第一处理箱(2)连通,所述第一处理箱(2)的内部设置有搅拌装置(3),所述搅拌装置(3)的底部设置有第一过滤集污管(7),所述第一过滤集污管(7)的一端与第一处理箱(2)的内壁固定连接,所述第一过滤集污管(7)的另一端贯穿第一处理箱(2)且延伸至第一处理箱(2)的外部,伸出第一处理箱(2)外部的第一过滤集污管(7)上设置有第一除污阀(8),所述第一过滤集污管(7)的顶部开设有第一上过滤孔(9),所述第一过滤集污管(7)的底部开设有第一下过滤孔(10),且第一上过滤孔(9)的直径大于第一下过滤孔(10)的直径,所述第一处理箱(2)通过管道与厌氧池(11)连通,所述厌氧池(11)通过管道与好氧池(12)连通,所述好氧池(12)通过管道与第二处理箱(13)连通,所述第二处理箱(13)的内部设置有净化装置(14),所述净化装置(14)的底部设置有第二过滤集污管(15),所述第二过滤集污管(15)的一端与第二处理箱(13)的内壁固定连接,所述第二过滤集污管(15)的另一端贯穿第二处理箱(13)且延伸至第二处理箱(13)的外部,伸出第二处理箱(13)外部的第二过滤集污管(15)上设置有第二除污阀(18),所述第二过滤集污管(15)的顶部开设有第二上过滤孔(16),所述第二过滤集污管(15)的底部开设有第二下过滤孔(17),且第二上过滤孔(16)的直径大于第二下过滤孔(17)的直径,所述第二处理箱(13)的一侧与出水管道(19)连通,所述出水管道(19)上设置有检测器(20)和出水阀(23),所述检测器(20)位于出水阀(23)的左侧,所述检测器(20)与出水阀(23)之间的出水管与回流管(21)的一端连通,所述回流管(21)的另一端与第二处理箱(13)连通。
2.根据权利要求1所述的一种具有祛除污垢功能的污水处理设备,其特征在于:所述搅拌装置(3)包括搅拌电机(4),所述搅拌电机(4)的底部与搅拌轴(5)的一端固定连接,所述搅拌轴(5)的另一端贯穿第一处理箱(2)的顶部且延伸至第一处理箱(2)的内部,所述搅拌轴(5)上固定连接有搅拌叶(6)。
3.根据权利要求2所述的一种具有祛除污垢功能的污水处理设备,其特征在于:所述搅拌叶(6)的数量设置为四个,且四个搅拌叶(6)等距离设置在搅拌轴(5)上。
4.根据权利要求1所述的一种具有祛除污垢功能的污水处理设备,其特征在于:所述回流管(21)上设置有回流阀(22)。
5.根据权利要求1所述的一种具有祛除污垢功能的污水处理设备,其特征在于:所述净化装置(14)由上到下依次设为活性炭层和静电吸附层。
6.根据权利要求1所述的一种具有祛除污垢功能的污水处理设备,其特征在于:所述厌氧池(11)和好氧池(12)的内壁表面均设置有保护膜。
说明书
一种具有祛除污垢功能的污水处理设备
技术领域
本实用新型涉及污水处理技术领域,具体为一种具有祛除污垢功能的污水处理设备。
背景技术
污水,通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业,交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活,如中国专利公开了“一种污水处理器”(公开号:CN204637775U),该专利包括设有进水管和出水管的污水处理器本体,其特征在于:所述的污水处理器为底部为锥形的圆柱形腔体,污水处理器在中轴线的位置上设有搅拌器,所述的进水管设置于污水处理器的上方,所述的出水管设置于污水处理器的中下方,污水处理器设有水循环装置。上述专利具有结构简单、成本低、除污效果好,但是该专利污水处理中产生污垢不能及时的排出,长时间堆积在污水处理装置的内部容易降低处理效果,降低污水处理装置的使用寿命。
实用新型内容
本实用新型的目的在于提供一种具有祛除污垢功能的污水处理设备,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种具有祛除污垢功能的污水处理设备,包括进水管道,所述进水管道的一端与第一处理箱连通,所述第一处理箱的内部设置有搅拌装置,所述搅拌装置的底部设置有第一过滤集污管,所述第一过滤集污管的一端与第一处理箱的内壁固定连接,所述第一过滤集污管的另一端贯穿第一处理箱且延伸至第一处理箱的外部,伸出第一处理箱外部的第一过滤集污管上设置有第一除污阀,所述第一过滤集污管的顶部开设有第一上过滤孔,所述第一过滤集污管的底部开设有第一下过滤孔,且第一上过滤孔的直径大于第一下过滤孔的直径,所述第一处理箱通过管道与厌氧池连通,所述厌氧池通过管道与好氧池连通,所述好氧池通过管道与第二处理箱连通,所述第二处理箱的内部设置有净化装置,所述净化装置的底部设置有第二过滤集污管,所述第二过滤集污管的一端与第二处理箱的内壁固定连接,所述第二过滤集污管的另一端贯穿第二处理箱且延伸至第二处理箱的外部,伸出第二处理箱外部的第二过滤集污管上设置有第二除污阀,所述第二过滤集污管的顶部开设有第二上过滤孔,所述第二过滤集污管的底部开设有第二下过滤孔,且第二上过滤孔的直径大于第二下过滤孔的直径,所述第二处理箱的一侧与出水管道连通,所述出水管道上设置有检测器和出水阀,所述检测器位于出水阀的左侧,所述检测器与出水阀之间的出水管与回流管的一端连通,所述回流管的另一端与第二处理箱连通。
优选的,所述搅拌装置包括搅拌电机,所述搅拌电机的底部与搅拌轴的一端固定连接,所述搅拌轴的另一端贯穿第一处理箱的顶部且延伸至第一处理箱的内部,所述搅拌轴上固定连接有搅拌叶。
优选的,所述搅拌叶的数量设置为四个,且四个搅拌叶等距离设置在搅拌轴上。
优选的,所述回流管上设置有回流阀。
优选的,所述净化装置由上到下依次设为活性炭层和静电吸附层。
优选的,所述厌氧池和好氧池的内壁表面均设置有保护膜。
与现有技术相比,本实用新型的有益效果是:该具有祛除污垢功能的污水处理设备,通过设置第一过滤集污管和第二过滤集污管,且第一上过滤孔的直径大于第一下过滤孔的直径,第二上过滤孔的直径大于第二下过滤孔的直径,污水处理过程中产生的污垢通过第一上过滤孔和第二上过滤孔分别进入第一过滤集污管和第二过滤集污管,但不能从第一下过滤孔和第二下过滤孔流出,当污垢达到一定程度时,打开第一除污阀和第二除污阀,将污垢排出,能够及时的将污垢排出,提高了污水处理效率,增加了污水处理装置的使用寿命,且结构简单,成本低,除污效果好,方便人们使用。
