申请日2015.11.28
公开(公告)日2016.04.27
IPC分类号C02F9/06
摘要
本实用新型公开了一种具有重金属离子回收功能的工业污水处理装置，包括箱体和挡板，所述挡板的表面均匀分布有漏孔，所述污水腔的在出水口设有离子过滤装置，所述污水腔的顶部设有正极板，所述吸附腔的底部设有负极吸附板，所述负极吸附板上设有推板，所述推板的两侧面均设有滑块，所述滑块对应吸附腔的侧面设有滑槽，所述滑槽与滑块活动卡接，所述推板的右侧连接有伸缩杆，所述吸附腔左侧通过导管连接收集箱，所述箱体的顶部设有直流电源，所述直流电源的正极通过导线连接正极板。该具有重金属离子回收功能的工业污水处理装置，结构简单，可以有效的过滤掉污水中的重金属离子，并且可以对重金属离子进行回收。
权利要求书
1.一种具有重金属离子回收功能的工业污水处理装置，包括箱体(1)和挡板(2)，所述挡板(2)将箱体(1)的内腔分为污水腔和吸附腔，所述吸附腔在污水腔的下方，其特征在于：所述挡板(2)的表面均匀分布有漏孔(3)，所述污水腔的一侧中部设有进水口(12)，所述进水口(12)通过管道连接水泵(13)，且污水腔的另一端设有出水口，在出水口设有离子过滤装置(16)，所述污水腔的顶部设有正极板(4)，所述吸附腔的底部设有负极吸附板(5)，所述负极吸附板(5)上设有推板(9)，所述推板(9)包括板体(91)，所述板体(91)上均匀分布有通孔(92)，所述通孔(92)中设有滤网，且板体(91)的两侧面均设有滑块(93)，所述滑块(93)对应吸附腔的侧面设有滑槽(6)，所述滑槽(6)与滑块(93)活动卡接，所述推板(9)的右侧连接有伸缩杆(10)，所述伸缩杆(10)贯穿吸附腔的侧面并且连接液压缸(11)，所述吸附腔左侧通过导管(7)连接收集箱(8)，且收集箱(8)的底部设有排泄管，排泄管上设有阀门，所述箱体(1)的顶部设有直流电源(15)和控制器(14)，所述直流电源(15)的正极通过导线连接正极板(4)，且直流电源(15)的负极通过导线连接负极吸附板(5)，所述控制器(14)分别电连接电源(15)、液压缸(11)和水泵(13)。
2.根据权利要求1所述的一种具有重金属离子回收功能的工业污水处理装置，其特征在于：所述过滤装置(16)包括环形的支架(162)，所述支架(162)内设有离子半透膜(163)，所述支架(162)的侧面设有密封圈(161)。
3.根据权利要求1所述的一种具有重金属离子回收功能的工业污水处理装置，其特征在于：所述导管(7)的下部倾斜设置，且导管(7)的右端与负极吸附板(5)的表面平齐。
4.根据权利要求1所述的一种具有重金属离子回收功能的工业污水处理装置，其特征在于：所述伸缩杆(10)与吸附腔的侧面连接处设有密封垫。
5.根据权利要求1所述的一种具有重金属离子回收功能的工业污水处理装置，其特征在于：所述进水口(12)和出水口大小相同并且相互对应。
说明书
一种具有重金属离子回收功能的工业污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有重金属离子回收功能的工业污水处理装置。
背景技术
随着工业的快速发展，重金属对水资源的污染越来越严重，且重金属离子具有累积性和非生物降解性等特点，对生态系统和人类健康造成极大危害，所以对水资源中重金属离子的去除已成为一个全球性的问题。
常用的重金属捕集剂主要是二硫代氨基甲酸类化合物的衍生物，如多胺二硫代甲酸盐、聚乙烯亚胺基黄原酸、多胺-环氧氯丙烷共聚物黄原酸盐、聚丙烯酰胺黄原酸盐以及TMT(2，4，6-三巯基均三嗪三钠盐)等。然而，这些常用的重金属捕集剂与重金属螯合后需要形成沉淀絮凝而达到重金属处理的目的，几乎不能实现再次利用，为此，我们提出一种具有重金属离子回收功能的工业污水处理装置。
实用新型内容
本实用新型的目的在于提供一种具有重金属离子回收功能的工业污水处理装置，以解决上述背景技术中提出的问题。

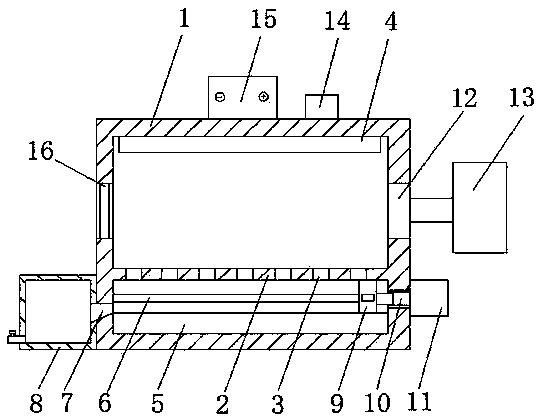

为实现上述目的，本实用新型提供如下技术方案：一种具有重金属离子回收功能的工业污水处理装置，包括箱体和挡板，所述挡板将箱体的内腔分为污水腔和吸附腔，所述吸附腔在污水腔的下方，所述挡板的表面均匀分布有漏孔，所述污水腔的一侧中部设有进水口，所述进水口通过管道连接水泵，且污水腔的另一端设有出水口，在出水口设有离子过滤装置，所述污水腔的顶部设有正极板，所述吸附腔的底部设有负极吸附板，所述负极吸附板上设有推板，所述推板包括板体，所述板体上均匀分布有通孔，所述通孔中设有滤网，且板体的两侧面均设有滑块，所述滑块对应吸附腔的侧面设有滑槽，所述滑槽与滑块活动卡接，所述推板的右侧连接有伸缩杆，所述伸缩杆贯穿吸附腔的侧面并且连接液压缸，所述吸附腔左侧通过导管连接收集箱，且收集箱的底部设有排泄管，排泄管上设有阀门，所述箱体的顶部设有直流电源和控制器，所述直流电源的正极通过导线连接正极板，且直流电源的负极通过导线连接负极吸附板，所述控制器分别电连接电源、液压缸和水泵。
优选的，所述过滤装置包括环形的支架，所述支架内设有离子半透膜，所述支架的侧面设有密封圈。
优选的，所述导管的下部倾斜设置，且导管的右端与负极吸附板的表面平齐。
优选的，所述伸缩杆与吸附腔的侧面连接处设有密封垫。
优选的，所述进水口和出水口大小相同并且相互对应。
与现有技术相比，本实用新型的有益效果是：该具有重金属离子回收功能的工业污水处理装置，通过直流电源分别连接正极板和负极吸附板，直流电使污水中的重金属离子朝着负极吸附板运动，并且通过挡板的漏孔吸附在负极吸附板上，在污水腔的出水口处设有过滤装置，过滤装置中有离子半透膜，可以过滤掉重金属离子，并且进水口通过管道连接有水泵，可以加快水的流动，提高污水通过过滤过滤的效率，在负极吸附板上设有推板，推板包括滑块，吸附腔的侧面设有滑槽，滑块和滑槽活动卡接，可以保证推板运动的平稳性，伸缩杆可以推动推板将负极吸附板上吸附的重金属泥推至导管中，从而使重金属泥被收集箱收集，使重金属离子得到回收。
