申请日2016.04.11
公开(公告)日2016.08.24
IPC分类号C02F1/461
摘要
本实用新型公开一种石墨电解水处理装置，包括盒体、石墨电极组、电源板和MCU控制板，所述盒体上设有进水口和出水口，所述出水口连接有防漏电安全盒，所述石墨电极组设于盒体内，包括石墨正极片组和石墨负极片组，所述石墨正极片组位于石墨负极片组之间，并且所述石墨正极片组与石墨负极片组之间形成水流槽道，所述电源板上设有用于控制石墨正极片组和石墨负极片组通过的电流大小的可控硅，所述MCU控制板与可控硅电连接。本实用新型通过MCU控制板进行控制，操作简单方便，可对水的温度进行精确调控，满足不同用户有使用需要;采用石墨作为电极对水进行电解，由于电极本身不发热，在工作过程中不会有污垢，不需过多清洗，使用方便。
权利要求书
1.一种石墨电解水处理装置，其特征在于：包括盒体、石墨电极组、电源板和MCU控制板，所述盒体上设有进水口和出水口，所述出水口连接有防漏电安全盒，所述石墨电极组设于盒体内，包括石墨正极片组和石墨负极片组，所述石墨正极片组位于石墨负极片组之间，并且所述石墨正极片组与石墨负极片组之间形成水流槽道，所述电源板上设有用于控制石墨正极片组和石墨负极片组通过的电流大小的可控硅，所述MCU控制板与可控硅电连接。
2.根据权利要求1所述的石墨电解水处理装置，其特征在于：所述MCU控制板上设有数值显示板和分别用于控制升温、降温和开/关的触摸按键。
3.根据权利要求2所述的石墨电解水处理装置，其特征在于：还包括有由面壳和底壳构成的外壳，所述盒体和电源板设于外壳内，所述MCU控制板设于面壳上，并且数值显示板和触摸按键位于面壳的外表面。
4.根据权利要求3所述的石墨电解水处理装置，其特征在于：还包括用于将水引进和引出外壳的进水管和出水管，所述进水管和出水管分别与盒体的进水口和出水口连接。
5.根据权利要求4所述的石墨电解水处理装置，其特征在于：所述防漏电安全盒连接于盒体的出水口与出水管之间。
6.根据权利要求2所述的石墨电解水处理装置，其特征在于：所述盒体内部位于出水口处安装有用于测量出水温度的温度传感器，所述温度传感器与MCU控制板电连接。
7.根据权利要求6所述的石墨电解水处理装置，其特征在于：还包括用于检测水中含盐度的水质检测器，所述水质检测器分别设于盒体的进水口和出水口处。
8.根据权利要求1所述的石墨电解水处理装置，其特征在于：还包括有进水挡板和出水挡板，所述进水挡板挡于盒体进水口的内侧，所述出水挡板挡于盒体出水口的内侧。
9.根据权利要求8所述的石墨电解水处理装置，其特征在于：所述进水挡板与出水挡板内部均设有曲折的水流通道，所述进水挡板与出水挡板的前后表面分别设有与水流通道连通的进水口和出水口。
10.根据权利要求5所述的石墨电解水处理装置，其特征在于：所述防漏电安全盒内部设有螺旋状的水流通道。
说明书
石墨电解水处理装置
技术领域
本实用新型涉及水处理设备领域，具体涉及一种石墨电解水处理装置。
背景技术
现有的电极裸露即热式加热装置将水管组件置于正负电极中，利用在电场中水的离子化发热来对水进行加热，通过调节两极的电压、电流，实现对加热的功率调节，这种即热式加热装置在一定程度上能满足用户需求，但其缺点是：功率调节精度不高，安全性差，而且容易产生污垢。
实用新型内容
本实用新型针对现有技术存在之缺失，提供一种石墨电解水处理装置，其操作方便，安全性好，且不易产生污垢。
为实现上述目的，本实用新型采用如下之技术方案：
一种石墨电解水处理装置，包括盒体、石墨电极组、电源板和MCU控制板，所述盒体上设有进水口和出水口，所述出水口连接有防漏电安全盒，所述石墨电极组设于盒体内，包括石墨正极片组和石墨负极片组，所述石墨正极片组位于石墨负极片组之间，并且所述石墨正极片组与石墨负极片组之间形成水流槽道，所述电源板上设有用于控制石墨正极片组和石墨负极片组通过的电流大小的可控硅，所述MCU控制板与可控硅电连接。
作为一种优选方案，所述MCU控制板上设有数值显示板和分别用于控制升温、降温和开/关的触摸按键。
作为一种优选方案，还包括有由面壳和底壳构成的外壳，所述盒体和电源板设于外壳内，所述MCU控制板设于面壳上，并且数值显示板和触摸按键位于面壳的外表面。
作为一种优选方案，还包括用于将水引进和引出外壳的进水管和出水管，所述进水管和出水管分别与盒体的进水口和出水口连接。
作为一种优选方案，所述防漏电安全盒连接于盒体的出水口与出水管之间。
作为一种优选方案，所述盒体内部位于出水口处安装有用于测量出水温度的温度传感器，所述温度传感器与MCU控制板电连接。
作为一种优选方案，还包括用于检测水中含盐度的水质检测器，所述水质检测器分别设于盒体的进水口和出水口处。
作为一种优选方案，还包括有进水挡板和出水挡板，所述进水挡板挡于盒体进水口的内侧，所述出水挡板挡于盒体出水口的内侧。
作为一种优选方案，所述进水挡板与出水挡板内部均设有曲折的水流通道，所述进水挡板与出水挡板的前后表面分别设有与水流通道连通的进水口和出水口。
作为一种优选方案，所述防漏电安全盒内部设有螺旋状的水流通道。

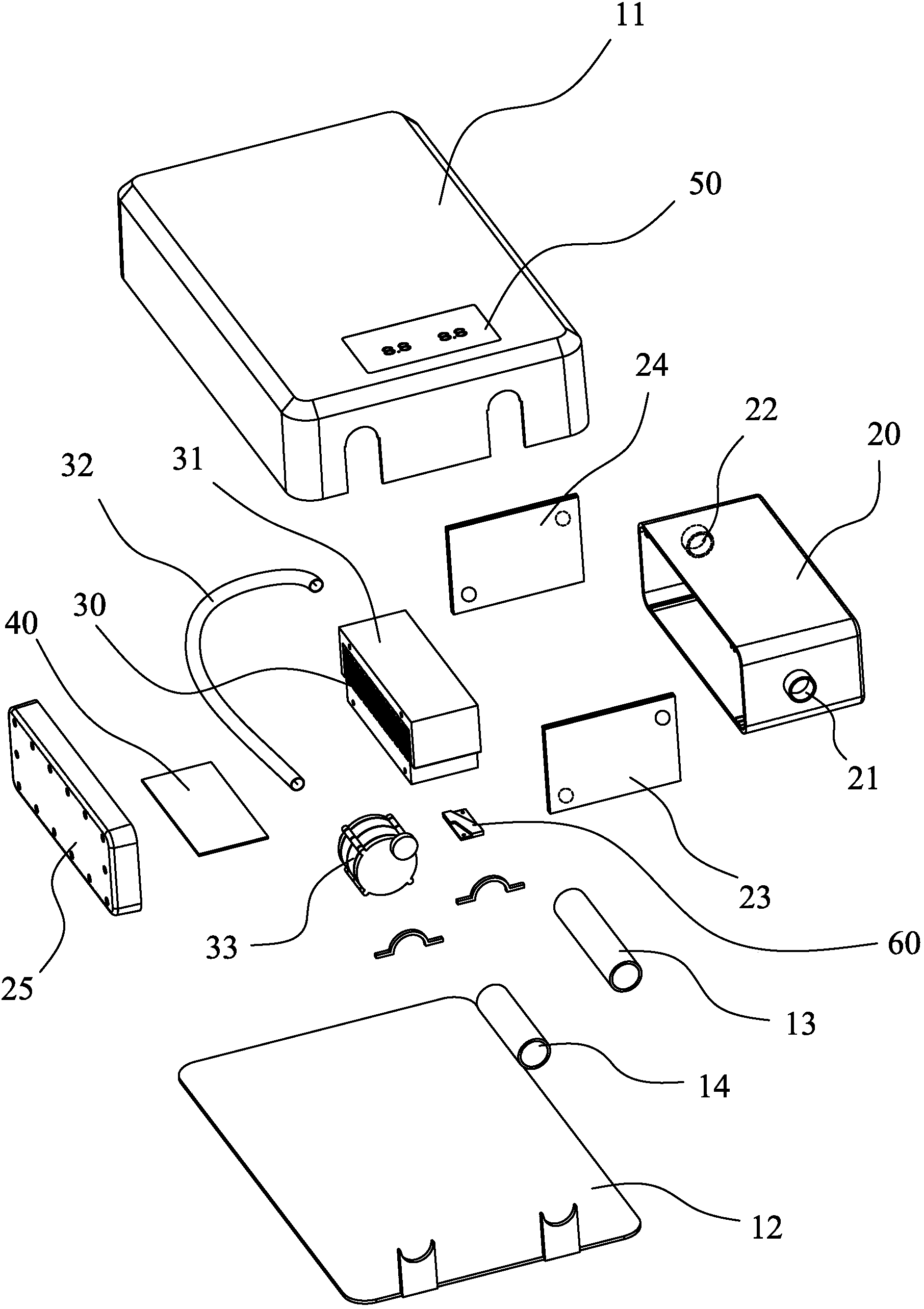

本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，通过MCU控制板控制可控硅来改变石墨正负极片的电流，实现了对整个加热装置的功率、水温进行调控，操作简单方便;同时，通过MCU控制板进行控制，可对水的温度进行精确调控，满足不同用户有使用需要;通过在出水口处设置防漏电安全盒，降低了出水口处的电量，提高了用户使用的安全性;另外，采用石墨作为电极，使水在电场中离子化发热，由于电极本身不发热，在工作过程中不会有污垢，不需重复进行清洗，使用更加方便。
