申请日2015.12.11
公开(公告)日2016.03.23
IPC分类号C02F9/14
摘要
本发明涉及一种废水处理设备和方法，废水处理设备包括紫外催化氧化装置和生物脱氮装置，所述紫外催化氧化装置用以产生出具有强氧化性的强氧化基团将废水中的有机物氧化分解为可生化降解的小分子有机物、二氧化碳和水，并将废水中的杂质和悬浮物混凝沉淀出来后进行固液分离;所述生物脱氮装置用以将所述紫外催化氧化装置分离出的废水利用微生物的新陈代谢作用降解废水中的含氮物质后排放。本发明提供的一种废水处理设备和方法，将紫外催化氧化技术和生物脱氮技术的有效结合起来，紫外催化氧化技术在降解去除难降解的COD同时，也为后面的生物脱氮提供了可生化性的碳源，为氮的去除提供了碳源保障。

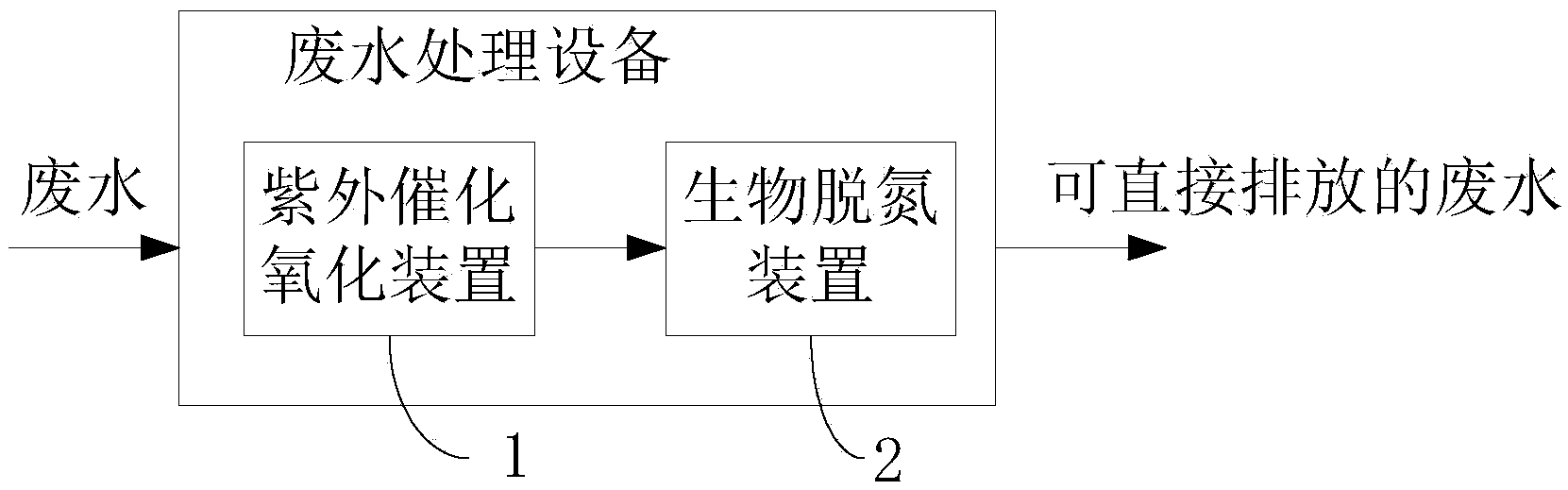

摘要附图
权利要求书
1.一种废水处理设备，其特征在于，其包括紫外催化氧化装置和生物脱氮装置，所述紫外催化氧化装置用以产生出具有强氧化性的强氧化基团将废水中的有机物氧化分解为可生化降解的小分子有机物、二氧化碳和水，并将废水中的杂质和悬浮物混凝沉淀出来后进行固液分离;所述生物脱氮装置用以将所述紫外催化氧化装置分离出的废水利用微生物的新陈代谢作用降解废水中的含氮物质后排放。
2.根据权利要求1所述的一种废水处理设备，其特征在于，所述紫外催化氧化装置包括酸性调节池、催化氧化反应池、碱性调节池、加药系统和板框压滤机;所述酸性调节池、催化氧化反应池和碱性调节池依次连通，所述加药系统为所述酸性调节池、催化氧化反应池和碱性调节池提供各自需用的料液;所述板框压滤机用于对从所述碱性调节池流出的废水进行固液分离。
3.根据权利要求2所述的一种废水处理设备，其特征在于，所述催化氧化反应池的四角或者池壁上安装有紫外灯，所述可以发射波长为200-400nm的紫外线。
4.根据权利要求2所述的一种废水处理设备，其特征在于，所述加药系统包括硫酸药箱、硫酸加药泵、液碱药箱、液碱加药泵、亚铁药箱、亚铁加药泵、双氧水药箱和双氧水加药泵;所述硫酸药箱通过所述硫酸加药泵给所述酸性调节池提供硫酸料液;所述液碱药箱通过所述液碱加药泵给所述碱性调节池提供液碱料液;所述亚铁药箱通过亚铁加药泵给所述催化氧化反应池提供亚铁料液;所述双氧水药箱通过双氧水加药泵给所述催化氧化反应池提供双氧水料液;所述双氧水料液投加量为所述亚铁料液投加量的0.5-1倍。
5.根据权利要求4所述的一种废水处理设备，其特征在于，所述紫外催化氧化装置还包括第一鼓风机，所述酸性调节池、催化氧化反应池和碱性调节池内均设有曝气盘，所述第一鼓风机的出风口通过管道与所述酸性调节池、催化氧化反应池和碱性调节池内的曝气盘连通。
6.根据权利要求1所述的一种废水处理设备，其特征在于，所述生物脱氮装置包括生物处理密封箱和好氧膜生物反应箱;所述生物 处理密封箱的盖板上设有排气孔，其内对角安装有潜水搅拌机，其内存储有脱氮菌;所述好氧膜生物反应箱内设有膜生物反应组件。
7.根据权利要求6所述的一种废水处理设备，其特征在于，所述生物脱氮装置还包括第二鼓风机，所述好氧膜生物反应箱内还设置有曝气盘，所述第二鼓风机的出风口通过管道与所述好氧膜生物反应箱内的曝气盘连通。
8.根据权利要求7所述的一种废水处理设备，其特征在于，所述生物脱氮装置还包括膜组件产水自吸泵，该膜组件产水自吸泵与所述膜生物反应组件的产水接口连通。
9.根据权利要求1-8任一所述的一种废水处理设备，其特征在于，其还包括中间水箱，该中间水箱用于存放所述紫外催化氧化装置分离出来的废水，并通过进水泵将中间水箱内的废水泵入所述生物脱氮装置中进行脱氮处理。
10.一种废水处理方法，其特征在于，该方法包括以下步骤：
步骤S1，将待处理的废水注入酸性调节池，调节所述酸性调节池中废水的PH值到2-2.5,混合反应一段时间;
步骤S2，将所述酸性调节池内的废水流入催化氧化反应池中，投入一定比例的亚铁和双氧水，在紫外灯的照射下，混合反应一段时间;
步骤S3，将所述催化氧化反应池内的废水流入碱性调节池中，调节所述碱性调节池中废水的PH值到8-8.5,混合反应一段时间;
步骤S4，将所述碱性调节池中的废水输送至板框压滤机进行固液分离，将分离后的废水直接送入生物处理密封箱进行生物脱氮处理;或者将分离后的废水流入中间水箱，从中间水箱中将分离后的废水送入生物处理密封箱进行生物脱氮处理;
步骤S5，将经过生物脱氮处理后的废水流入好氧膜生物反应箱中进行分离过滤后进行排放。
说明书
一种废水处理方法及设备
技术领域
本发明涉及废水处理领域，尤其涉及一种废水处理方法及设备。
背景技术
垃圾渗滤液纳滤浓水通常为棕黄至棕黑色，成分复杂，污染物浓度高，散发极其难闻的恶臭，并具有污水水质极不稳定的特点，与城市管网污水水质相比，其主要污染物指标超过很多，若直接排入城市管网会对污水处理厂造成冲击负荷，影响污水处理厂稳定运行。特别是垃圾渗滤液污水色度，难闻的恶臭难以用一般方法解决，严重影响到城市卫生环境，给城市居民带来极大危害。因此寻求高效、快速、有效的垃圾渗滤液污水处理方法及设备是垃圾填埋场迫切盼望的。虽然也有相关渗滤液处理技术的报道，但存在工艺复杂、结构繁琐、操作条件难控制、效率不高、不易市场化的缺陷。还没有专用于城市生活垃圾渗滤液浓水的污水处理设备面市。
鉴于上述缺陷，本发明创作者经过长时间的研究和试验,最终获得了本发明。
发明内容
本发明的目的在于提供一种废水处理方法及设备，用以克服上述技术缺陷。
为实现上述目的，本发明采用的技术方案在于：
一方面提供一种废水处理设备，其包括紫外催化氧化装置和生物脱氮装置，所述紫外催化氧化装置用以产生出具有强氧化性的强氧化基团将废水中的有机物氧化分解为可生化降解的小分子有机物、二氧化碳和水，并将废水中的杂质和悬浮物混凝沉淀出来后进行固液分离;所述生物脱氮装置用以将所述紫外催化氧化装置分离出的废水利用微生物的新陈代谢作用降解废水中的含氮物质后排放。
较佳的，所述紫外催化氧化装置包括酸性调节池、催化氧化反应池、碱性调节池、加药系统和板框压滤机;所述酸性调节池、催化氧化反应池和碱性调节池依次连通，所述加药系统为所述酸性调节池、催化氧化反应池和碱性调节 池提供各自需用的料液;所述板框压滤机用于对从所述碱性调节池流出的废水进行固液分离。
较佳的，所述催化氧化反应池的四角或者池壁上安装有紫外灯，所述可以发射波长为200-400nm的紫外线。
较佳的，所述加药系统包括硫酸药箱、硫酸加药泵、液碱药箱、液碱加药泵、亚铁药箱、亚铁加药泵、双氧水药箱和双氧水加药泵;所述硫酸药箱通过所述硫酸加药泵给所述酸性调节池提供硫酸料液;所述液碱药箱通过所述液碱加药泵给所述碱性调节池提供液碱料液;所述亚铁药箱通过亚铁加药泵给所述催化氧化反应池提供亚铁料液;所述双氧水药箱通过双氧水加药泵给所述催化氧化反应池提供双氧水料液;所述双氧水料液投加量为所述亚铁料液投加量的0.5-1倍。
较佳的，所述紫外催化氧化装置还包括第一鼓风机，所述酸性调节池、催化氧化反应池和碱性调节池内均设有曝气盘，所述第一鼓风机的出风口通过管道与所述酸性调节池、催化氧化反应池和碱性调节池内的曝气盘连通。
较佳的，所述生物脱氮装置包括生物处理密封箱和好氧膜生物反应箱;所述生物处理密封箱的盖板上设有排气孔，其内对角安装有潜水搅拌机，其内存储有脱氮菌;所述好氧膜生物反应箱内设有膜生物反应组件。
较佳的，所述生物脱氮装置还包括第二鼓风机，所述好氧膜生物反应箱内还设置有曝气盘，所述第二鼓风机的出风口通过管道与所述好氧膜生物反应箱内的曝气盘连通。
较佳的，所述生物脱氮装置还包括膜组件产水自吸泵，该膜组件产水自吸泵与所述膜生物反应组件的产水接口连通。
较佳的，其还包括中间水箱，该中间水箱用于存放所述紫外催化氧化装置分离出来的废水，并通过进水泵将中间水箱内的废水泵入所述生物脱氮装置中进行脱氮处理。
又一方面提供一种废水处理方法，该方法包括以下步骤：
步骤S1，将待处理的废水注入酸性调节池，调节所述酸性调节池中废水的PH值到2-2.5,混合反应一段时间;
步骤S2，将所述酸性调节池内的废水流入催化氧化反应池中，投入一定比例的亚铁和双氧水，在紫外灯的照射下，混合反应一段时间;
步骤S3，将所述催化氧化反应池内的废水流入碱性调节池中，调节所述碱性调节池中废水的PH值到8-8.5,混合反应一段时间;
步骤S4，将所述碱性调节池中的废水输送至板框压滤机进行固液分离，将分离后的废水直接送入生物处理密封箱进行生物脱氮处理;或者将分离后的废水流入中间水箱，从中间水箱中将分离后的废水送入生物处理密封箱进行生物脱氮处理;
步骤S5，将经过生物脱氮处理后的废水流入好氧膜生物反应箱中进行分离过滤后进行排放。
与现有技术相比，有益效果在于，本发明提供的一种废水处理设备和方法，将紫外催化氧化技术和生物脱氮技术的有效结合起来，紫外催化氧化技术在降解去除难降解的COD同时，也为后面的生物脱氮提供了可生化性的碳源，为氨氮的去除提供了碳源保障。两者有机的结合，相辅相成，解决了高浓度难降解废水中的COD和氨氮的技术问题。本发明提供的一种废水处理设备，设备简单、操作方便、效率高，工程施工安装快捷，提高了设备利用率，减小运行成本。同时，在紫外灯的照射下，氧化反应时间缩短和氧化作用加强，强化了对废水中有机污染物的氧化分解作用，补偿了一般Fenton反应时间长、氧化作用不能充分发挥之不足，达到提高去除污染物效果的目的。
