申请日2016.04.11
公开(公告)日2016.08.10
IPC分类号B01D36/04
摘要
本实用新型公开了一种畜禽废水滤池，包括池体，池体具有进水通道和出水通道，还包括设置在池体内的粗格栅和至少一块浮渣横隔板;粗格栅位于进水通道或者是靠近进水通道的位置，粗格栅的底端插入到池体的底面;浮渣横隔板位于出水通道或者是靠近出水通道的位置，浮渣横隔板的底端与池体的底面之间留有间隙。粗格栅可以将塑料袋等易堵污水泵的东西拦截，防止塑料袋等大型杂物进入到池体内部;浮渣横隔板悬空安装，污水在池体，部分渣会下沉，部分渣会上浮，下沉的渣直接沉入池底，上浮的渣被浮渣横隔板挡住，方便后续进行固液分离。
权利要求书
1.一种畜禽废水滤池，包括池体，池体具有进水通道和出水通道，其特征在于：还包括设置在池体内的粗格栅和至少一块浮渣横隔板;粗格栅位于进水通道或者是靠近进水通道的位置，粗格栅的底端插入到池体的底面;浮渣横隔板位于出水通道或者是靠近出水通道的位置，浮渣横隔板的底端与池体的底面之间留有间隙。
2.根据权利要求1所述的一种畜禽废水滤池，其特征在于：所述池体呈上大下小的锥形状。
3.根据权利要求1所述的一种畜禽废水滤池，其特征在于：所述池体呈上宽下窄的梯形结构，所述池体包括前侧壁、后侧壁、左侧壁、右侧壁、底壁，所述左侧壁和右侧壁倾斜设置，左侧壁、右侧壁、底壁三者围成︺形状，所述进水通道靠近左侧壁上端，所述出水通道靠近右侧壁上端。
4.根据权利要求3所述的一种畜禽废水滤池，其特征在于：所述进水通道位于左侧壁与前侧壁的连接处，所述出水通道位于右侧壁与后侧壁的连接处。
5.根据权利要求1所述的一种畜禽废水滤池，其特征在于：还包括用于搅拌池体内液体的搅拌器，搅拌器设有伸入到池体内的叶片。
6.根据权利要求1所述的一种畜禽废水滤池，其特征在于：所述池体内在靠近进水通道的位置设有进水平台;所述池体内在靠近出水通道的位置设有出水平台。
7.根据权利要求3所述的一种畜禽废水滤池，其特征在于：所述左侧壁上端设有与进水通道相通的进水平台，所述右侧壁上端设有与出水通道相通的出水平台。
8.根据权利要求6或7所述的一种畜禽废水滤池，其特征在于：所述出水平台高于进水平台。
说明书
一种畜禽废水滤池
技术领域
本实用新型涉及一种畜禽废水滤池。
背景技术
畜禽废水固液分离可对畜禽粪便的固体有机物减量化处理，畜禽粪便污水经过脱水后，分成固态有机物和液态污水，解决了畜禽粪便污水后续达标处理难的问题。实际在处理时发现，畜禽粪便污水中经常会夹杂许多塑料袋、树枝等易堵污水泵的大体积杂物，导致固液分离工作量大、甚至无法进行的难题。
实用新型内容
本实用新型提供了一种畜禽废水滤池，其克服了背景技术所存在的不足。本实用新型解决其技术问题所采用的技术方案是：
一种畜禽废水滤池，包括池体，池体具有进水通道和出水通道，还包括设置在池体内的粗格栅和至少一块浮渣横隔板;粗格栅位于进水通道或者是靠近进水通道的位置，粗格栅的底端插入到池体的底面;浮渣横隔板位于出水通道或者是靠近出水通道的位置，浮渣横隔板的底端与池体的底面之间留有间隙。
一较佳实施例之中：所述池体呈上大下小的锥形状。

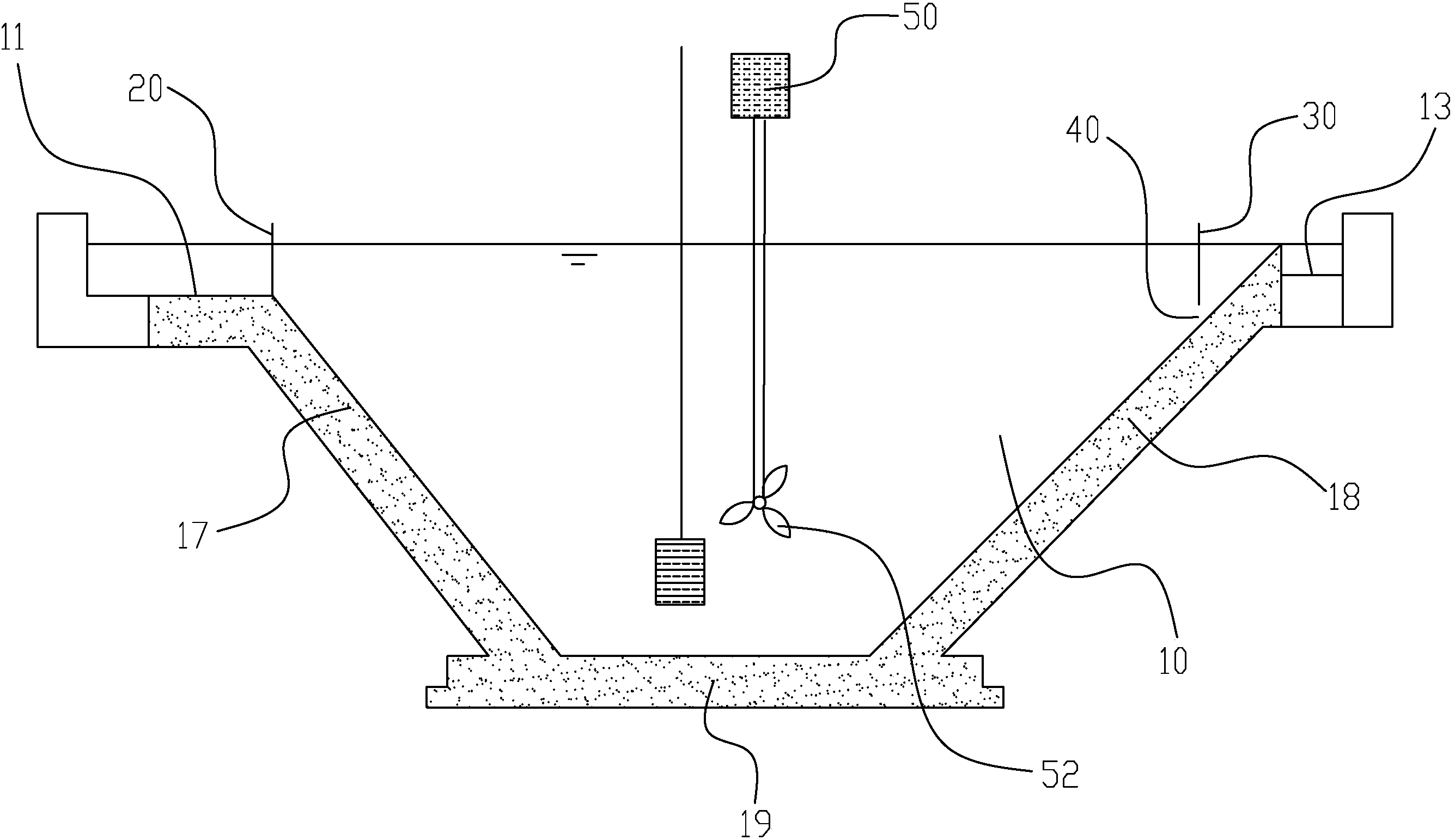

一较佳实施例之中：所述池体呈上宽下窄的梯形结构，所述池体包括前侧壁、后侧壁、左侧壁、右侧壁、底壁，所述左侧壁和右侧壁倾斜设置，左侧壁、右侧壁、底壁三者围成︺形状，所述进水通道靠近左侧壁上端，所述出水通道靠近右侧壁上端。
一较佳实施例之中：所述进水通道位于左侧壁与前侧壁的连接处，所述出水通道位于右侧壁与后侧壁的连接处。
一较佳实施例之中：还包括用于搅拌池体内液体的搅拌器，搅拌器设有伸入到池体内的叶片。
一较佳实施例之中：所述池体内在靠近进水通道的位置设有进水平台;所述池体内在靠近出水通道的位置设有出水平台。
一较佳实施例之中：所述左侧壁上端设有与进水通道相通的进水平台，所述右侧壁上端设有与出水通道相通的出水平台。
一较佳实施例之中：所述出水平台高于进水平台。
本技术方案与背景技术相比，它具有如下优点：
1.粗格栅可以将塑料袋等易堵污水泵的东西拦截，防止塑料袋等大型杂物进入到池体内部;浮渣横隔板悬空安装，污水在池体，部分渣会下沉，部分渣会上浮，下沉的渣直接沉入池底，上浮的渣被浮渣横隔板挡住，方便后续进行固液分离。
2.所述池体呈上大下小的锥形状或者上宽下窄的梯形结构，有利于渣沉淀在池体当中。
3.搅拌器叶片伸入到池体当中，叶片可以搅动污水，提升固液分离效果。
4.进水平台与进水通道相通，出水平台与出水通道相通，有利于固体物沉淀工，特别出水平台高于进水平台，可极大提高沉淀效率。
