申请日2016.04.11
公开(公告)日2016.08.24
IPC分类号B01D29/58; B01D29/11
摘要
本实用新型公开了一种污水过滤器的过滤装置，包括第一过滤网、第二过滤网、第三过滤网和支架，与现有技术相比，这种污水过滤器的过滤装置，第三过滤网的网孔最小，通过过滤网的V形布置，大大增加了过滤网的过滤面积，避免了因此而降低过滤速度，同时，这种过滤装置采用多层过滤网，过滤网的网孔一次减小，过滤效果更好。
权利要求书
1.一种污水过滤器的过滤装置，其特征在于，包括第一过滤网、第二过滤网、第三过滤网和支架，所述第一过滤网为一圆锥形的壳体，所述第一过滤网底部具有一个平台，所述第一过滤网内部形成一个上端开放的容腔，所述第一过滤网的圆锥体上端直径大于下端直径，所述第一过滤网上端还具有一个第一法兰，所述第一过滤网的圆锥面及底部都设置有圆形通孔，所述第二过滤网包括网袋和位于网袋上端的第二法兰，所述网袋和第二法兰一体相连，所述第二过滤网位于第一过滤网的下端，所述第二过滤网的第二法兰用于安装固定，所述第二法兰外径与第一过滤网的第一法兰的外径相同，所述第二法兰的内径大于第一法兰的内径，所述第三过滤网与第一过滤网形状相同，所述第三过滤网包括底板、V形滤网和第三法兰，所述V形滤网在水平方向上的截面呈V形布置，所述第三法兰外径与第一法兰外径相同，所述第三法兰的内径大于第二法兰的内径，所述支架位于第三过滤网的下端，所述支架与第一过滤网形状相同，所述支架上端设置有第四法兰，所述第四法兰的外边沿设置有一圈圆形竖直板，所述第一过滤网的上端与支架圆形竖直板的上端平齐。
2.如权利要求1所述的一种污水过滤器的过滤装置，其特征在于，所述网袋的网眼小于第一过滤网的圆形通孔。
3.如权利要求1所述的一种污水过滤器的过滤装置，其特征在于，所述V形滤网的网孔尺寸小于第二过滤网的网袋的网孔。
4.如权利要求1所述的一种污水过滤器的过滤装置，其特征在于，所述圆形竖直板的内径大于第一过滤网的第一法兰的外径。
5.如权利要求1所述的一种污水过滤器的过滤装置，其特征在于，所述第四法兰的内径大于V形滤网在上端的外径。
说明书
一种污水过滤器的过滤装置
技术领域
本实用新型涉及一种过滤装置，尤其涉及一种污水过滤器的过滤装置。
背景技术
污水处理过滤器适用于液体特别是有毒介质中，固体悬浮颗粒的分离。污水处理过滤器主要是处理污水，使其可以循环使用。在污水的过滤过程中，由于滤网的放置使得污水必须通过滤网，这样污水的流速就会降低，当滤网的网孔较小时，污水的过滤速度也随之降低，如果采用网孔较大的过滤网时，就可能达不到过滤效果，为了要达到相应的过滤速度只能增加过滤装置来增加过滤速度，这样做的成本会大大增加，针对这一问题，有必要开发一款能够增加过滤速度的滤网来解决污水过滤速度慢的问题。
实用新型内容
本实用新型所要解决的技术问题在于：提供一种污水过滤器的过滤装置，来解决污水过滤过程中，过滤网网孔越小过滤速度越小，污水过滤速度慢的问题。

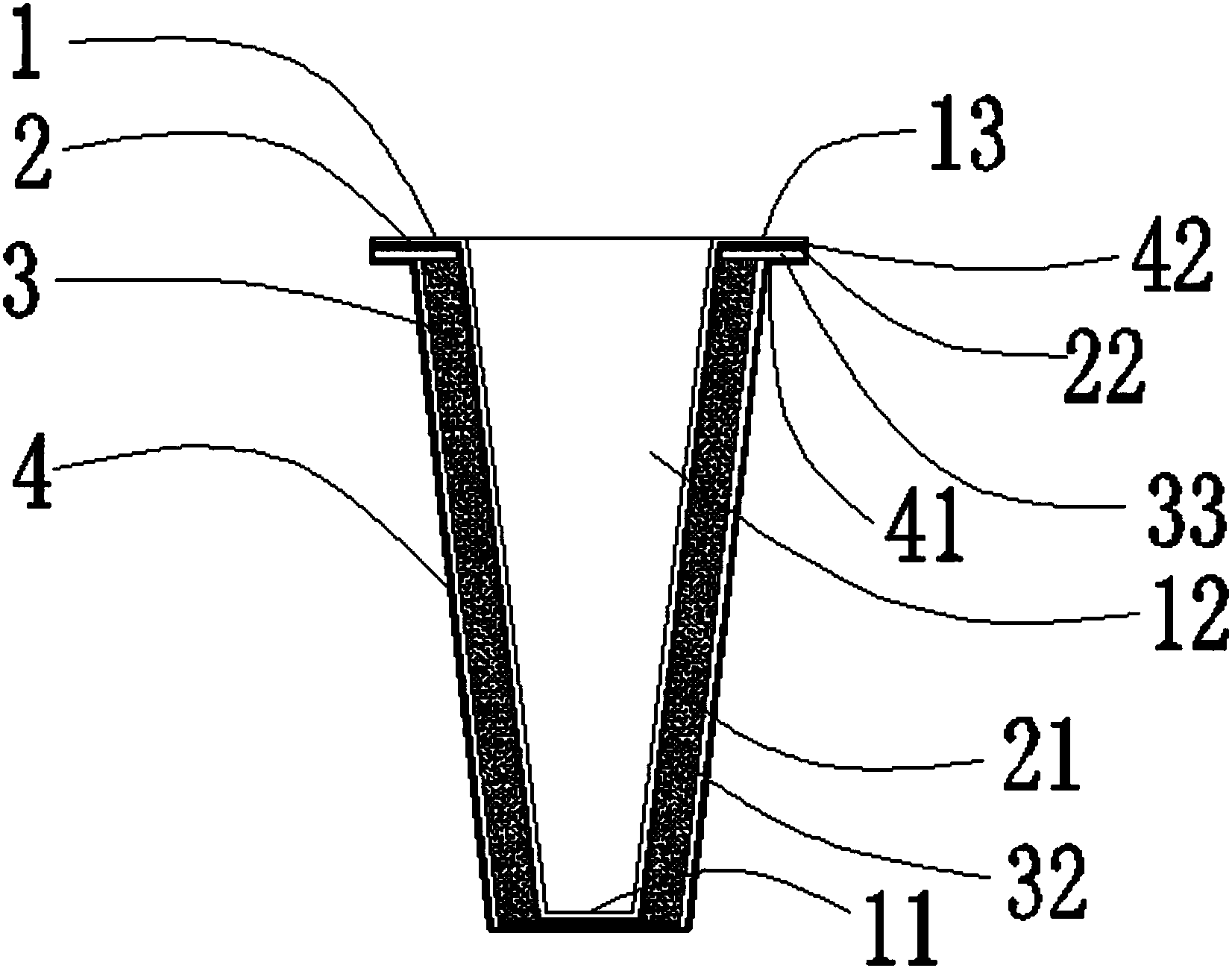

为解决上述技术问题，本实用新型的技术方案是：一种污水过滤器的过滤装置，包括第一过滤网、第二过滤网、第三过滤网和支架，所述第一过滤网为一圆锥形的壳体，所述第一过滤网底部具有一个平台，所述第一过滤网内部形成一个上端开放的容腔，所述第一过滤网的圆锥体上端直径大于下端直径，所述第一过滤网上端还具有一个第一法兰，所述第一过滤网的圆锥面及底部都设置有圆形通孔，所述第二过滤网包括网袋和位于网袋上端的第二法兰，所述网袋和第二法兰一体相连，所述网袋的网眼小于第一过滤网的圆形通孔，所述第二过滤网位于第一过滤网的下端，所述第二过滤网的第二法兰用于安装固定，所述第二法兰外径与第一过滤网的第一法兰的外径相同，所述第二法兰的内径大于第一法兰的内径，所述第三过滤网与第一过滤网形状相同，所述第三过滤网包括底板、V形滤网和第三法兰，所述V型滤网在水平方向上的截面呈V形布置，所述V形滤网的网孔尺寸小于第二过滤网的网袋的网孔，所述第三法兰外径与第一法兰外径相同，所述第三法兰的内径大于第二法兰的内径，所述支架位于第三过滤网的下端，所述支架与第一过滤网形状相同，所述支架上端设置有第四法兰，所述第四法兰的外边沿设置有一圈圆形竖直板，所述第一过滤网的上端与支架圆形竖直板的上端平齐，所述圆形竖直板的内径大于第一过滤网的第一法兰的外径，所述第四法兰的内径大于V形滤网在上端的外径。
与现有技术相比，这种污水过滤器的过滤装置，第三过滤网的网孔最小，通过过滤网的V形布置，大大增加了过滤网的过滤面积，避免了因此而降低过滤速度，同时，这种过滤装置采用多层过滤网，过滤网的网孔一次减小，过滤效果更好。
