申请日2016.04.11
公开(公告)日2016.08.17
IPC分类号B01D29/11; B01D29/64
摘要
本实用新型提供了一种新型高效污水处理过滤筒，属于污水处理装置领域。它解决了现有过滤筒单次利用率低的问题。本新型高效污水处理过滤筒，包括底端设有挡板的筒体，还包括若干封板，封板底部连接有封筒，挡板顶面设有螺纹槽，封板顶面和封板底面分别设有螺纹槽和螺杆，还包括集污板，集污板顶面固定有操作杆，底面设有若干定位柱，封板顶面设有若干定位槽，且定位柱可拆卸嵌在定位槽内，集污板顶面还设有圆形集污槽，集污槽槽壁呈圆环形斜面状，集污槽槽口呈圆环形尖状结构。本过滤筒能提高工作效率。
权利要求书

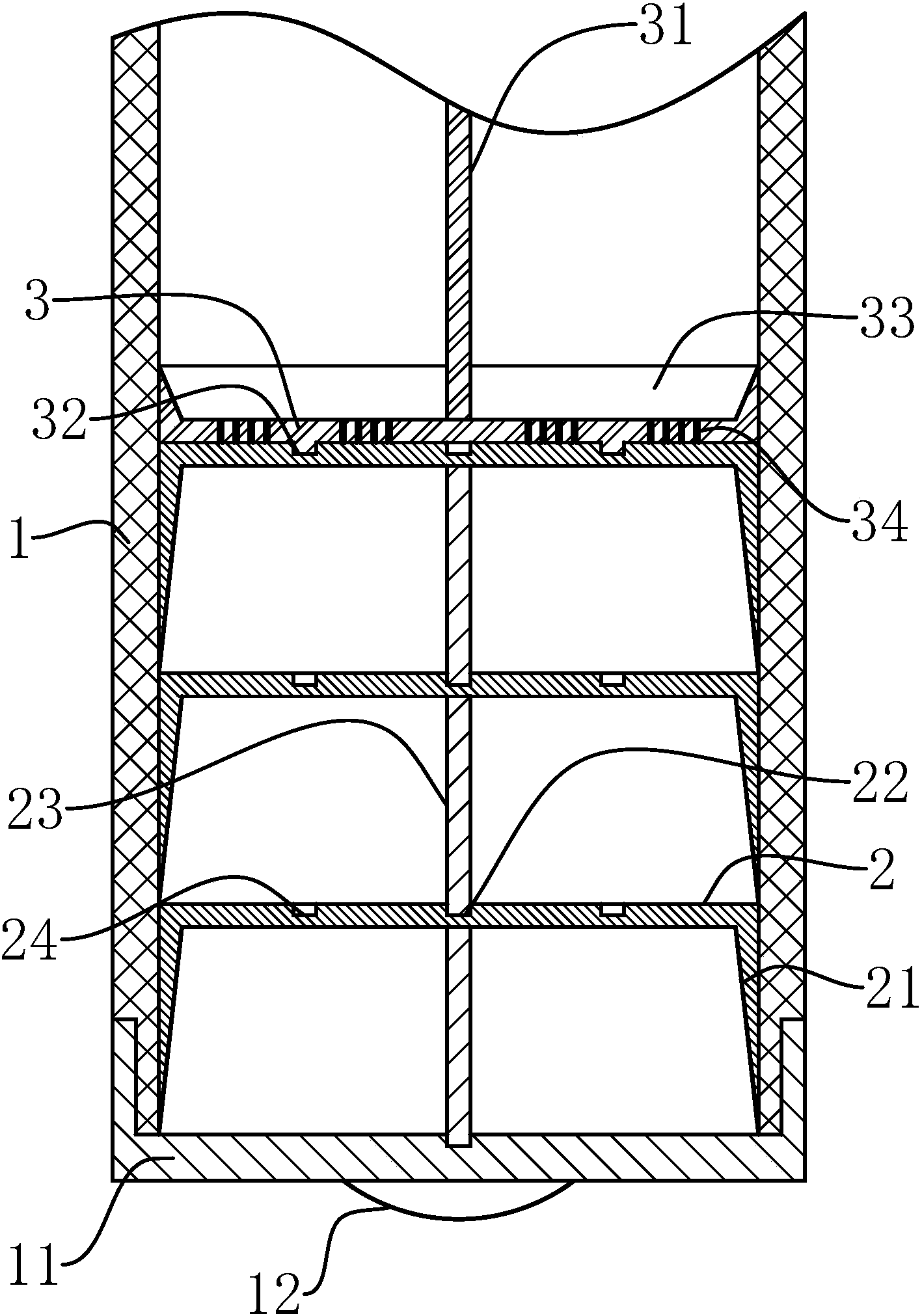

1.一种新型高效污水处理过滤筒，包括顶端开口，底端封闭设有挡板(11)的筒体(1)，筒体(1)筒壁上设有过滤孔，其特征在于：挡板(11)与筒体(1)底端可拆卸连接，还包括若干圆形封板(2)，封板(2)底部同轴连接有圆筒形封筒(21)，封筒(21)顶端与封板(2)底面边沿连接，挡板(11)顶面设有螺纹槽(22)，封板(2)顶面和封板(2)底面分别设有能相互配合的螺纹槽(22)和螺杆(23)，还包括直径与筒体(1)内径相同的圆形集污板(3)，集污板(3)顶面固定有操作杆(31)，底面设有若干定位柱(32)，封板(2)顶面设有若干定位槽(24)，且定位柱(32)可拆卸嵌在定位槽(24)内，并使集污板(3)底面与封板(2)顶面相贴合，集污板(3)顶面还设有圆形集污槽(33)，集污槽(33)槽壁呈圆环形斜面状，集污槽(33)槽口呈圆环形尖状结构，且能将集污板(3)和封筒(21)一同塞入筒体(1)顶部，使集污板(3)边缘和封筒(21)外壁与筒体(1)内壁贴合，并朝挡板(11)推动并旋转操作杆(31)，使封筒(21)底端抵在挡板(11)顶面上，使螺杆(23)螺接在螺纹槽(22)内，且能反向挡板(11)拉出操作杆(31)，使操作杆(31)带动集污板(3)与封板(2)分离。
2.根据权利要求1所述的一种新型高效污水处理过滤筒，其特征在于：所述的集污板(3)上设有若干排水孔(34)。
3.根据权利要求2所述的一种新型高效污水处理过滤筒，其特征在于：所述的封筒(21)底端呈圆环形尖状结构。
4.根据权利要求3所述的一种新型高效污水处理过滤筒，其特征在于：所述挡板(11)底面设有把手(12)。
5.根据权利要求4所述的一种新型高效污水处理过滤筒，其特征在于：所述的挡板(11)螺接在筒体(1)底端。
说明书
一种新型高效污水处理过滤筒
技术领域
本实用新型属于污水处理装置技术领域，涉及一种新型高效污水处理过滤筒。
背景技术
现有污水处理中经常使用过滤筒进行前端过滤，但一段时间后过滤筒筒壁会粘附污物，必须拆卸清洗，否则会堵塞过滤孔，但频繁拆卸清洗会使过滤筒单次利用率变低，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能提高过滤筒单次利用率，避免频繁清洗的新型高效污水处理过滤筒。
本实用新型的目的可通过下列技术方案来实现：一种新型高效污水处理过滤筒，包括顶端开口，底端封闭设有挡板的筒体，筒体筒壁上设有过滤孔，其特征在于：挡板与筒体底端可拆卸连接，还包括若干圆形封板，封板底部同轴连接有圆筒形封筒，封筒顶端与封板底面边沿连接，挡板顶面设有螺纹槽，封板顶面和封板底面分别设有能相互配合的螺纹槽和螺杆，还包括直径与筒体内径相同的圆形集污板，集污板顶面固定有操作杆，底面设有若干定位柱，封板顶面设有若干定位槽，且定位柱可拆卸嵌在定位槽内，并使集污板底面与封板顶面相贴合，集污板顶面还设有圆形集污槽，集污槽槽壁呈圆环形斜面状，集污槽槽口呈圆环形尖状结构，且能将集污板和封筒一同塞入筒体顶部，使集污板边缘和封筒外壁与筒体内壁贴合，并朝挡板推动并旋转操作杆，使封筒底端抵在挡板顶面上，使螺杆螺接在螺纹槽内，且能反向挡板拉出操作杆，使操作杆带动集污板与封板分离。
将挡板与筒体进行固定，利用筒体的过滤孔进行初级过滤，一段时间后，筒体内壁上会粘附有污物，之后从筒体顶部塞入集污板和封筒，朝挡板推动并旋转操作杆，利用封筒底端朝向挡板刮下污物，使封筒底端抵在挡板顶面上，使螺杆螺接在螺纹槽内，因此污物会聚集在封板和封筒内，且能反向挡板拉出操作杆，使操作杆带动集污板与封板分离，因此部分污物会聚集到集污槽内，并连同集污板一同带出，因此每隔一段时间即可增加一个封板，将污物进行汇集，避免筒体筒壁的污物积累使得频繁拆卸清洗，之后可以直接拆卸挡板，连同所有的封板一同取出清理，而且整个操作过程十分方便快捷。
在上述的一种新型高效污水处理过滤筒中，所述的集污板上设有若干排水孔。
因此能使部分污物稳定在集污槽内。
在上述的一种新型高效污水处理过滤筒中，所述的封筒底端呈圆环形尖状结构。
因此能提高刮污效果。
在上述的一种新型高效污水处理过滤筒中，所述挡板底面设有把手。
因此拆装更加方便。
在上述的一种新型高效污水处理过滤筒中，所述的挡板螺接在筒体底端。
与现有技术相比，本实用新型具有如下优点：
将挡板与筒体进行固定，利用筒体的过滤孔进行初级过滤，一段时间后，筒体内壁上会粘附有污物，之后从筒体顶部塞入集污板和封筒，朝挡板推动并旋转操作杆，利用封筒底端朝向挡板刮下污物，使封筒底端抵在挡板顶面上，使螺杆螺接在螺纹槽内，因此污物会聚集在封板和封筒内，且能反向挡板拉出操作杆，使操作杆带动集污板与封板分离，因此部分污物会聚集到集污槽内，并连同集污板一同带出，因此每隔一段时间即可增加一个封板，将污物进行汇集，避免筒体筒壁的污物积累使得频繁拆卸清洗，之后可以直接拆卸挡板，连同所有的封板一同取出清理，而且整个操作过程十分方便快捷。
