申请日2015.12.11
公开(公告)日2016.03.23
IPC分类号C02F9/14
摘要
本发明公开了一种设有中心回流管的旋流式一体化污水处理装置，其包括罐体，罐体内设有依次连通的污泥池、缺氧池、好氧池和沉淀池，还包括连通缺氧池和好氧池的混合回流管，混合回流管的一端连接进水管且与好氧池相通，另一端与缺氧池相通，混合液回流管的内部设有推流搅拌器，沉淀池与污泥池之间通过污泥回流管连接。本发明可埋于地下，结构紧凑，不占地表面积，通过鼓风机向生物接触氧化池内的穿孔管供气进行曝气，无曝气头，解决普遍一体化污水处理设备中曝气头脱落产生的问题，采用中心混合液回流管回流的方式，提高污水的处理效果。

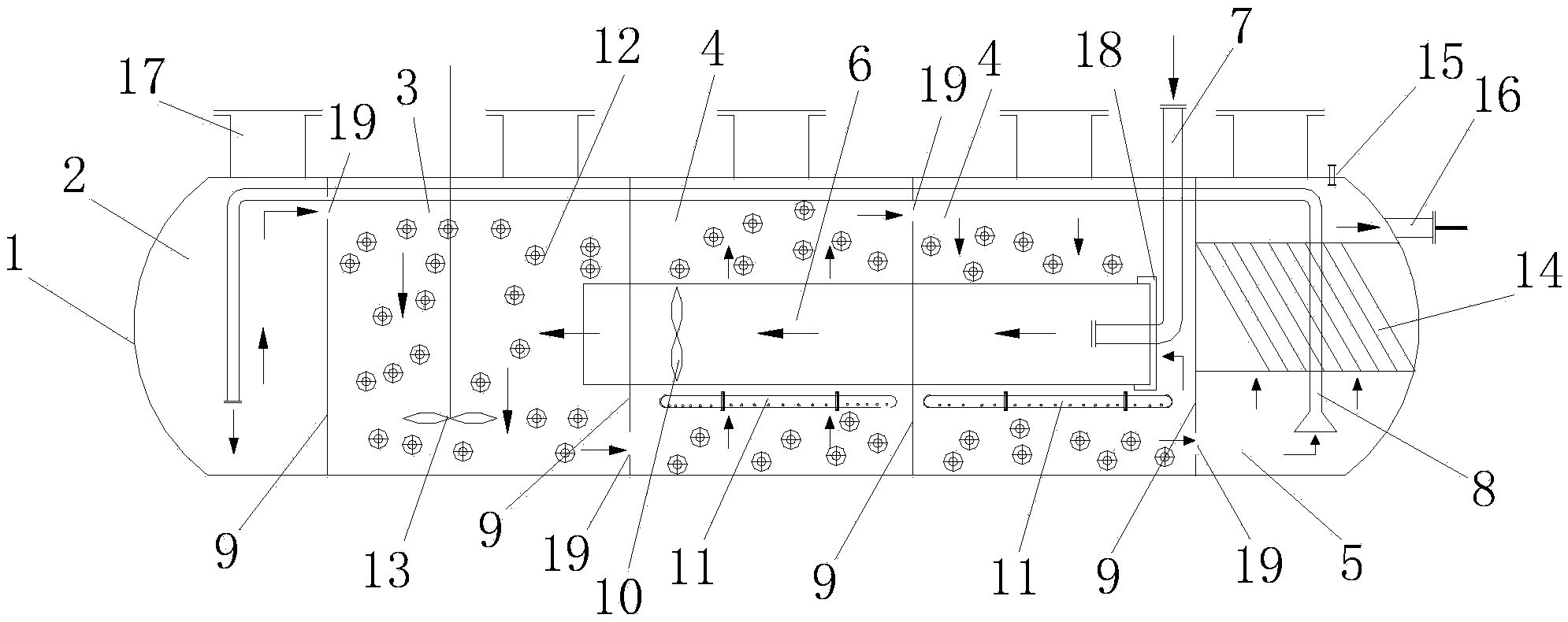

摘要附图
权利要求书
1.一种设有中心回流管的旋流式一体化污水处理装置，其特征在于：包括罐体，所述罐体内设有依次连通的污泥池、缺氧池、好氧池和沉淀池，还包括连通缺氧池和好氧池的混合回流管，所述混合回流管的一端连接进水管且与好氧池连通，另一端与缺氧池连通，所述混合液回流管的内部设有推流搅拌器，所述沉淀池与污泥池之间通过污泥回流管连接。
2.根据权利要求1所述的设有中心回流管的旋流式一体化污水处理装置，其特征在于：污泥池、缺氧池、好氧池和沉淀池，池与池之间采用玻璃钢隔板隔开，且通过玻璃钢隔板上的连通孔相连通。
3.根据权利要求1所述的设有中心回流管的旋流式一体化污水处理装置，其特征在于：所述的缺氧池、好氧池内分别填充有悬浮填料。
4.根据权利要求3所述的设有中心回流管的旋流式一体化污水处理装置，其特征在于：所述的好氧池内设有曝气管，所述的穿孔曝气管平行布置于罐体内一侧，位于混合液回流管和罐体之间的环形区域内。
5.根据权利要求4所述的设有中心回流管的旋流式一体化污水处理装置，其特征在于：所述曝气管与供气管线相连接，供气管线与鼓风机相连接。
6.根据权利要求1所述的设有中心回流管的旋流式一体化污水处理装置，其特征在于：所述缺氧池内设置有搅拌器。
7.根据权利要求1所述的设有中心回流管的旋流式一体化污水处理装置，其特征在于：所述沉淀池内设有用于过滤沉淀污泥的斜管，其上端设有出水口。
8.根据权利要求1所述的设有中心回流管的旋流式一体化污水处理装置，其特征在于：所述混合液回流管与好氧池连通的一端上设有填料挡板。
9.根据权利要求1所述的设有中心回流管的旋流式一体化污水处理装置，其特征在于：所述污泥回流管与气提管连接。
10.根据权利要求1所述的设有中心回流管的旋流式一体化污水处理装置，其特征在于：所述的罐体采用玻璃钢制成。
说明书
一种设有中心回流管的旋流式一体化污水处理装置
技术领域
本发明涉及一种设有中心回流管的旋流式一体化污水处理装置。
背景技术
近年来国民经济的飞速发展，人民的生活水平不断提高，但与此同时出现的环境问题也越来越多，水环境质量的下降，已引起社会各界的广泛关注，是当前急需解决的难题。在城市发展的进程当中，有些地方的基础设施建设如污水处理厂往往滞后于城市建设，在城市污水管网未到达的地区，住宅小区生活污水处理一直是很难解决的问题。当前农村污水管网也还不够健全，污水无法达到集中收集，集中处理，集中排放的程度，而且修建污水处理厂花费高。为解决由于我国城市、乡镇、农村地下水道污水收集管网的不完善，污水处理厂覆盖范围率低而造成的众多接管地区的生活小区的生活污水不经处理就直接排放，造成环境污染较严重的问题，目前采用一体化生活污水处理设备处理污水的方法。当前一体化污水处理设备中由于污水流量小，所以没有设置混合液的回流，混合液回流的作用是向缺氧池提供硝态氮，使其作为反硝化反应的电子受体，从而达到脱氮的目的。由于缺少了回流装置，必然会降低了一体化设备对污水的处理效果。而采用污泥泵回流的方法增加了能耗，提高了污水处理的成本。常用的一体化设备中将设备用隔板分开成几部分:缺氧池、生物接触氧化池、二沉池，相邻的池通过过水孔连通，曝气器安装在一体化设备的底端，缺氧池和生物接触氧化池悬挂有悬挂式填料。污水经过一体化设备时流经生物氧化池的路径短，污水和微生物接触时间短，附在载体生物膜上的微生物只能一定量地摄取降解水中的有机污染物，降低了污水的处理效果。当前一体化设备中普遍采用曝气头和悬挂式填料。填料固定于一体化污水处理设备内，使微生物的活动范围大大减少，污水无法频繁多次与生物膜相接触，并且填料上面的生物膜无法互相接触，所以活性不高，减弱了传质过程。挂绳和曝气头由于受到水流和气体冲击的影响会有一定的概率脱落，缠绕在一起堵塞通水孔，严重影响出水效果。目前一体化污水处理设备中普遍没有污泥池，一方面不设污泥池能使一体化设备更加简单，另一方面由于采用的是悬挂式填料，产生的污泥 比较少，可以不设置污泥池。微生物附着在填料上，具有较高的增殖速度，由于微生物的不断增殖，生物膜的厚度不断增加，在增厚到一定程度后，氧不能透入的里侧深部即转变为厌氧状态，形成厌氧性膜。因此生物膜便由好氧和厌氧两层组成，好氧层的厚度一般为2mm左右，有机物的降解主要在好氧层内进行。当厌氧层逐渐加厚则会引起生物膜的脱落，脱落的生物膜和少量的污泥会在二沉池沉淀。当经过长时间运行污水处理设备时，沉淀在二沉池的生物膜和污泥会增多，当达到一定的厚度时，二沉池的下部会形成一个缺氧区，会发生反硝化反应，使污泥上浮，使处理水水质恶化。
发明内容
针对上述背景技术存在的缺陷，本发明提供一种设有中心回流管的旋流式一体化污水处理装置。
为实现上述目的，本发明采用的技术方案是：其包括罐体，所述罐体内设有依次连通的污泥池、缺氧池、好氧池和沉淀池，还包括连通缺氧池和好氧池的混合回流管，所述混合回流管的一端连接进水管且与好氧池连通，另一端与缺氧池连通，所述混合液回流管的内部设有推流搅拌器，所述沉淀池与污泥池之间通过污泥回流管连接。
进一步的，污泥池、缺氧池、好氧池和沉淀池，池与池之间采用玻璃钢隔板隔开，且通过玻璃钢隔板上的连通孔相连通。
进一步的，所述的缺氧池、好氧池内分别填充有悬浮填料。
优选的，所述的好氧池内设有曝气管，所述的曝气管平行布置于罐体内一侧，位于混合液回流管和罐体之间的环形区域内。
优选的，所述曝气管与供气管线相连接，供气管线与鼓风机相连接。
进一步的，所述缺氧池内设置有搅拌器。
进一步的，所述沉淀池内设有用于过滤沉淀污泥的斜管，其上端设有出水口。
进一步的，所述混合液回流管与好氧池连通的一端上设有填料挡板。
进一步的，所述污泥回流管与气提管连接。
优选的，所述的罐体采用玻璃钢制成。
本发明具有以下有益效果：本发明的旋流式一体化污水处理装置可埋于地 下，结构紧凑，不占地表面积，通过鼓风机向生物接触氧化池内的穿孔管供气进行曝气，无曝气头，解决普遍一体化污水处理设备中曝气头脱落产生的问题。通过设置混合液回流管，混合液回流管一端和生物接触氧化池相通，在好氧池上设有进水管，进水管直接伸入到混合液回流管内，污水通过进水管直接流入混合液回流管，在混合液回流管里面设有混合液推流搅拌器，使原污水在混合液回流管内与流入回流管的生物接触氧化池内的混合液混合回流到缺氧池，使混合液回流的同时也使原污水和回流液在回流管内充分混合，增强了污水的脱氮除磷效果。混合液回流以及回流污泥管不用污水泵，和普通一体化污水处理设备相比，减少了能耗，降低了污水处理的成本。沉淀池里沉淀的污泥通过气提的方式流入污泥池，因此不会产生在沉淀池里面发生反硝化反应，使污泥上浮的现象。
