申请日2016.04.11
公开(公告)日2016.08.24
IPC分类号F28D1/06
摘要
本发明公开了一种高效浴室废水余热回收系统，包括底盘和设置在底盘上方的活动盖板，所述底盘上设置有螺旋单路水槽，所述底盘与所述活动盖板盖合时中间自然形成水封，所述螺旋单路水槽一端通过挡板与水封连接，另一端螺旋从底盘中间延伸至底盘最外延并与底盘外延设置的出水口连通，所述螺旋单路水槽内设置有换热管，所述螺旋单路水槽上设置有多根固定换热管的止挡件，所述止挡件上平面与所述螺旋单路水槽的槽口齐平或者设置于螺旋单路水槽的槽口下方。本发明中的余热回收装置，不仅延长了换热管的换热路径而且也增大了其换热面积，从而提高了淋浴废水的换热率，实现了淋浴废水的余热回收。
权利要求书
1.一种高效浴室废水余热回收系统，包括底盘和设置在底盘上方的活动盖板，其特征在于，所述底盘上设置有螺旋单路水槽，所述底盘与所述活动盖板盖合时中间自然形成水封，所述活动盖板中间设置有与所述水封对应的进水网孔，所述螺旋单路水槽一端通过挡板与水封连接，另一端螺旋从底盘中间延伸至底盘最外延并与底盘外延设置的出水口连通，所述螺旋单路水槽内设置有换热管，所述螺旋单路水槽上设置有多根固定换热管的止挡件，所述止挡件上平面与所述螺旋单路水槽的槽口齐平或者设置于螺旋单路水槽的槽口下方，所述螺旋单路水槽的横截面呈沙漏状，螺旋单路水槽从底盘中央朝一侧螺旋分布回到底盘中央另一侧螺旋分布后，沿底盘外延绕环一圈后与出水口连通，所述底盘呈方形，且方形底盘四个边角上均设置有磁铁。
2.根据权利要求1所述的高效浴室废水余热回收系统，其特征在于，所述螺旋单路水槽一侧槽壁上设置有与止挡件结构配合的安装槽，且所述止挡件的一端与安装槽水平转动连接，所述螺旋单路水槽另一侧在对应安装槽的位置设置有搭接槽，所述止挡件一端可绕安装槽转动使止挡件另一端与所述搭接槽配合，所述安装槽和搭接槽竖直方向的深度均大于止挡件在竖直方向上的厚度尺寸，所述止挡件与搭接槽配合的一端呈弧状。
3.根据权利要求1或2所述的高效浴室废水余热回收系统，其特征在于，所述换热管一端连接进水管，另一端连接出水管，所述换热管连接进水管一端设置于靠近挡板处的螺旋单路水槽内，所述换热管连接出水管一端设置于靠近出水口处的螺旋单路水槽内，所述进水管连接自来水水管，所述出水管连接有热水器进水口。
说明书
一种高效浴室废水余热回收系统
技术领域
本发明涉及一种废水热量的利用系统，尤其是一种浴室废水余热利用的节能型淋浴系统。
背景技术
淋浴是现代人普遍采用的洗浴方式，洗澡时通过淋浴喷头用热水来洗刷全身上下，既洁净了身体，又舒缓了身心，颇有成效。在冬天，热水淋浴后产生的废水的温度一般40℃左右，这些温度较高的淋浴废水一般未经任何热量的回收利用便直接排放掉，无疑造成了热能的损失、能源的浪费，这与全社会所号召的节能环保精神背道而驰。 如果能将淋浴废水的热量进行回收利用，这对于降低淋浴成本、促进节约能源将大有裨益。因此，需要开发一种浴室废水余热回收系统与传统的淋浴系统相结合，从而使淋浴废水的热量得到回收利用，进而降低淋浴用冷水在淋浴加热器中的吸热量，减少淋浴成本、充分利用能源和节约能源的目的。
发明内容
本发明要解决的技术问题是克服现有技术的不足，提供淋浴废水余热利用的节能型淋浴系统。
为解决上述技术问题，本发明提出的技术方案为：

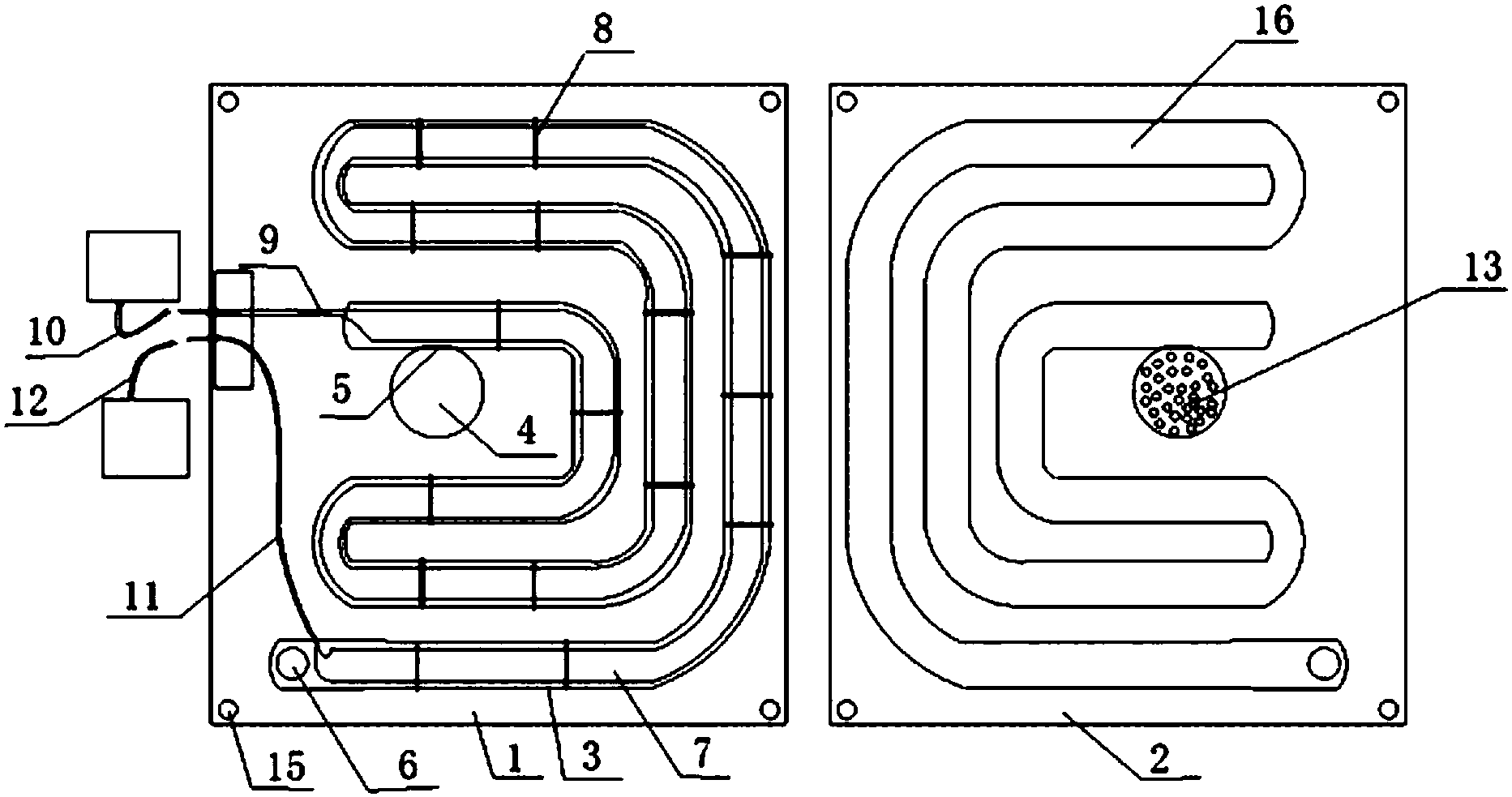

一种高效浴室废水余热回收系统，包括底盘和设置在底盘上方的活动盖板， 所述底盘上设置有螺旋单路水槽，所述底盘与所述活动盖板盖合时中间自然形成水封，所述活动盖板中间设置有与所述水封对应的进水网孔，所述螺旋单路水槽一端通过挡板与水封连接，另一端螺旋从底盘中间延伸至底盘最外延并与底盘外延设置的出水口连通，所述螺旋单路水槽内设置有换热管，所述螺旋单路水槽上设置有多根固定换热管的止挡件，所述止挡件上平面与所述螺旋单路水槽的槽口齐平或者设置于螺旋单路水槽的槽口下方，所述螺旋单路水槽的横截面呈沙漏状，螺旋单路水槽从底盘中央朝一侧螺旋分布回到底盘中央另一侧螺旋分布后，沿底盘外延绕环一圈后与出水口连通，所述底盘呈方形，且方形底盘四个边角上均设置有磁铁。
进一步的，所述螺旋单路水槽一侧槽壁上设置有与止挡件结构配合的安装槽，且所述止挡件的一端与安装槽水平转动连接，所述螺旋单路水槽另一侧在对应安装槽的位置设置有搭接槽，所述止挡件一端可绕安装槽转动使止挡件另一端与所述搭接槽配合，所述安装槽和搭接槽竖直方向的深度均大于止挡件在竖直方向上的厚度尺寸，所述止挡件与搭接槽配合的一端呈弧状。
进一步的，所述换热管一端连接进水管，另一端连接出水管，所述换热管连接进水管一端设置于靠近挡板处的螺旋单路水槽内，所述换热管连接出水管一端设置于靠近出水口处的螺旋单路水槽内，所述进水管连接自来水水管，所述出水管连接有热水器进水口。
与现有技术相比，本发明的优点在于：
本发明提供的高效浴室废水余热回收系统，在底盘上设置有螺旋单路水槽，其底盘与所述活动盖板盖合时中间自然形成水封，螺旋单路水槽一端与水封连通，另一端螺旋从底盘中间延伸至底盘最外延并与底盘外延设置的出水口连通，螺旋单路水槽内设置有换热管，其换热管通过止挡件设置在水槽槽口下方，从而使换热管不受水力上浮，能够与螺旋单路水槽的水充分接触，其装置在应用过程中，冷水流入换热管进入淋浴废水余热回收装置，由于淋浴热水经水封流入螺旋单路水槽中，其中间废水温度较高，高温废水沿螺旋单路水槽从底盘中间流至底盘最外延，在过程中换热管的冷水吸收水槽中高温废水热能，直至高温废水沿螺旋单路水槽流出，从而延长了换热管与高温废水的换热时间及面积，提高了高温废水的换热率，实现了淋浴废水的余热回收。
本发明通过在螺旋单路水槽一侧槽壁上设置有与止挡件结构配合的安装槽，其止挡件的一端与安装槽水平转动连接，螺旋单路水槽另一侧在对应安装槽的位置设置有搭接槽，从而使止挡件一端可绕安装槽转动使止挡件另一端与所述搭接槽配合，通过止挡件、安装槽以及搭接槽的设计，能够实现止挡件对换热管的灵活固定及松开，便于换热管安装和拆卸维修。
