申请日2016.04.11
公开(公告)日2016.08.24
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型公开了一种稀土冶炼废水处理循环利用系统，系统的高浓度氯化铵废水池与低浓度氯化铵废水池相连，低浓度氯化铵废水池连通至混合池，氯化钠高盐废水池经除杂室、浓缩池连通至混合池，碱性废水池连经苛化结晶池、浓碱液池连通至混合池，酸法焙烧废水池连通至换热吸收池，换热吸收池连通至加药合成池，加药合成池连通至混合池，混合池连通至絮凝反应池，絮凝反应池经辐射沉淀池、多介质过滤器、活性炭过滤器反渗透膜，连接排放管道。本实用新型与稀土生产工艺相结合，分流分治，实现了氯化钠、硝酸铵、结晶盐、硫酸等重要化工材料的循环再利用，将废水污染物量尽可能降低，废水处理再利用能够降低生产成本。
权利要求书

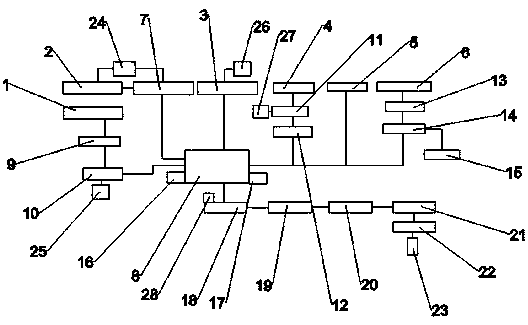

1.一种稀土冶炼废水处理循环利用系统，包括氯化钠高盐废水池(1)、高浓度氯化铵废水池(2)、硝酸铵废水池(3)、碱性废水池(4)、酸性废水池(5)和酸法焙烧废水池(6)，其特征在于：所述高浓度氯化铵废水池(2)与低浓度氯化铵废水池(7)相连，所述低浓度氯化铵废水池(7)连通至混合池(8)，所述氯化钠高盐废水池(1)连通至除杂室(9)，除杂室(9)连通至浓缩池(10)，所述浓缩池(10)连通至混合池(8)，所述硝酸铵废水池(3)直接连通至混合池(8)，所述碱性废水池(4)连通至苛化结晶池(11)，所述苛化结晶池(11)连通至浓碱液池(12)，所述浓碱液池(12)连通至混合池(8)，所述酸性废水池(5)直接连通至混合池(8)，所述酸法焙烧废水池(6)连通至换热吸收池(13)，所述换热吸收池(13)连通至加药合成池(14)，所述加药合成池(14)连通至混合池(8)，加药合成池(14)外接一硫酸回收室(15);
所述混合池(8)设置有石灰槽(16)和混凝剂槽(17)，所述混合池(8)连通至絮凝反应池(18)，所述絮凝反应池(18)连通至辐射沉淀池(19)，所述辐射沉淀池(19)连接有多介质过滤器(20)，所述多介质过滤器(20)连接活性炭过滤器(21)，所述活性炭过滤器(21)连接反渗透膜(22)，所述反渗透膜(22)连接排放管道(23)。
2.根据权利要求1所述的一种稀土冶炼废水处理循环利用系统，其特征在于：所述高浓度氯化铵废水池(2)、低浓度氯化铵废水池(7)均与氯化铵回收室(24)相连。
3.根据权利要求1所述的一种稀土冶炼废水处理循环利用系统，其特征在于：所述浓缩池(10)外接一氯化钠回收槽(25)，所述硝酸铵废水池(3)外接一硝酸铵回收槽(26)，所述苛化结晶池(11)外接一结晶盐回收槽(27)。
4.根据权利要求1所述的一种稀土冶炼废水处理循环利用系统，其特征在于：所述絮凝反应池(18)设有一絮凝剂槽(28)以存放絮凝剂。
说明书
一种稀土冶炼废水处理循环利用系统
技术领域
本实用新型涉及金属废水处理再利用技术领域，具体为一种稀土冶炼废水处理循环利用系统。
背景技术
包头混合型稀土矿是全球最大的轻稀土资源，稀土矿物为氟碳铈矿和独居石，以之为原料生产的稀土精矿采用冶炼工艺技术，以硫酸强化焙烧萃取法(酸法冶炼工艺)为主流工艺，少量采用碱分解工艺，稀土生产过程中产生大量的不同浓度的含氟、硫酸、盐酸、碱性、铵盐(氨氮)废水，这些废水污染物浓度高，水量大，处理难度较高。随着国家节能减排倡导，稀土冶炼工业也急需进行产业结构调整，在稀土冶炼废水处理问题上，需要一套节能环保的循环再利用系统，将废水污染物浓度尽可能降低，并采用环保理念，将废水处理再利用，降低生产成本，达到安全排放的废水安全标准。
实用新型内容
针对以上问题，本实用新型提供了一种稀土冶炼废水处理循环利用系统，该系统与稀土主体生产工艺相结合，分流分治，回收废水中高浓度物料，将回收物料及剩余废水集中处理后回用于生产工艺，将废水污染物量尽可能降低，废水处理再利用能够降低生产成本，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种稀土冶炼废水处理循环利用系统，包括氯化钠高盐废水池、高浓度氯化铵废水池、硝酸铵废水池、碱性废水池、酸性废水池和酸法焙烧废水池，所述高浓度氯化铵废水池与低浓度氯化铵废水池相连，所述低浓度氯化铵废水池连通至混合池，所述氯化钠高盐废水池连通至除杂室，除杂室连通至浓缩池，所述浓缩池连通至混合池，所述硝酸铵废水池直接连通至混合池，所述碱性废水池连通至苛化结晶池，所述苛化结晶池连通至浓碱液池，所述浓碱液池连通至混合池，所述酸性废水池直接连通至混合池，所述酸法焙烧废水池连通至换热吸收池，所述换热吸收池连通至加药合成池，所述加药合成池连通至混合池，加药合成池外接一硫酸回收室。
所述混合池设置有石灰槽和混凝剂槽，所述混合池连通至絮凝反应池，所述絮凝反应池连通至辐射沉淀池，所述辐射沉淀池连接有多介质过滤器，所述多介质过滤器连接活性炭过滤器，所述活性炭过滤器连接反渗透膜，所述反渗透膜连接排放管道。
优选的，所述高浓度氯化铵废水池、低浓度氯化铵废水池均与氯化铵回收室相连。
优选的，所述浓缩池外接一氯化钠回收槽，所述硝酸铵废水池外接一硝酸铵回收槽，所述苛化结晶池外接一结晶盐回收槽。
优选的，所述絮凝反应池设有一絮凝剂槽以存放絮凝剂。
与现有技术相比，本实用新型的有益效果是：该系统与稀土主体生产工艺相结合，分流分治，回收废水中高浓度物料，将回收物料及剩余废水集中处理后回用于生产工艺，实现了氯化钠、硝酸铵、结晶盐、硫酸等重要化工材料的循环再利用，将废水污染物量尽可能降低，废水处理再利用能够降低生产成本，最后经过处理的排放水能够达到国家排放标准，排放水不会对环境造成破坏污染。
