申请日2015.12.11
公开(公告)日2016.03.30
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种高浓度有机物废水一体化处理设备，其包括：水解酸化池，其通过进水管接收待处理的高浓度有机物废水，并对该废水进行水解酸化;接触氧化池，其连通所述水解酸化池，以接收水解酸化池处理后的一次水，所述接触氧化池内设置有对一次水进行生化处理的软性填料;沉淀池，其连通所述接触氧化池，以接收接触氧化池处理后的二次水，并对二次水进水泥水分离，所述沉淀池底部设置有污泥排出口;过滤池，其连通所述沉淀池，以接收沉淀池分离后的三次水，并对三次水进行物理过滤得到净化水。本发明所述处理设备抗冲击负荷强，能够适应废水量及水质变化情况复杂的高浓度有机废水。

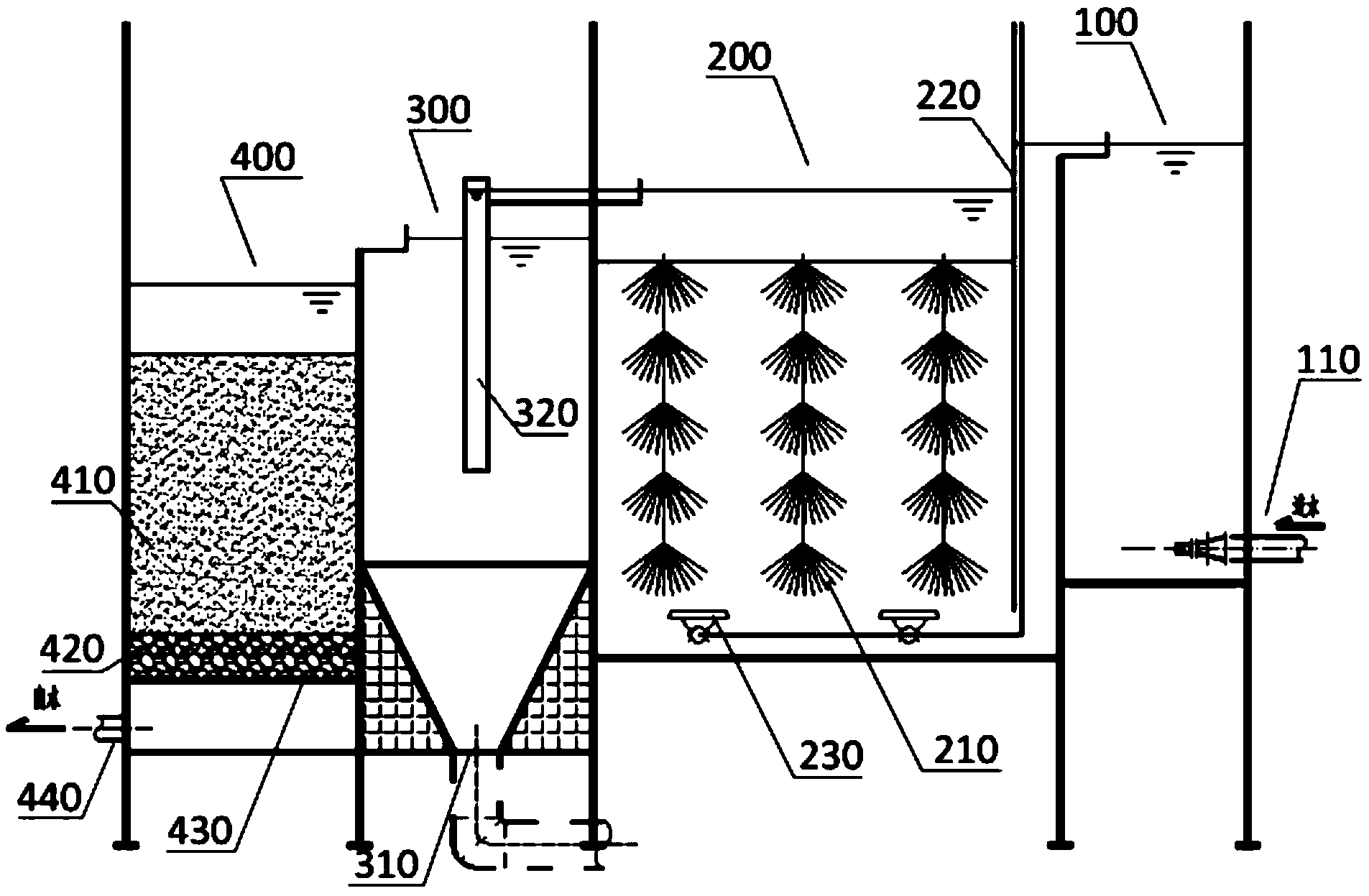

摘要附图
权利要求书
1.一种高浓度有机物废水一体化处理设备，其特征在于，包括：
水解酸化池，其通过进水管接收待处理的高浓度有机物废水，并对该废水进行水解酸化;
接触氧化池，其连通所述水解酸化池，以接收水解酸化池处理后的一次水，所述接触氧化池内设置有对一次水进行生化处理的软性填料;
沉淀池，其连通所述接触氧化池，以接收接触氧化池处理后的二次水，并对二次水进水泥水分离，所述沉淀池底部设置有污泥排出口;
过滤池，其连通所述沉淀池，以接收沉淀池分离后的三次水，并对三次水进行物理过滤得到净化水。
2.如权利要求1所述的高浓度有机物废水一体化处理设备，其特征在于，所述接触氧化池在进水处内设置有导流板，所述导流板竖向设置、且底部与接触氧化池不连通。
3.如权利要求1所述的高浓度有机物废水一体化处理设备，其特征在于，所述接触氧化池的底部设置有曝气装置。
4.如权利要求3所述的高浓度有机物废水一体化处理设备，其特征在于，所述曝气装置为多个曝气盘。
5.如权利要求1所述的高浓度有机物废水一体化处理设备，其特征在于，所述沉淀池内设置有导流槽，所述导流槽通过导流管与接触氧化池连通。
6.如权利要求5所述的高浓度有机物废水一体化处理设备，其特征在于，所述沉淀池的下端设置成漏斗状。
7.如权利要求1所述的高浓度有机物废水一体化处理设备，其特征在于，所述过滤池为砂过滤池，所述砂过滤池底部设置有承托滤料的承托层，承托层底部为承托板。
8.如权利要求6所述的高浓度有机物废水一体化处理设备，其特征在于，所述过滤池在承托板的下方连接有出水管。
9.如权利要求1-8任一项所述的高浓度有机物废水一体化处理设备，其特征在于，所述水解酸化池、接触氧化池、沉淀池和过滤池中，相邻两个处理池均在上端连通。
说明书
高浓度有机物废水一体化处理设备
技术领域
本发明属于污水处理设备，尤其涉及一种高浓度有机物废水一体化处理设备。
背景技术
现有含高浓度有机物的生产废水的主工艺大多采用UASB+好氧法，处理流程大致为废水→综合调节池→UASB(升流式厌氧污泥床)→好氧池→沉淀池→出水。该工艺通过调节池使废水的水质水量得到稳定，并采用UASB工艺对废水进行生化预处理，提高好氧池的处理效率，好氧池去除大部分污染物后通过沉淀池进一步处理后出水。该方法是高浓度有机物废水的传统工艺，但其所采用的UASB反应器对水质和污染负荷的变化较为敏感，抗冲击能力较差，所以对生产活动不稳定的小型企业所产生的废水处理效果较差，而且该法经过好氧池和沉淀池处理后便直接出水，对于COD、BOD浓度超高的废水处理效果一般。
发明内容
本发明的目的是提供一种高浓度有机物废水一体化处理设备，该设备抗冲击负荷强，能够适应废水量及水质变化情况复杂的高浓度有机废水，同时提升了对于COD、BOD浓度超高的废水处理效果。
本发明的目的是采用以下技术方案实现的：
一种高浓度有机物废水一体化处理设备，其包括：
水解酸化池，其通过进水管接收待处理的高浓度有机物废水，并对该废水进行水解酸化;
接触氧化池，其连通所述水解酸化池，以接收水解酸化池处理后的一次水，所述接触氧化池内设置有对一次水进行生化处理的软性填料;
沉淀池，其连通所述接触氧化池，以接收接触氧化池处理后的二次水，并对二次水进水泥水分离，所述沉淀池底部设置有污泥排出口;
过滤池，其连通所述沉淀池，以接收沉淀池分离后的三次水，并对三次水进行物理过滤得到净化水。
由于采用了上述技术方案，本发明具有以下优点：
本发明所述设备是综合了水解酸化、接触氧化、沉淀、过滤工艺的集厌氧处理、好氧生化处理、深度处理于一体，并可进行设备化、装备化的一体化设备，对于高浓度有机废水的处理效果得到了显著提升，同时具有抗冲击负荷强，能够适应水质和污染负荷变化情况复杂的高浓度有机废水，使得对生产活动不稳定的小型企业所产生的废水处理效果也能保持很高的水平。
