申请日2015.11.28
公开(公告)日2016.05.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种外置式膜生物反应器法处理船舶污水的装置，包括沉淀反应池以及设置于沉淀反应池一侧的泵体，所述泵体通过进水管连通于沉淀反应池，所述沉淀反应池另一侧设有反应器，所述沉淀反应池顶部设有污水进入管，所述泵体通过出水管连通于反应器，所述反应器内设有膜，所述反应器一侧设有排污口，所述排污口一侧设有连通于沉淀反应池的回流管，所述反应器底部设有净水出口;本实用新型中可利用膜将水清洁过滤，但是可将带有反应菌种的活性污泥很好的阻隔，回流管可以使得活性污泥可以回流进入沉淀反应池，继续用于生化反应降解，使得反应净化的更加彻底，提高净化效率。
权利要求书

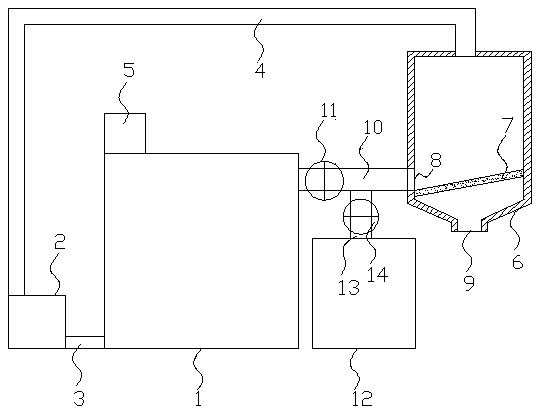

1.一种外置式膜生物反应器法处理船舶污水的装置，包括沉淀反应池(1)以及设置于沉淀反应池(1)一侧的泵体(2)，其特征在于，所述泵体(2)通过进水管(3)连通于沉淀反应池(1)，所述沉淀反应池(1)另一侧设有反应器(6)，所述沉淀反应池(1)顶部设有污水进入管(5)，所述泵体(2)通过出水管(4)连通于反应器(6)，所述反应器(6)内设有膜(7)，所述反应器(6)一侧设有排污口(8)，所述排污口(8)一侧设有连通于沉淀反应池(1)的回流管(10)，所述反应器(6)底部设有净水出口(9)。
2.根据权利要求1所述的一种外置式膜生物反应器法处理船舶污水的装置，其特征在于，所述膜(7)与水平面间的夹角为20°，所述回流管(10)上设有第一阀门(11)。
3.根据权利要求1所述的一种外置式膜生物反应器法处理船舶污水的装置，其特征在于，所述回流管(10)一侧设有排泥管(13)，所述排泥管(13)一端设有污泥收集箱(12)，所述排泥管(13)上设有第二阀门(14)。
说明书
一种外置式膜生物反应器法处理船舶污水的装置
技术领域
本实用新型涉及一种处理船舶污水的装置，特别涉及一种外置式膜生物反应器法处理船舶污水的装置。
背景技术
随着人们环保意识的加强，我们对污水排放有着越来越严格的要求，必须达到一定的排放标准才可以进行排放，在陆地上可以由污水处理厂集中式的大型化污水处理设备进行处理，这样集中化处理可以使得污水排放可以得到合理的监控，但在远离的陆地的船舶上要进行污水处理就会更加的繁琐了，同样在还海上的船舶上进行污水净化应更加严格，若是将污水随意的排放进入海水中，这样会对海洋环境造成严重的污染，这会破环海洋生态环境，在船舶上一般是将污水进化后净水得到排放，但污泥同样也会被收集起来，这样使得富含活性的污泥没有得到合理的使用，这样对污水净化降解的速度有着一定的影响。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种外置式膜生物反应器法处理船舶污水的装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种外置式膜生物反应器法处理船舶污水的装置，包括沉淀反应池以及设置于沉淀反应池一侧的泵体，所述泵体通过进水管连通于沉淀反应池，所述沉淀反应池另一侧设有反应器，所述沉淀反应池顶部设有污水进入管，所述泵体通过出水管连通于反应器，所述反应器内设有膜，所述反应器一侧设有排污口，所述排污口一侧设有连通于沉淀反应池的回流管，所述反应器底部设有净水出口。
作为本实用新型的一种优选技术方案，所述膜与水平面间的夹角为20°，所述回流管上设有第一阀门。
作为本实用新型的一种优选技术方案，所述回流管一侧设有排泥管，所述排泥管一端设有污泥收集箱，所述排泥管上设有第二阀门。
本实用新型所达到的有益效果是：本实用新型中可利用膜将水清洁过滤，但是可将带有反应菌种的活性污泥很好的阻隔，回流管可以使得活性污泥可以回流进入沉淀反应池，继续用于生化反应降解，使得反应净化的更加彻底，提高净化效率。
