申请日2015.11.28
公开(公告)日2016.04.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种生活污水处理集成设备，包括沉积仓，所述沉积仓顶端连接有分离仓和废物收集箱，该沉积仓的底部设有灭菌仓和生物分解仓，且废物收集箱设置在分离仓的右侧，生物分解仓设置在灭菌仓的右侧，废物收集箱的左上角与分离仓之间设有开口，分离仓与沉积仓之间设有出水口，该分离仓的内部两侧通过转轴连接有四个传送装置，且四个传送装置呈倾斜向下设置在分离仓左上角与开口之间，四个传送装置的下方设有滤板。该生活污水处理集成设备，通过设有传送装置，传送装置上的叶片在水的作用下转动，能够将水中的大型杂质传送到废物收集箱内，达到对大型杂质收集的目的，不会造成堵塞。
权利要求书

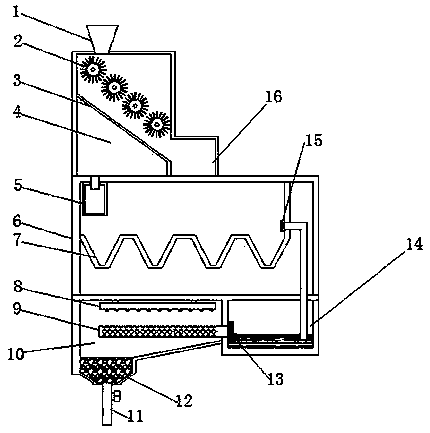

1.一种生活污水处理集成设备，包括沉积仓(6)，其特征在于：所述沉积仓(6)顶端连接有分离仓(4)和废物收集箱(16)，该沉积仓(6)的底部设有灭菌仓(10)和生物分解仓(14)，且废物收集箱(16)设置在分离仓(4)的右侧，生物分解仓(14)设置在灭菌仓(10)的右侧，废物收集箱(16)的左上角与分离仓(4)之间设有开口，分离仓(4)与沉积仓(6)之间设有出水口，该分离仓(4)的内部两侧通过转轴连接有四个传送装置(2)，且四个传送装置(2)呈倾斜向下设置在分离仓(4)左上角与开口之间，四个传送装置(2)的下方设有滤板(3)，该滤板(3)的两端分别与分离仓(4)和废物收集箱(16)连接，该分离仓(4)的顶端设有进水斗(1)，该进水斗(1)位于最高处的传送装置(2)右上方，沉积仓(6)的内部横向设置有沉积槽(7)，且沉积仓(6)的内部还设有滤筒(5)，该滤筒(5)与出水口处设有的外螺纹连接，该沉积仓(6)右侧通过导管与生物分解仓(14)的内部连接，且沉积仓(6)与导管的连接处设有滤网(15)，所述生物分解仓(14)的左侧通过喷水管(9)与灭菌仓(10)的内部连接，该生物分解仓(14)与喷水管(9)的连接处设有超滤膜(13)，该灭菌仓(10)内部的顶端连接有灭菌灯(8)，且灭菌仓(10)左侧的底部设有出水斗，该出水斗的内部设有活性炭(12)，且出水斗的底部连接有出水管(11)。
2.根据权利要求1所述的一种生活污水处理集成设备，其特征在于：所述滤筒(5)的内腔为中空结构，且滤筒(5)的一端封闭，滤筒(5)的另一端开设有内螺纹，滤筒(5)的表面开设有滤孔。
3.根据权利要求1所述的一种生活污水处理集成设备，其特征在于：所述沉积槽(7)由四至八个沉降槽构成，且四至八个沉降槽构成了波浪形的沉积槽(7)。
4.根据权利要求1所述的一种生活污水处理集成设备，其特征在于：所述传送装置(2)包括叶片(21)、转筒(22)和轴承(23)，该叶片(21)均匀设置在转筒(22)的周向，且转筒(22)的两端均设有轴承(23)。
5.根据权利要求1所述的一种生活污水处理集成设备，其特征在于：所述喷水管(9)的两端分别为封闭和开口状结构，该喷水管(9)开口的一端与生物分解仓(14)的左侧连接，喷水管(9)的表面均匀设有喷水孔。
说明书
一种生活污水处理集成设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种生活污水处理集成设备。
背景技术
生活污水是人们日常生活中排出的废水，生活污水中一般含有大量杂质和各种有机物，如果不经处理排出会对环境造成污染，大量的生活污水会导致河流和湖泊富氧化，造成鱼类的死亡和赤潮等危害。
现有技术如中国专利授权公告号为CN204714658U的中国发明专利公开了一种家用污水处理器，包括出气管、高密度纤维层、微生物分解层、供气管、调节阀、进水管、封盖、出水管、活性炭层、超滤膜层、待处理污水、封膜和污水处理器壳体;所述污水处理器壳体的上端安装有封盖;所述封盖的中部设有进水管;所述污水处理器壳体的上部设有出气管和出水管;所述出水管设置在出气管的下端且分别设置在污水处理器壳体的两端;所述污水处理器壳体的下端设有供气管;所述供气管的一端安装有调节阀;所述的活性炭层、超滤膜层、高密度纤维层和微生物分解层呈从上到下的分布方式分布在污水处理器壳体内;该种家用污水处理器结构紧凑，整洁美观，除污效果好，使用寿命久，适合推广使用。
这种污水处理器虽然能够对生活污水进行处理，但其处理效率不高，由于其直接将污水通入污水处理器中，废水中含有的杂质容易对污水处理器的内部造成堵塞，影响其正常使用，且容易造成损坏，不利用长久使用，影响其使用寿命，其超滤膜层的设置无法对微生物和细菌充分过滤，很容易使细菌随出水管一起排出，处理不够彻底。
实用新型内容
本实用新型的目的在于提供一种生活污水处理集成设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生活污水处理集成设备，包括沉积仓，所述沉积仓顶端连接有分离仓和废物收集箱，该沉积仓的底部设有灭菌仓和生物分解仓，且废物收集箱设置在分离仓的右侧，生物分解仓设置在灭菌仓的右侧，废物收集箱的左上角与分离仓之间设有开口，分离仓与沉积仓之间设有出水口，该分离仓的内部两侧通过转轴连接有四个传送装置，且四个传送装置呈倾斜向下设置在分离仓左上角与开口之间，四个传送装置的下方设有滤板，该滤板的两端分别与分离仓和废物收集箱连接，该分离仓的顶端设有进水斗，该进水斗位于最高处的传送装置右上方，沉积仓的内部横向设置有沉积槽，且沉积仓的内部还设有滤筒，该滤筒与出水口处设有的外螺纹连接，该沉积仓右侧通过导管与生物分解仓的内部连接，且沉积仓与导管的连接处设有滤网，所述生物分解仓的左侧通过喷水管与灭菌仓的内部连接，该生物分解仓与喷水管的连接处设有超滤膜，该灭菌仓内部的顶端连接有灭菌灯，且灭菌仓左侧的底部设有出水斗，该出水斗的内部设有活性炭，且出水斗的底部连接有出水管。
优选的，所述滤筒的内腔为中空结构，且滤筒的一端封闭，滤筒的另一端开设有内螺纹，滤筒的表面开设有滤孔。
优选的，所述沉积槽由四至八个沉降槽构成，且四至八个沉降槽构成了波浪形的沉积槽。
优选的，所述传送装置包括叶片、转筒和轴承，该叶片均匀设置在转筒的周向，且转筒的两端均设有轴承。
优选的，所述喷水管的两端分别为封闭和开口状结构，该喷水管开口的一端与生物分解仓的左侧连接，喷水管的表面均匀设有喷水孔。
与现有技术相比，本实用新型的有益效果是：该生活污水处理集成设备，通过设有传送装置，传送装置上的叶片在水的作用下转动，能够将水中的大型杂质传送到废物收集箱内，达到对大型杂质收集的目的，不会造成堵塞，滤板能够对随水一起落下的中型杂质进行过滤，并使中型杂质在重力作用下滚落到废物收集箱内，同时使水从滤孔中流出，滤筒的设置能够对小型杂质进行过滤，达到对杂质的多次分离，沉积仓中沉积槽的设置能够对污水进行沉积，使微型杂质沉降，过滤更加彻底，延长处理装置的使用寿命，适合长期使用，喷水管能够将生物分解处理后的水喷出，使灭菌灯的灭菌更加彻底，然后经过活性炭的吸附过滤，达到高效净水的目的。
