申请日2015.11.28
公开(公告)日2016.04.27
IPC分类号C02F9/08; C02F1/28; C02F1/00; C02F1/32; C02F1/461
摘要
本实用新型公开了一种具有循环功能的民用污水回收处理装置，包括污水收集箱，所述污水收集箱的右侧设有污水处理箱，所述污水收集箱的左侧设有进水管，所述污水收集箱的前表面上部设有控制装置，所述污水收集箱的前表面中部设有手拉过滤装置，所述污水收集箱的顶部设有污水加压泵，所述污水加压泵上连接有吸水管，所述吸水管一端延伸至污水收集箱的内部底面，所述吸水管的另一端延伸至污水处理箱的顶部且贯穿污水处理箱，所述污水处理箱的内腔底部设有托板。该具有循环功能的民用污水回收处理装置，达到了对污水处理彻底的效果，循环的过滤污水，把污水做净化处理，达到水质二次使用的效果，提高了水资源的利用。
权利要求书

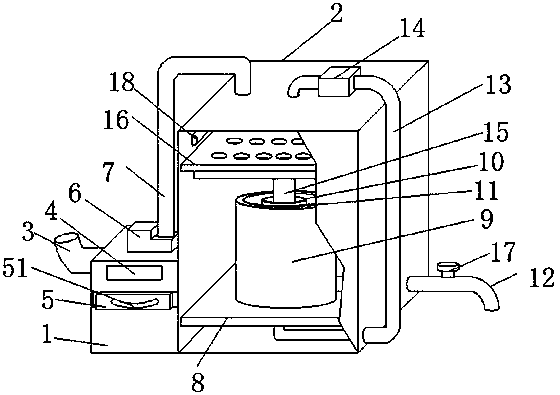

1.一种具有循环功能的民用污水回收处理装置，包括污水收集箱(1)，所述污水收集箱(1)的右侧设有污水处理箱(2)，所述污水收集箱(1)的左侧设有进水管(3)，所述污水收集箱(1)的前表面上部设有控制装置(4)，所述污水收集箱(1)的前表面中部设有手拉过滤装置(5)，其特征在于：所述污水收集箱(1)的顶部设有污水加压泵(6)，所述污水加压泵(6)上连接有吸水管(7)，所述吸水管(7)一端延伸至污水收集箱(1)的内部底面，所述吸水管(7)的另一端延伸至污水处理箱(2)的顶部且贯穿污水处理箱(2)，所述污水处理箱(2)内腔的底部设有托板(8)，所述托板(8)的上表面设有过滤仓(9)，所述过滤仓(9)的内部从内到外分别设有活性炭吸附过滤网(10)和砂砾过滤网(11)，且活性炭吸附过滤网(10)和砂砾过滤网(11)为环状结构，所述过滤仓(9)的右侧设有出水管(12)，且出水管(12)延伸至污水处理箱(2)的外侧，所述过滤仓(9)的底部连接有回水管(13)，所述回水管(13)的一端贯穿托板(8)的中部，所述回水管(13)的另一端贯穿污水处理箱(2)的右侧面，并且回水管(13)延伸至污水处理箱(2)的顶部与水泵(14)的右端连接，所述水泵(14)左端设有的管道延伸至污水处理箱(2)的内部，所述活性炭吸附过滤网(10)的内部设有连通管(15)，且连通管(15)的上端与电解板(16)连接，所述电解板(16)设在污水处理箱(2)的内腔上部，所述控制装置(4)分别与污水加压泵(6)、电解板(16)和水泵(14)电连接。
2.根据权利要求1所述的一种具有循环功能的民用污水回收处理装置，其特征在于：所述手拉过滤装置(5)的中部设有底板(51)，且底板(51)为网状底板，所述手拉过滤装置(5)的前端设有把手(53)。
3.根据权利要求1所述的一种具有循环功能的民用污水回收处理装置，其特征在于：所述出水管(12)上设有控制阀(17)，且控制阀(17)上设有螺纹。
4.根据权利要求1所述的一种具有循环功能的民用污水回收处理装置，其特征在于：所述污水处理箱(2)的顶部两侧均设有紫外杀菌灯(18)，所述紫外杀菌灯(18)与控制装置(4)电连接。
5.根据权利要求1所述的一种具有循环功能的民用污水回收处理装置，其特征在于：所述电解板(16)的上表面等距分布有通孔。
说明书
一种具有循环功能的民用污水回收处理装置
技术领域
本实用新型涉及污水回收处理技术领域，具体为一种具有循环功能的民用污水回收处理装置。
背景技术
随着水资源的日益匮乏，人们越来越注意到节约用水的重要性，解决水资源匮乏的方案还要向排出的污水如何净化进行转移，对于工用和民用污水的处理，一种传统的处理工艺是：将排出的污水通过沉淀池、平流池、过滤装置、浓缩池、泥水分离装置等来完成污水处理的全过程，其中沉淀池是将污水在池中自然沉淀，使污水中的污物沉淀在池中底部，从而便于收集，中国公开专利，专利号：CN204550258U，曾公开了一种污水处理装置，包括一级污水处理池、弯曲通道和二级污水处理池，本实用新型有效的改善污水处理效果，减少设备维修次数，延长设备使用寿命，具有结构简单、设计合理、易于实施的优点。
但是，上述对污水的处理，虽然达到了减少维修的次数，但是污水处理技术水平还不是很高，对于污水的处理不是很彻底，因此，需要一种对污水处理更彻底的装置，来提高水资源的利用。
实用新型内容
本实用新型的目的在于提供一种具有循环功能的民用污水回收处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有循环功能的民用污水回收处理装置，包括污水收集箱，所述污水收集箱的右侧设有污水处理箱，所述污水收集箱的左侧设有进水管，所述污水收集箱的前表面上部设有控制装置，所述污水收集箱的前表面中部设有手拉过滤装置，所述污水收集箱的顶部设有污水加压泵，所述污水加压泵上连接有吸水管，所述吸水管一端延伸至污水收集箱的内部底面，所述吸水管的另一端延伸至污水处理箱的顶部且贯穿污水处理箱，所述污水处理箱的内腔底部设有托板，所述托板的上表面设有过滤仓，所述过滤仓的内部从内到外分别设有活性炭吸附过滤网和砂砾过滤网，且活性炭吸附过滤网和砂砾过滤网为环状结构，所述过滤仓的右侧设有出水管，且出水管延伸至污水处理箱的外侧，所述过滤仓的底部连接有回水管，所述回水管的一端贯穿托板的中部，所述回水管的另一端贯穿污水处理箱的右侧面，并且回水管延伸至污水处理箱的顶部与水泵的右端连接，所述水泵左端设有的管道延伸至污水处理箱的内部，所述活性炭吸附过滤网的内部设有连通管，且连通管的上端与电解板连接，所述电解板设在污水处理箱的内腔上部，所述控制装置分别与污水加压泵、电解板和水泵电连接。
优选的，所述手拉过滤装置的底板为网状底板，且手拉过滤装置的前端设有把手。
优选的，所述出水管上设有控制阀，且控制阀上设有螺纹。
优选的，所述污水处理箱的顶部两侧均设有紫外杀菌灯，所述紫外杀菌灯与控制装置电连接。
优选的，所述电解板的上表面等距分布有通孔。
与现有技术相比，本实用新型的有益效果是：该具有循环功能的民用污水回收处理装置，达到了对污水处理彻底的效果，循环的过滤污水，把污水做净化处理，达到水质二次使用的效果，提高了水资源的利用，通过对过滤仓的改进，达到对污水净化的效果，回水管把水质循环的电解过滤，保证了水质的正常使用，通过对电解板的安装，可对污水进行分解，提高水的质量，有效的提高污水的净化效率，活性炭吸附过滤网和砂砾过滤网可对电解过的水进行吸附过滤处理，保证水质的使用性，通过手拉过滤装置的设置，可直接过滤民用污水中的固态物质，保证污水的正常处理。
