申请日2015.11.28
公开(公告)日2016.07.06
IPC分类号C02F9/14
摘要
本实用新型公开了一种基于风光互补的微动力分散性污水处理一体化装置，其特征在于包含污水处理装置和提供电源的风光互补发电系统，其中污水处理装置内包含曝气格栅池、调节池、厌氧滤池、接触氧化池、混凝沉淀池、消毒池，风光互补发电系统包含太阳能电池板、太阳能逆变器、风能发电机、风能逆变器、蓄电池和自动控制系统。本实用新型提供了一种高效、实用、可靠的新型农村分散式污水处理技术，该技术应用广泛，可适用于气候差异较大的南北方农村分散式污水处理，其规模可为中小型污水处理装置。
权利要求书
1.一种基于风光互补的微动力分散性污水处理一体化装置，其特征在于：包括污水处理装置和供电源，其中污水处理装置包含曝气格栅池、调节池、厌氧滤池、接触氧化池、混凝沉淀池和消毒池，所述的曝气格栅池、调节池、厌氧滤池、接触氧化池、混凝沉淀池和消毒池依次连接;其中供电源包含太阳能电池板、太阳能逆变器、风能发电机、风能逆变器、蓄电池和自动控制系统，所述的太阳能电池板和所述的太阳能逆变器连接，所述的风能发电机和所述的风能逆变器连接，所述的太阳能逆变器和所述的自动控制系统连接，所述的风能逆变器和所述的自动控制系统连接，所述的蓄电池和所述的自动控制系统连接。
2.如权利要求1所述的一种基于风光互补的微动力分散性污水处理一体化装置，其特征在于：所述的太阳能逆变器、所述的风能逆变器、所述的蓄电池和所述的自动控制系统连接，所述的自动控制系统通过其中内置的微型电脑系统自动调蓄电量的供给与存储。
3.如权利要求1所述的一种基于风光互补的微动力分散性污水处理一体化装置，其特征在于：所述的自动控制系统连接曝气风机、提升泵、回流泵，通过所述的自动控制系统中内置的微型电脑系统自动调节切换由风能所转化的电能、由太阳能所转化的电能、所述的蓄电池的电能进行供电使所述的曝气风机、所述的提升泵、所述的回流泵正常运转。
4.如权利要求1所述的一种基于风光互补的微动力分散性污水处理一体化装置，其特征在于：所述的厌氧滤池和所述的接触氧化池都分室建设，污水通过两室之间的隔板底部20-30cm的缝隙从第1室进入第2室。
说明书
一种基于风光互补的微动力分散性污水处理一体化装置
技术领域
本实用新型属于污水处理领域，具体是一种基于风光互补的微动力分散性污水处理一体化装置。
背景技术
我国城镇污水处理发展势头良好，逐步走向成熟，但是广大的农村区域分散式排放污水的处理相对滞后。在农村分散式污水处理方面，现阶段存在一些污水处理技术，即沼气站、厌氧处理+人工湿地、厌氧处理+好氧处理等。虽然这些技术使农村污水得到一定程度的处理，但是处理效果较差，出水水质不稳定，对环境造成较大的伤害。一些处理效果相对较好的污水处理技术又存在能耗较高、运营困难、维修频率较高等问题，使得农村污水处理设施成为摆设，发挥不出其应有的功效。目前，随着新的可再生能源的开发及其在各个领域的应用，尤其是风能和太阳能，使得很多领域都能达到节能降耗效果。污水处理领域是高耗能行业，可以利用自然界中可再生的风能和太阳能来替代化石能源，降低对环境的污染。但是风能和太阳能在满足能源供给上又有各自的不足：风能受天气条件、地形、风力等因素影响，不属于连续性能源;太阳能受光照强度、天气阴晴、昼夜等因素影响，也属于非连续能源。而污水处理的电量消耗是连续性的，怎么解决风能和太阳能的连续性供电，就可以将这些可再生能源用于污水处理行业。
实用新型内容
为解决上述技术难题，本实用新型提供了一种基于风光互补的微动力分散性污水处理一体化装置。
一种基于风光互补的微动力分散性污水处理一体化装置，其特征在于：包括污水处理装置和供电源，其中污水处理装置包含曝气格栅池、调节池、厌氧滤池、接触氧化池、混凝沉淀池和消毒池，所述的曝气格栅池、调节池、厌氧滤池、接触氧化池、混凝沉淀池和消毒池依次连接;其中供电源包含太阳能电池板、太阳能逆变器、风能发电机、风能逆变器、蓄电池和自动控制系统，所述的太阳能电池板和所述的太阳能逆变器连接，所述的风能发电机和所述的风能逆变器连接，所述的太阳能逆变器和所述的自动控制系统连接，所述的风能逆变器和所述的自动控制系统连接，所述的蓄电池和所述的自动控制系统连接。
所述的一种基于风光互补的微动力分散性污水处理一体化装置，其特征在于所述的供电源包含太阳能电池板、太阳能逆变器、风能发电机、风能逆变器、蓄电池和自动控制系统，所述的太阳能逆变器、所述的风能逆变器、所述的蓄电池和所述的自动控制系统连接，所述的自动控制系统通过其中内置的微型电脑系统自动调蓄电量的供给与存储。

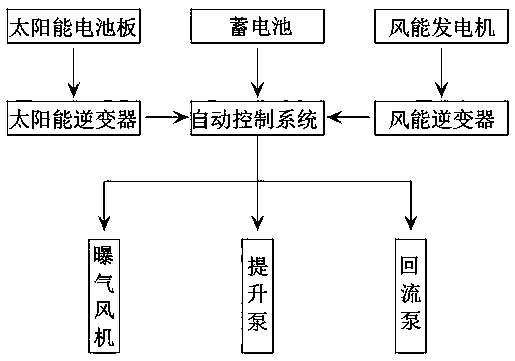

所述的一种基于风光互补的微动力分散性污水处理一体化装置，其特征在于：所述的自动控制系统连接曝气风机、提升泵、回流泵，通过所述的自动控制系统中内置的微型电脑系统自动调节切换由风能所转化的电能、由太阳能所转化的电能、所述的蓄电池的电能进行供电使所述的曝气风机、所述的提升泵、所述的回流泵正常运转。
所述的一种基于风光互补的微动力分散性污水处理一体化装置，其特征在于：所述的厌氧滤池和所述的接触氧化池都分室建设，污水通过两室之间的隔板底部20-30cm的缝隙从第1室进入第2室。
利用太阳能和风能相互补充供给电源处理污水，通过与蓄电池的连接，将用不完的电能储存以补充由自然环境、工艺条件等影响因素造成的风能和太阳能无法满足的地方，将太阳能发电和风能发电有机的结合起来，为一种新型的污水处理装置供电方式，其过程有自动控制系统自动调节，无需派住专门人员进行管理维护，太阳能、风能和蓄电池供电之间的切换由自动控制系统调控。本实用新型污水处理装置所选工艺成熟可靠，无需专人维护，降低能源消耗和人工成本，提高分散式生活污水处理程度，其处理出水水质可以达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级B标准，提供了一种高效、实用、可靠的新型农村分散式污水处理技术，该技术应用广泛，可适用于气候差异较大的南北方农村分散式污水处理，其规模可为中小型污水处理装置。
