摘要

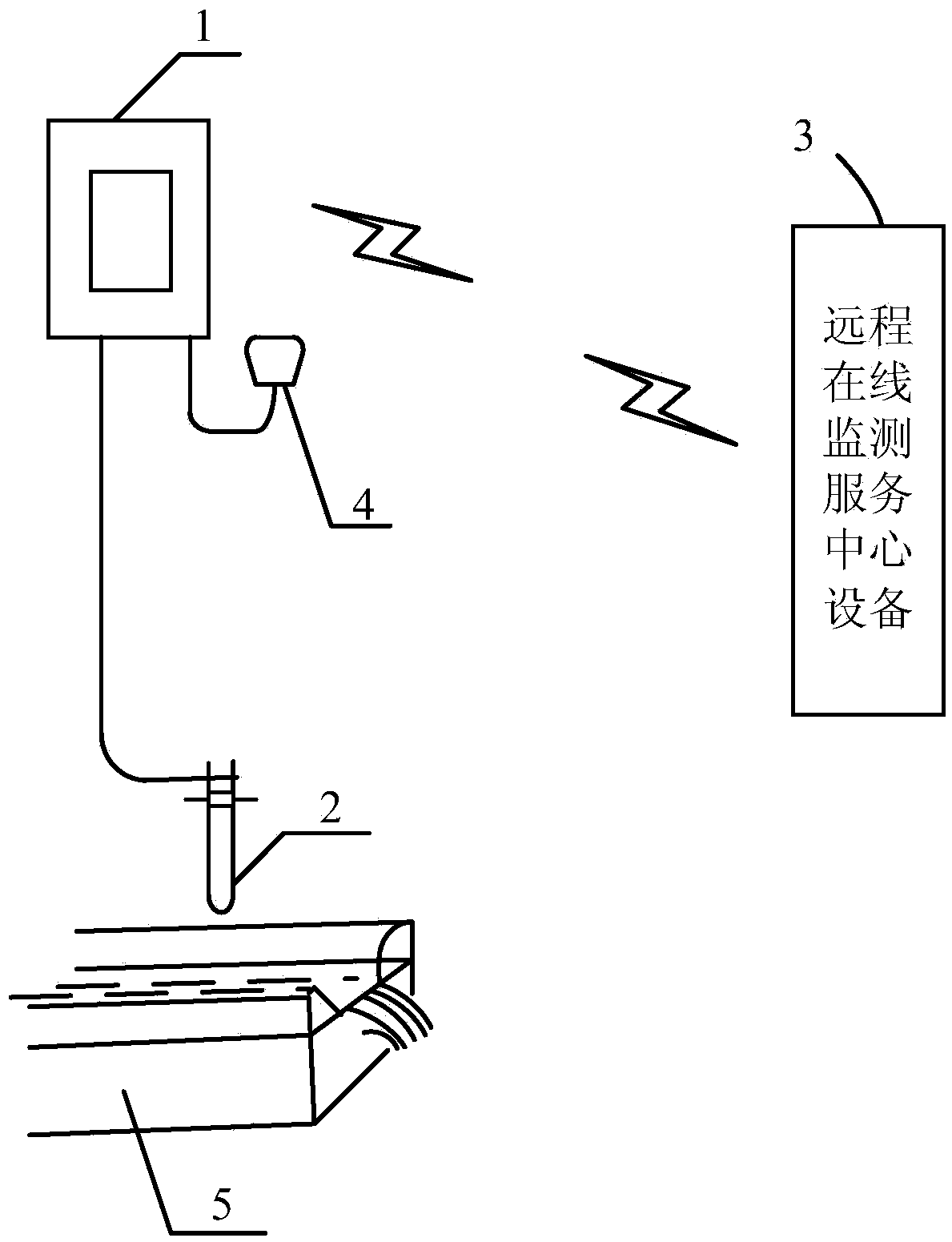

本实用新型提供一种超声波污水流量在线监测系统，包括流量计和远程在线监测服务中心设备，其中，流量计包括仪表设备和探头，仪表设备包括数据处理模块、集成有GSM无线模块的调制解调模块、显示器、数据存储模块和天线模块，数据处理模块电连接探头、显示器、调制解调模块以及数据存储模块，调制解调模块电连接天线模块，所述天线模块与远程在线监测服务中心设备以无线网络方式连接。本实用新型提供的超声波污水流量在线监测系统，利用无线网络传输方式将流量计检测到的数据无线发送给监控服务中心设备，这种自动监控方式可以减少人为巡检的成本。
摘要附图
权利要求书
1.一种超声波污水流量在线监测系统，其特征在于，包括流量计和远程在线监测服务中心设备，其中，流量计包括仪表设备和探头，仪表设备包括数据处理模块、集成有GSM无线模块的调制解调模块、显示器、数据存储模块和天线模块，数据处理模块电连接探头、显示器、调制解调模块以及数据存储模块，调制解调模块电连接天线模块，所述天线模块与远程在线监测服务中心设备以无线网络方式连接。
2.根据权利要求1所述的超声波污水流量在线监测系统，其特征在于，所述仪表设备进一步包括电连接数据处理模块的RS232接口模块。
3.根据权利要求1所述的超声波污水流量在线监测系统，其特征在于，所述仪表设备进一步包括电连接数据处理模块的RS485接口模块。
4.根据权利要求1-3任意一项所述的超声波污水流量在线监测系统，其特征在于，调制解调模块进一步集成有CDMA无线模块。
5.根据权利要求1-3任意一项所述的超声波污水流量在线监测系统，其特征在于，所述存储模块采用铁电存储器。
说明书
超声波污水流量在线监测系统
技术领域
本实用新型涉及污水流量的在线监测技术领域，特别是涉及一种超声波污水流量在线监测系统。
背景技术
污水流量计由水位流速传感器(探头)和上位机(终端机)及通信电缆组成，是用来测量管道内和渠道内各种污水的体积流量的仪表。测量管内无活动部件和阻力部件，无压损，不会产生阻塞，测量可靠，抗干扰能力强，体积小，重量轻，安装方便，维护量小，测量范围宽，测量不受流体温度、密度、压力、粘度、电导率等变化的影响，可在老管道上开孔改造安装，施工安装简单，工程量小。较一般电磁流量计的成本和安装费用低，特别适合大中口径管道流量的测量。采用先进加工工艺、固态封装，使仪表具有良好的测量精度和稳定性。但是现有的污水流量计不具有远程在线监控的功能。
因此，需要提供一种超声波污水流量在线监测系统以解决上述技术问题。
实用新型内容
本实用新型主要解决的技术问题是提供一种超声波污水流量在线监测系统，利用无线网络传输方式将流量计检测到的数据无线发送给监控服务中心设备，这种自动监控方式可以减少人为巡检的成本。
为解决上述技术问题，本实用新型采用的一个技术方案是提供一种超声波污水流量在线监测系统，包括流量计和远程在线监测服务中心设备，其中，流量计包括仪表设备和探头，仪表设备包括数据处理模块、集成有GSM无线模块的调制解调模块、显示器、数据存储模块和天线 模块，数据处理模块电连接探头、显示器、调制解调模块以及数据存储模块，调制解调模块电连接天线模块，所述天线模块与远程在线监测服务中心设备以无线网络方式连接。
优选所述仪表设备进一步包括电连接数据处理模块的RS232接口模块。
优选所述仪表设备进一步包括电连接数据处理模块的RS485接口模块。
优选调制解调模块进一步集成有CDMA无线模块。
优选所述存储模块采用铁电存储器。
本实用新型的有益效果是：区别于现有技术的情况，本实用新型提供的超声波污水流量在线监测系统，利用无线网络传输方式将流量计与远程在线监测服务中心设备连接，可以实现远程实时监测，节省人力巡查成本。
