申请日2015.11.27
公开(公告)日2016.02.17
IPC分类号B65D90/00
摘要
本发明提供了一种污水蓄水池的液位调节装置，其结构简单，液位调节方便，并且能够确保整个污水处理系统的正常运行。其包括具有中空腔体并且顶部开口的调节器本体，其特征在于：调节器本体通过纵向隔板分隔为进水区和出水区，进水区的底部设有进水口，出水区的底部设有出水口，污水蓄水池的下部设有两个污水出口、其对应两个污水出口的一侧设有两层间隔设置的过滤网，两个污水出口处分别设有阀门、并通过三通接头、管道与调节器本体的进水口连接，进水口处设有向上延伸的进水管，进水管外套设有调节管，调节管顶部设有开口、其内侧壁设有与进水管密封连接的密封件，调节管连接升降装置、并在升降装置的作用下沿进水管轴向移动;纵向隔板上设有引流口，引流口处安装有水闸。
权利要求书
1.一种污水蓄水池的液位调节装置，其包括具有中空腔体并且顶部开口的调节器本体，其特征在于：所述调节器本体通过纵向隔板分隔为进水区和出水区，所述进水区的底部设有进水口，所述出水区的底部设有出水口，所述污水蓄水池的下部设有两个污水出口、其对应两个污水出口的一侧设有两层间隔设置的过滤网，两个污水出口处分别设有阀门、并通过三通接头、管道与所述调节器本体的进水口连接，所述进水口处设有向上延伸的进水管，所述进水管外套设有调节管，所述调节管顶部设有开口、其内侧壁设有与进水管密封连接的密封件，所述调节管连接升降装置、并在升降装置的作用下沿进水管轴向移动;所述纵向隔板上设有引流口，所述引流口处安装有水闸。
2.根据权利要求1所述的一种污水蓄水池的液位调节装置，其特征在于：所述出水区通过横向隔板分隔为子出水区，所述纵向隔板对应每个子出水区分别设有引流口。
3.根据权利要求2所述的一种污水蓄水池的液位调节装置，其特征在于：所述升降装置包括连接件、第一支撑梁、第一丝杆、第一丝杆螺母和第一手轮，所述连接件固定于所述调节管顶部的开口处、并与该开口之间设有空隙以供液体流出，所述第一支撑梁固定于进水区的上方，第一丝杆螺母与所述第一手轮固定连接，所述第一丝杆上端与所述第一丝杆螺母螺纹连接、其下端穿过所述第一支撑梁后与所述连接件固定连接。
4.根据权利要求3所述的一种污水蓄水池的液位调节装置，其特征在于：所述水闸包括闸板、导轨、第二丝杆、第二丝杆螺母和第二手轮，所述引流口的两侧壁上对称安装有导轨，所述闸板两侧分别对应安装于导轨的导向槽内，所述纵向隔板的上方固定有第二支撑梁，所述第二丝杆上端与所述第二丝杆螺母螺纹连接、其下端穿过所述第二支撑梁后与所述闸板顶部固定连接，所述第二丝杆螺母和所述第二手轮固定连接。
说明书
一种污水蓄水池的液位调节装置
技术领域
本发明涉及污水处理装置，具体涉及一种污水蓄水池的液位调节装置。
背景技术
目前，污水蓄水池内设置的液位调节装置包括出水管、铁皮和卡箍，出水管的管壁设有沿轴向延伸的出水孔，铁皮包裹部分出水孔、并通过卡箍与出水管紧固连接。通过出水孔裸露部分的高度调节液位。调节时，需松动卡箍，然后沿出水管轴向平移铁皮，再紧固卡箍，操作较为繁琐。此外，该出水管易被污水中的颗粒堵塞，清理时间长，导致整个污水处理系统的瘫痪。
发明内容
针对上述问题，本发明提供了一种污水蓄水池的液位调节装置，其结构简单，液位调节方便，并且能够确保整个污水处理系统的正常运行。
其技术方案是这样的，其包括具有中空腔体并且顶部开口的调节器本体，其特征在于：所述调节器本体通过纵向隔板分隔为进水区和出水区，所述进水区的底部设有进水口，所述出水区的底部设有出水口，所述污水蓄水池的下部设有两个污水出口、其对应两个污水出口的一侧设有两层间隔设置的过滤网，两个污水出口处分别设有阀门、并通过三通接头、管道与所述调节器本体的进水口连接，所述进水口处设有向上延伸的进水管，所述进水管外套设有调节管，所述调节管顶部设有开口、其内侧壁设有与进水管密封连接的密封件，所述调节管连接升降装置、并在升降装置的作用下沿进水管轴向移动;所述纵向隔板上设有引流口，所述引流口处安装有水闸。
进一步地，所述出水区通过横向隔板分隔为子出水区，所述纵向隔板对应每个子出水区分别设有引流口。
进一步地，所述升降装置包括连接件、第一支撑梁、第一丝杆、第一丝杆螺母和第一手轮，所述连接件固定于所述调节管顶部的开口处、并与该开口之间设有空隙以供液体流出，所述第一支撑梁固定于进水区的上方，第一丝杆螺母与所述第一手轮固定连接，所述第一丝杆上端与所述第一丝杆螺母螺纹连接、其下端穿过所述第一支撑梁后与所述连接件固定连接。
进一步地，所述水闸包括闸板、导轨、第二丝杆、第二丝杆螺母和第二手轮，所述引流口的两侧壁上对称安装有导轨，所述闸板两侧分别对应安装于导轨的导向槽内，所述纵向隔板的上方固定有第二支撑梁，所述第二丝杆上端与所述第二丝杆螺母螺纹连接、其下端穿过所述第二支撑梁后与所述闸板顶部固定连接，所述第二丝杆螺母和所述第二手轮固定连接。

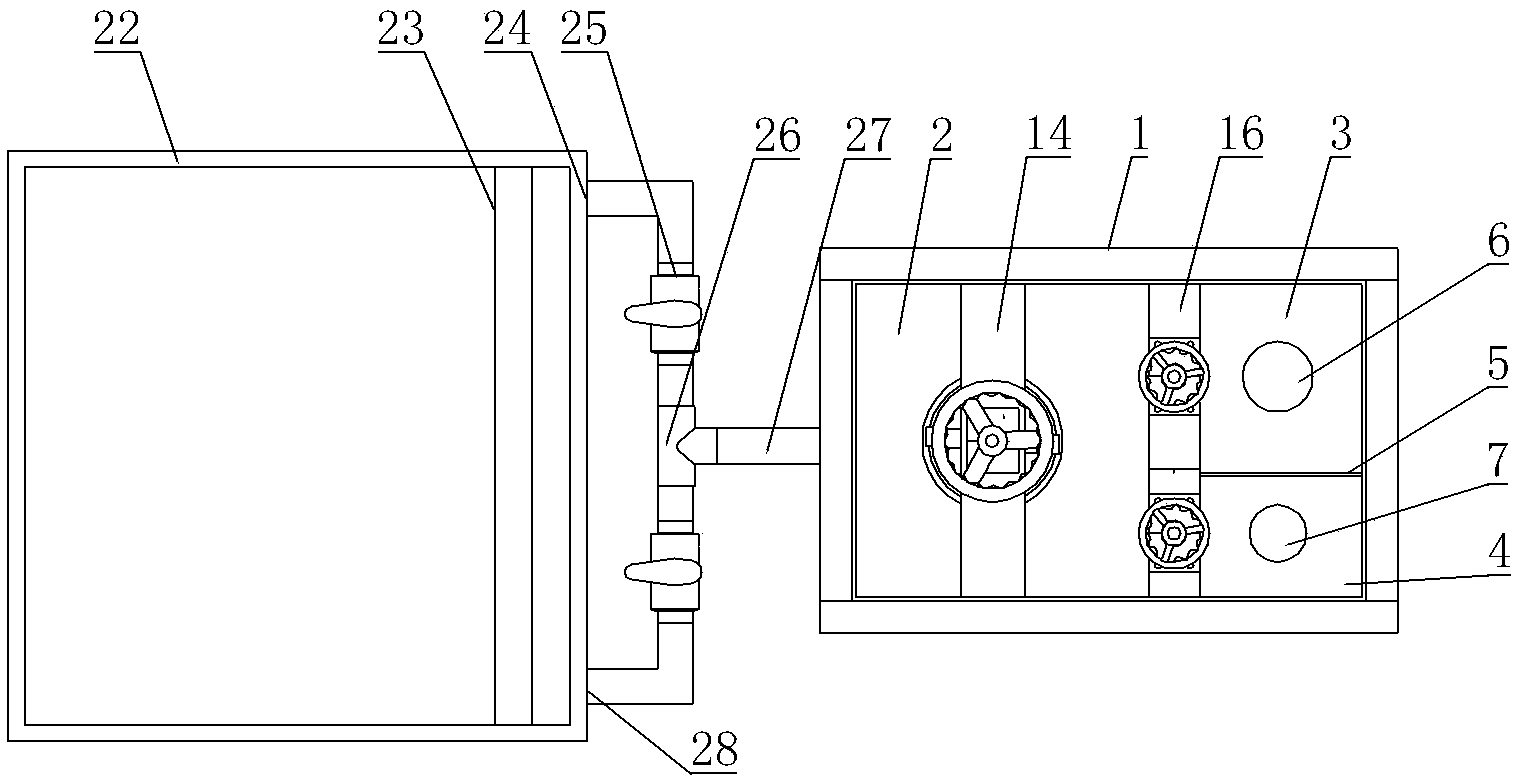

采用本发明的液位调节装置，所述污水蓄水池的下部设有两个污水出口、两个污水出口处分别设有阀门、并通过三通接头与所述调节器本体底部的进水口连接，在常规使用时，打开单侧阀门，单侧阀门或相应水管堵塞后，打开另一侧阀门，以确保整个污水处理系统的正常运行;污水蓄水池对应两个污水出口的一侧设有两层间隔设置的过滤网，过滤网的设置能够有效防止固体颗粒堵塞污水出口及其管道;调节器本体设置于污水蓄水池的外部，其进水口与污水蓄水池联通，通过调节管沿进水管轴向移动改变进水区内的液位，根据连通管原理，污水蓄水池内的液位与液位调节器的进水区的液位保持一致，从而达到污水蓄水池内液位调节的目的，并且该液位调节器结构简单，液位调节方便。
