申请日2015.12.10
公开(公告)日2016.06.01
IPC分类号C02F1/463; C02F1/467
摘要
一种电絮凝处理废污水的装置，装置的前端是电絮凝反应区，后端为澄清沉淀区;前端是电絮凝反应区的布水器采用下进上出型式;电絮凝反应区内均匀布置的电絮凝反应器电源采用高压脉冲电源，电极采用复合电极。电絮凝反应区电极采用均匀分布的复合电极板，本实用新型通过改进设备构造，采用集成一体式结构，将电絮凝反应、澄清沉淀集于一体，根据处理水量情况，可设计成移动式处理装置。

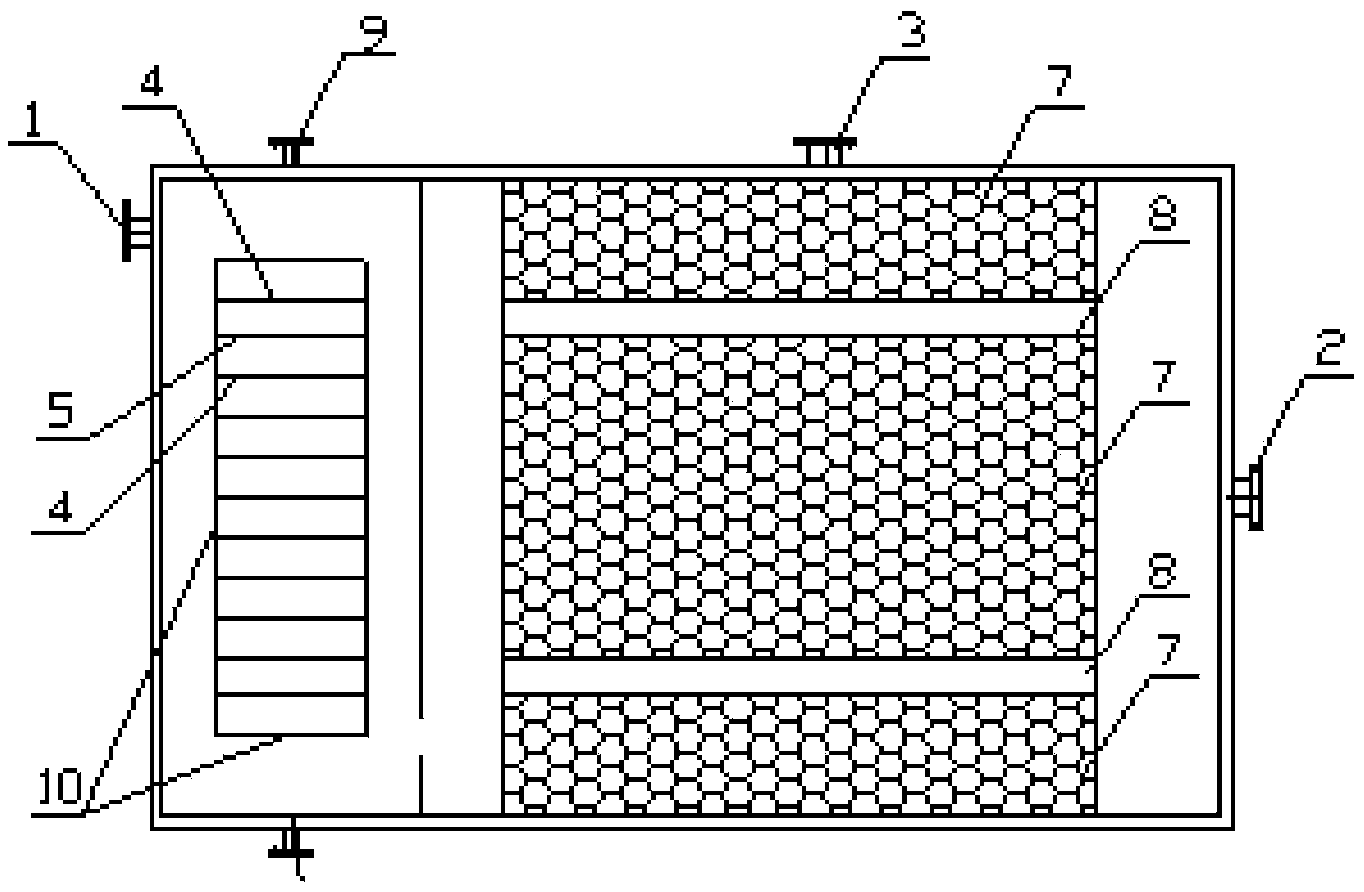

摘要附图
权利要求书
1.一种电絮凝处理废污水的装置，其特征是装置的前端是电絮凝反应区、后端为澄清沉淀区;前端是电絮凝反应区的布水器采用下进上出型式;电絮凝反应区内均匀布置的电絮凝反应器，电絮凝反应器的电源采用高压脉冲电源。
2.根据权利要求1所述的电絮凝处理废污水的装置，其特征是电絮凝反应器电极采用复合电极板，复合电极板采用两块铝皮作为平面，两个铝皮平面之间增加铁管作为框架，铁管框架上缠绕活性炭纤维组成复合电极板。
说明书
一种电絮凝处理废污水的装置
技术领域
本实用新型涉及应用于水处理领域的一种电絮凝处理废污水的装置，广泛应用在废水处理的各种行业，如电镀废水、石油化工废水、油田废水、制药废水、印染废水、餐饮污水等。
背景技术
近年来大量工业废水的排放导致水污染的范围越来越大，水污染问题也日趋严重，水资源短缺已经威胁到人类的生存和发展。随着电力工程和电化学学科、环境工程的发展，电化学处理技术的成本不断降低，已成为具有一定竞争力的废污水处理装置。
电絮凝的反应是以铝、铁等金属为阳极，在直流电的作用下，阳极被溶蚀，产生Al、Fe等离子，在经一系列水解、聚合及亚铁的氧化过程，发展成为各种羟基络合物、多核羟基络合物以至氢氧化物，使废水中的胶态杂质、悬浮杂质凝聚沉淀而分离.同时，带电的污染物颗粒在电场中泳动，其部分电荷被电极中和而促使其脱稳聚沉。
电絮凝处理废污水的工作原理是通过给电极板通电，电场中的污染物与电离产物及极板发生反应，以其稳定的形式结合成固体颗粒，从废水中沉淀分离。电絮凝工艺兼具电化学氧化和还原、絮凝反应、气浮三者的特点。
实用新型内容
本实用新型的目的是，提供一种高效电絮凝处理废污水的装置，针对目前电絮凝工艺存在的各种问题，改进电絮凝反应装置。
本实用新型技术方案是，一种电絮凝处理废污水的装置，装置的前端是电絮凝反应区，后端为澄清沉淀区;前端是电絮凝反应区的布水器采用下进上出型式;电絮凝反应区内均匀布置的电絮凝反应器，电絮凝反应器的电源采用高压脉冲电源。
电絮凝反应器电极采用复合电极板，复合电极板采用两块铝皮作为平面，两个铝皮平面之间增加铁管作为框架，铁管框架上缠绕活性炭纤维组成复合电极板。
澄清沉淀区均匀分布斜管填料7;设有集水槽8置于斜管填料之间。
采用一体化构造，将电絮凝反应区、澄清沉淀区、供电装置集于一体。
电絮凝反应区采用高压脉冲电源、复合电极，提高电絮凝反应区处理效果，减少设备停留时间。
电絮凝反应区电源采用高压脉冲电源，由于施加脉冲信号，电极上的反应时断时续，有利于扩散、降低浓差极化，从而降低电耗，同时增加电极的使用寿命。
本实用新型的有益效果：核心是一种高效废水反应器，包括电絮凝反应区、澄清沉淀区、控制系统。借鉴成熟环保设备设计而成，高度集成，通过改进电絮凝反应区、澄清沉淀区结构，减少设备体积。
处理效果经实践证明十分出色，具体有如下特点：
1)工艺运行平稳，出水水质稳定;
2)由于不添加化学试剂，系统产生的污泥量少;
3)凝聚吸附能力强,处理效果好;
4)阳极上产生的氧和氯可使有机物发生氧化，并起到杀菌作用;
5)设备紧凑，占地面积小;
6)自动化程度高，管理简单。
